Projektierungshandbuch für VLT
1.
Montieren Sie das Abschirmblech unten am Frequenzumrichter mit den Schrauben und Unterlegscheiben aus dem Montagezubehör.
2.
Schließen Sie die drei Phasen des Motorkabels an den Klemmen 96 (U), 97 (V), 98 (W) an.
3.
Schließen Sie den PE-Leiter mit der passenden Schraube aus dem Zubehör an Klemme 99 auf dem Abschirmblech an.
4.
Stecken Sie den Motor-Anschlussstecker auf die Klemmen mit der Bezeichnung MOTOR.
5.
Befestigen Sie das abgeschirmte Kabel mit Schrauben und Unterlegscheiben aus dem Montagezubehör am Abschirmblech.

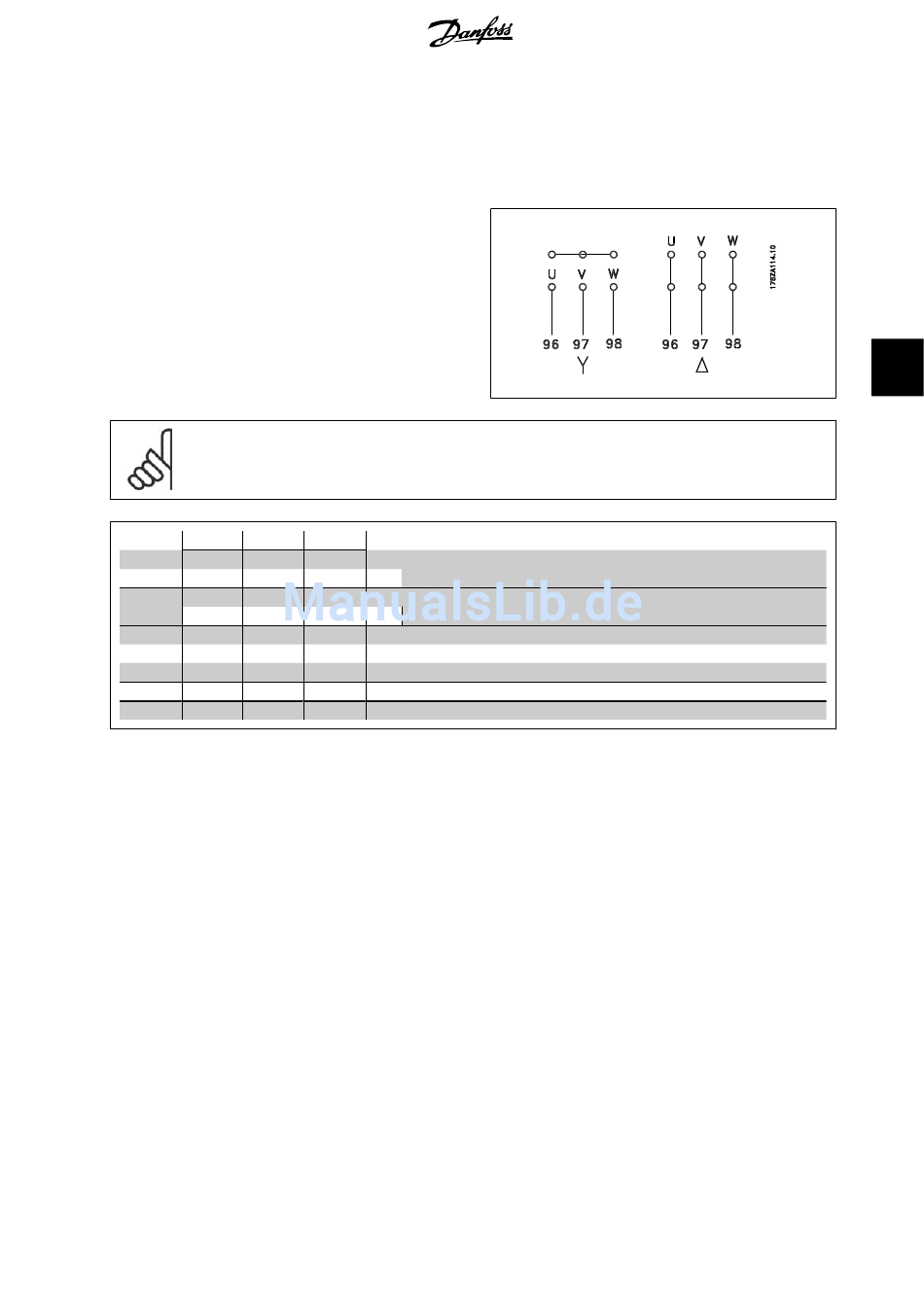

Alle dreiphasigen Standard-Asynchronmotoren können an den Frequen-
zumrichter angeschlossen werden. Normalerweise wird für kleine Moto-
ren eine Sternschaltung (230/400 V, D/Y) und für große Motoren eine
Dreieckschaltung verwendet (400/600 V, D/Y). Schaltungsart (Stern/
Dreieck) und Anschlussspannung sind auf dem Motortypenschild ange-
geben.
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation, welche für den Betrieb an einem Zwischenkreisumrichter benötigt
wird, muss ein LC-Filter am Ausgang des Frequenzumrichters vorgesehen werden.
No.
96
U
U1
W2
U1
No.
99
PE
5.2.5. Motorkabel
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
•
Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten.
•
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
•
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
•
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im
Lieferumfang des Frequenzumrichters enthaltenen Zubehörs erfolgen.
•
Vermeiden Sie verzwirbelte Abschirmlitzen ("pigtails"), die Hochfrequenzabschirmungseffekte beeinträchtigen.
•
Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder ein Motorrelais zu installieren), muss die Abschirmung hinter
der Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
®
AQUA Drive
97
98
Motorspannung 0-100 %
V
W
der Netzspannung.
(Anschlussklemmen am FC 100)
V1
W1
Dreieckschaltung (Anschlussklemmen am Motor)
U2
V2
V1
W1
Sternschaltung (Anschlussklemmen am Motor)
U2, V2, W2 sind miteinander zu verbinden
(optionaler Klemmenblock)
Erdanschluss
®
