Projektierungshandbuch für VLT

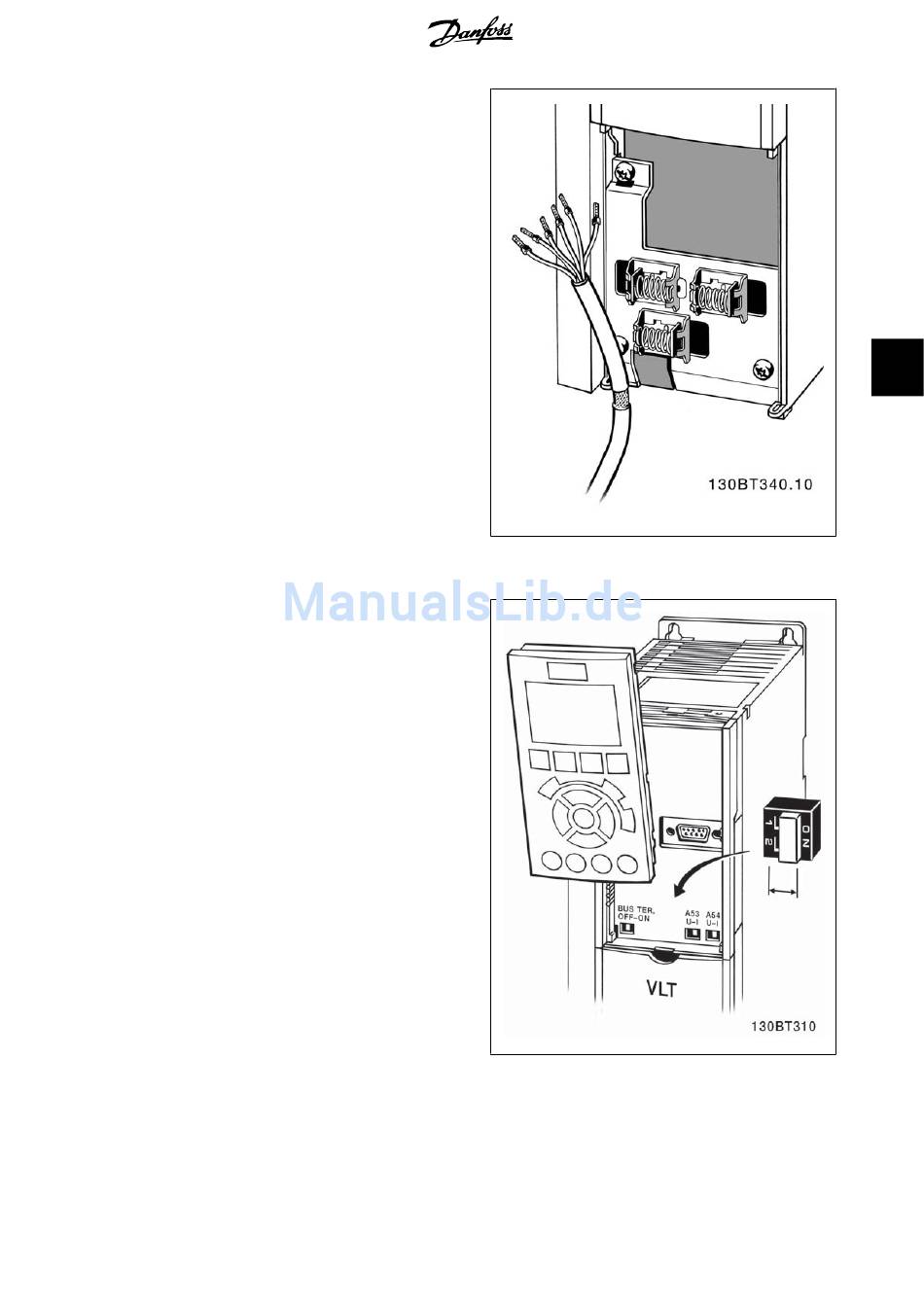

1. Benutzen Sie einen Bügel aus dem Montagezubehör, um die
Abschirmung an das Schirmblech des Frequenzumrichters für
Steuerkabel anzuschließen.
Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie im Ab-
Erdung abgeschirmter Steuerkabel
schnitt
5.2.13. Schalter S201, S202 und S801
Schalter S201 (A53) und S202 (A54) dienen dazu, die Betriebsart für
Strom (0-20 mA) oder Spannung (0 bis 10 V) für die Analogeingänge 53
bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle
RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschluss-
widerstände zu aktivieren.
Siehe auch nebenstehendes Diagramm.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
®
AQUA Drive
.
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
5. Installieren
5
97
