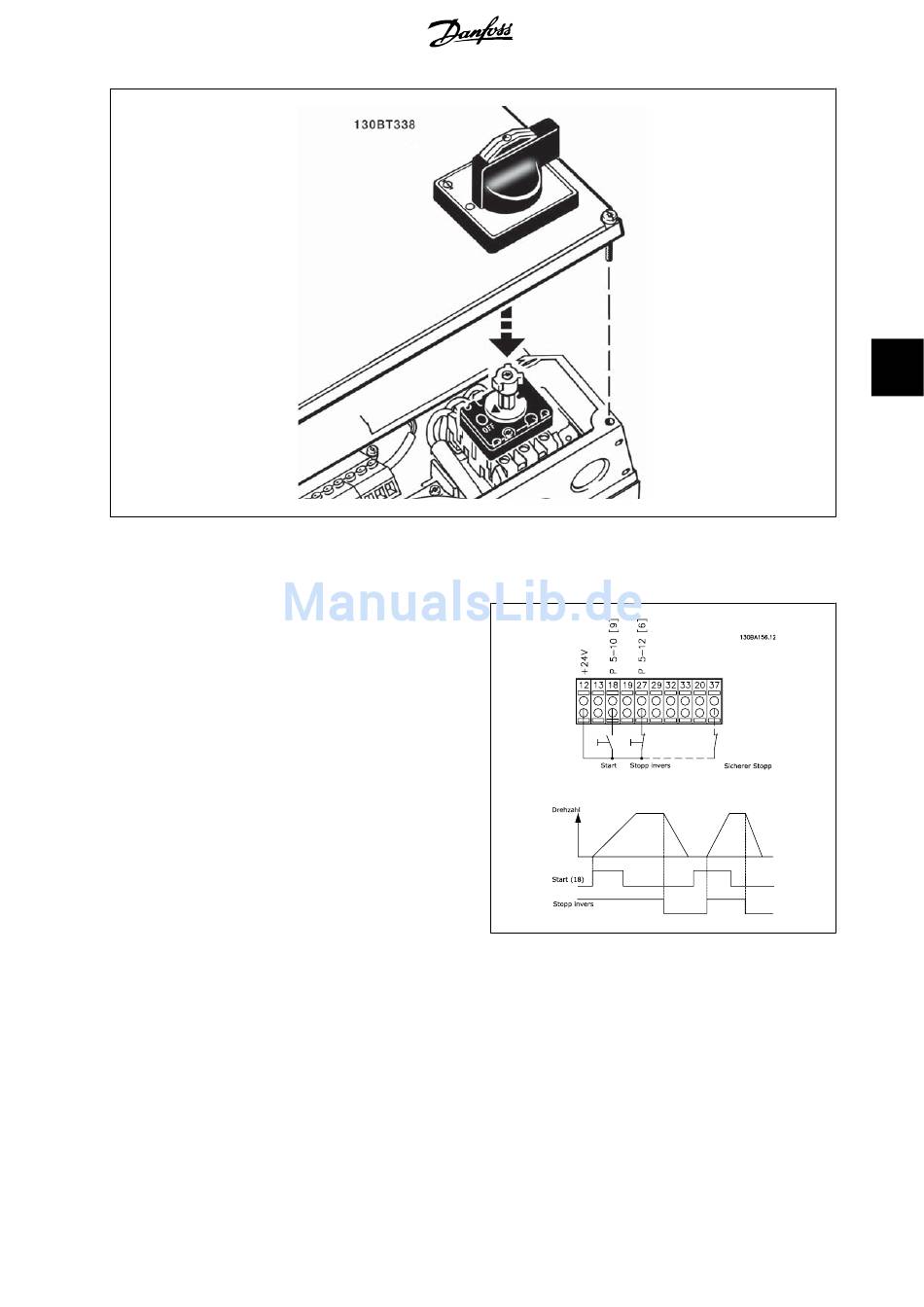

Abbildung 5.7: Zusammenbau des IP21 / IP55 / NEMA 12-Gehäuses mit Netztrennschalter.

5.2.11. Einfaches Anschlussbeispiel

1. Stecken Sie die Klemmblöcke aus dem mitgelieferten Montage-
zubehör auf die zugehörige Stiftleiste des Frequenzumrichters.
2. Verbinden Sie für eine Startfreigabe die Klemmen 18 und 27 mit
Klemmen 12/13 (+24 V).
Werkseinstellungen:
18 = Start
27= Stopp invers
®
AQUA Drive
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 5.8: Klemme 37 ist nur mit Funktion „Sicherer Stopp" ver-
fügbar!
