3. VLT AQUA auswählen
60° AVM - Pulsbreitenmodulation, 525-600 V (außer Par. 3-15)
3

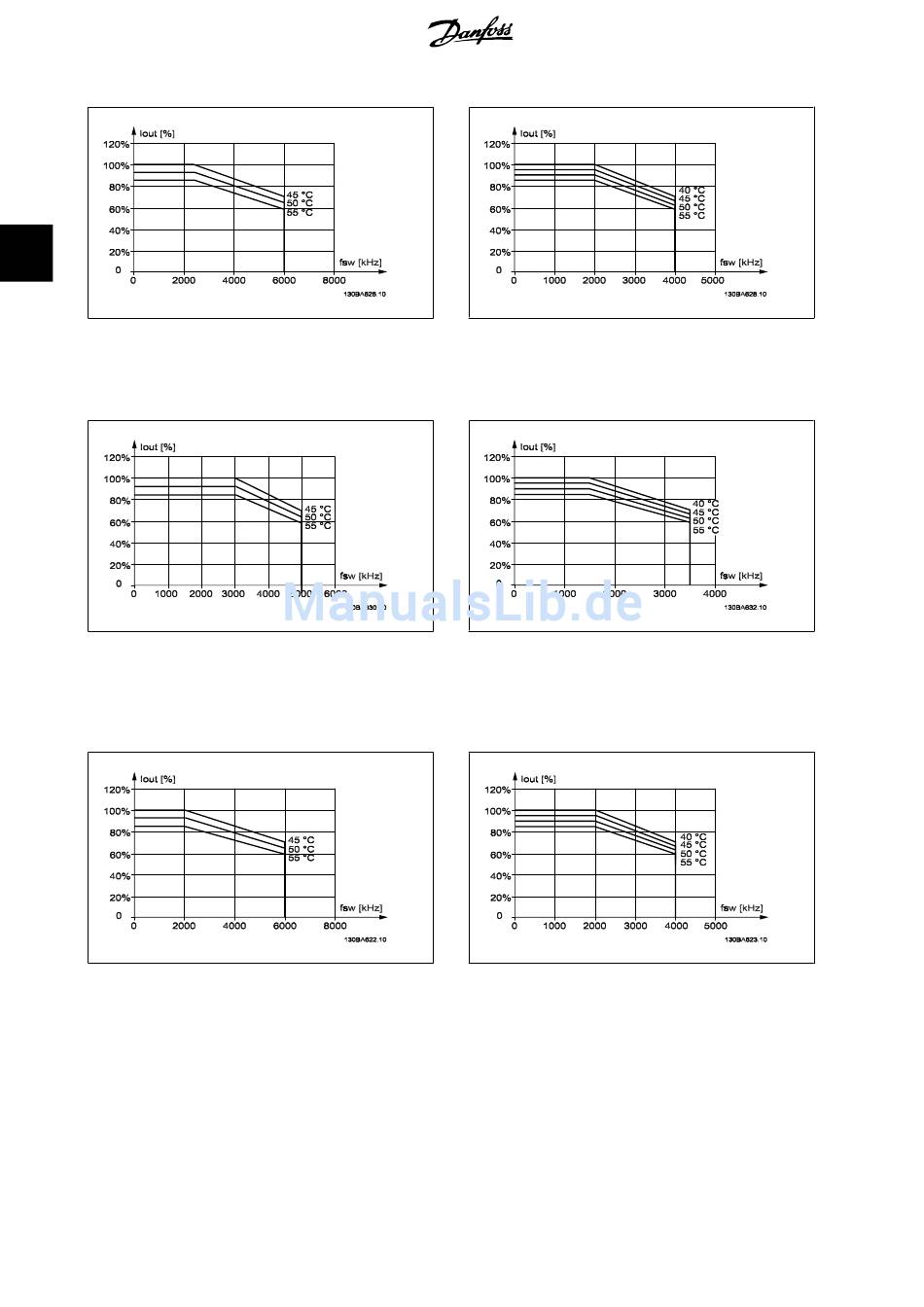

Abbildung 3.11: Leistungsreduzierung von I
für Gehäuse D bei 600 V über 60° AVM in normalem Drehmoment-
MAX
modus (110 % Überlastmoment) Hinweis:
60° AVM - Pulsbreitenmodulation, 525-600 V, Par. 3-15
Abbildung 3.13: Leistungsreduzierung von I
für Gehäuse D bei 600 V über 60° AVM in normalem Drehmoment-
MAX
modus (110 % Überlastmoment) Hinweis:
E-Gehäuse
60° AVM - Pulsbreitenmodulation, 380-480 V
Abbildung 3.15: Leistungsreduzierung von I
für Gehäuse E bei 480 V über 60° AVM in normalem Drehmoment-
MAX
modus (110 % Überlastmoment)
58
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschiedene T
out AMB,
nicht
für Par. 3-15 gültig.
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschiedene T
out AMB,
nur
Par. 3-15.
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschiedene T
out AMB,
®
