Projektierungshandbuch für VLT
Gehäuse B
60° AVM - Pulsbreitenmodulation

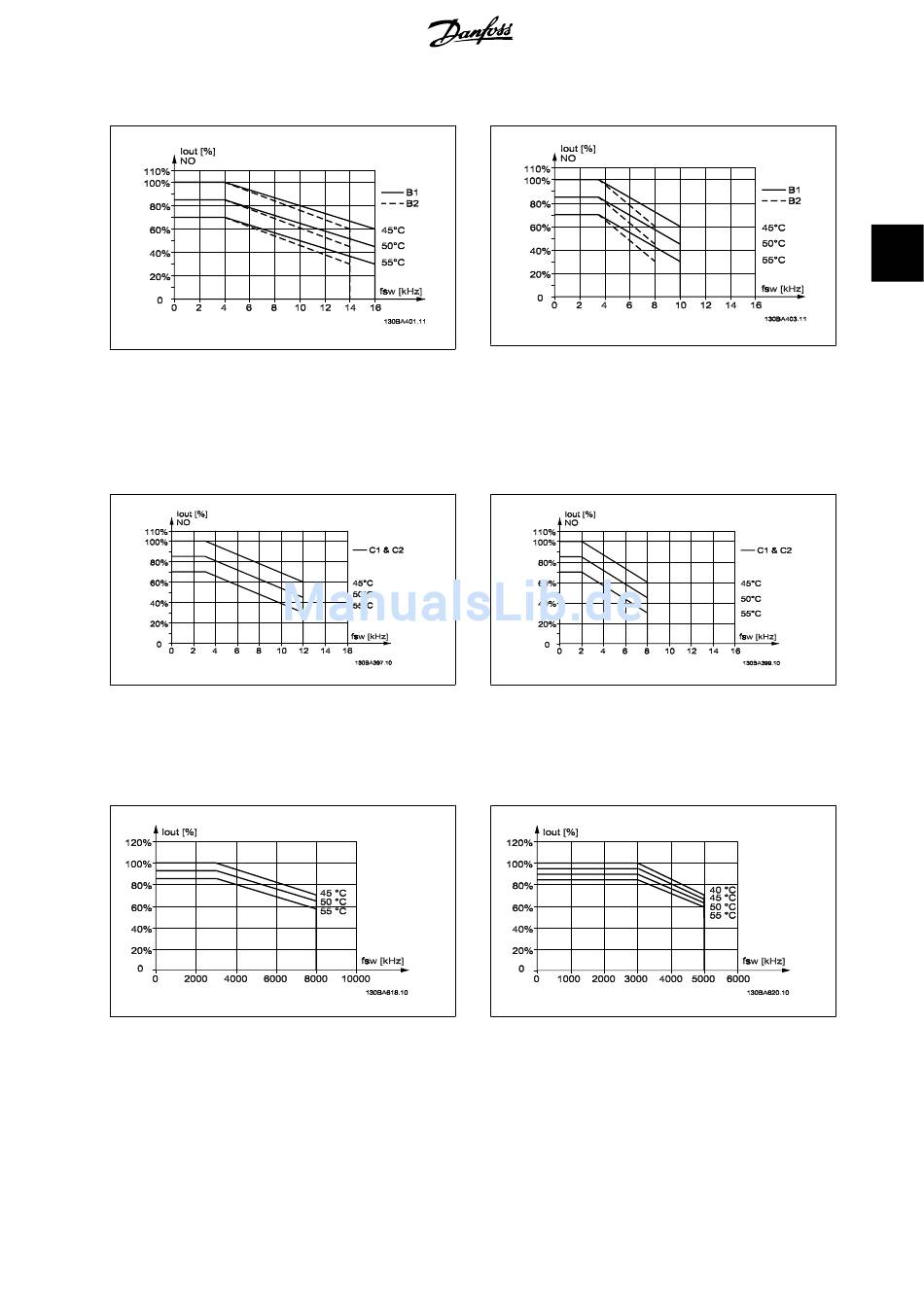

Abbildung 3.5: Leistungsreduzierung von I
für Gehäuse B über 60° AVM in normalem Drehmomentmodus (110
MAX
% Überlastmoment)
Gehäuse C
Bitte beachten: Bei 90 kW in IP55 und IP66 ist die maximale Umgebungstemperatur 5° C niedriger.
60° AVM - Pulsbreitenmodulation
Abbildung 3.7: Leistungsreduzierung von I
für Gehäuse C über 60° AVM in normalem Drehmomentmodus (110
MAX
% Überlastmoment)
Gehäuse D
60° AVM - Pulsbreitenmodulation, 380-480 V
Abbildung 3.9: Leistungsreduzierung von I
für Gehäuse D bei 480 V über 60° AVM in normalem Drehmoment-
MAX
modus (110 % Überlastmoment)
®
AQUA Drive
für verschiedene T
out AMB,
für verschiedene T
out AMB,
für verschiedene T
out AMB,
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 3.6: Leistungsreduzierung von I
für Gehäuse B über SFAVM in normalem Drehmomentmodus (110
MAX
% Überlastmoment)
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 3.8: Leistungsreduzierung von I
für Gehäuse C über SFAVM in normalem Drehmomentmodus (110
MAX
% Überlastmoment)
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 3.10: Leistungsreduzierung von I
für Gehäuse D bei 480 V über SFAVM in normalem Drehmoment-
MAX
modus (110 % Überlastmoment)
3. VLT AQUA auswählen
für verschiedene T
out AMB,
für verschiedene T
out AMB,
für verschiedene T
out AMB,
