Projektierungshandbuch für VLT
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur der Frequenzum-
richter darf das Schütz steuern.
5.5.3. Relaisanschluss
Zum Einstellen der Relaisausgänge siehe Parametergruppe 5-4* Relais.

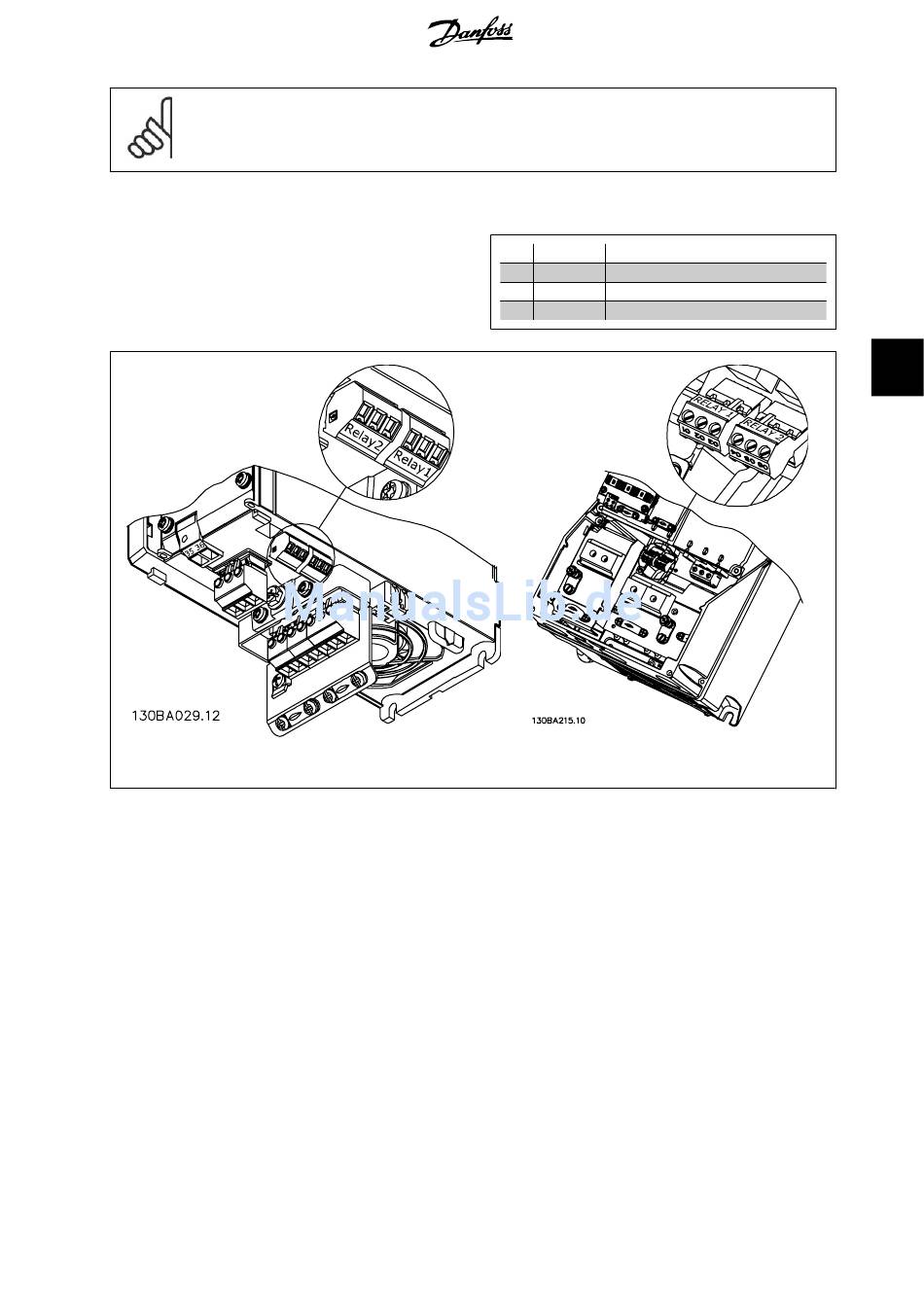

Klemmen für Relaisanschluss
(A2- und A3-Gehäuse).
®
AQUA Drive
Klemmen für Relaisanschluss
(A5-, B1- und B2-Gehäuse).
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
No. 01 - 02 Schließer (normalerweise offen)
01 - 03 Öffner (normalerweise geschlossen)
04 - 05 Schließer (normalerweise offen)
04 - 06 Öffner (normalerweise geschlossen)
5. Installieren
