6. Anwendungsbeispiele

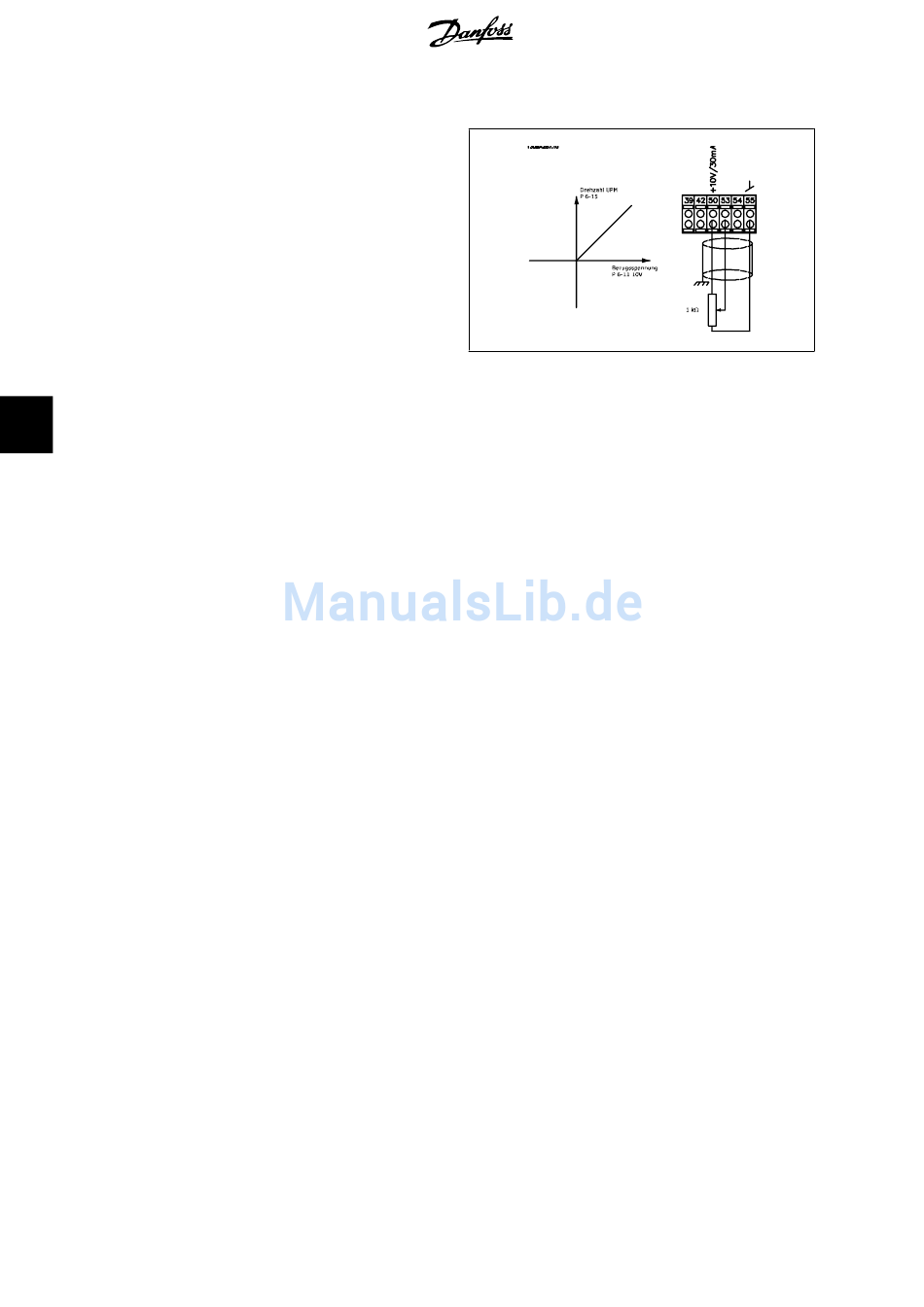

6.1.3. Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer.
Par. 3-15 Variabler Sollwert 1
Klemme 53 Skal. Min. Spannung
Par. 6-10
Klemme 53 Skal. Max. Spannung
Par. 6-11
nung)
Klemme 53 Skal. Min.-Soll-/Istwert
Par. 6-14
Klemme 53 Skal. Max.-Soll-/Istwert
Par. 6-15
Schalter S201 = AUS (U)

6.1.4. Automatische Motoranpassung (AMA)

6
Die AMA ist ein Testalgorithmus, der die elektrischen Motorparameter bei einem Motor im Stillstand misst. Die AMA erzeugt während der Messung kein
Drehmoment.
Die AMA lässt sich vorteilhaft bei der Inbetriebnahme von Anlagen und bei der Optimierung der Anpassung des Frequenzumrichters an den benutzten
Motor einsetzen. Dies kommt insbesondere dann zum Tragen, wenn die Werkseinstellung zur optimalen Motorregelung nicht anwendbar ist.
Par. 1-29 bietet die Wahl zwischen einer kompletten AMA mit Ermittlung aller elektrischen Motorparameter und reduzierter AMA, bei der lediglich der
Statorwiderstand Rs ermittelt wird.
Eine komplette AMA kann von ein paar Minuten bei kleinen Motoren bis ca. 15 Minuten bei großen Motoren dauern.
Einschränkungen und Bedingungen:
• Damit die AMA die Motorparameter optimal bestimmen kann, müssen die korrekten Typenschilddaten in Par.1-20 bis 1-26 eingegeben werden.
• Zur besten Anpassung des Frequenzumrichters wird die AMA an einem kalten Motor durchgeführt. Wiederholter AMA-Betrieb kann zu einer
Erwärmung des Motors führen, was wiederum eine Erhöhung des Statorwiderstands Rs bewirkt. Normalerweise ist dies jedoch nicht kritisch.
• AMA ist nur durchführbar, wenn der Motornennstrom mindestens 35 % des Ausgangsnennstroms des Frequenzumrichters beträgt. Die AMA ist
bis zu einer Motorstufe (Leistungsstufe) größer möglich.
• Bei installiertem Sinusfilter ist es möglich, einen reduzierten AMA-Test auszuführen. Von einer kompletten AMA mit Sinusfilter ist abzuraten. Soll
eine Komplettanpassung vorgenommen werden, so kann das Sinusfilter überbrückt werden, während eine komplette AMA durchgeführt wird.
Nach Abschluss der AMA wird das Sinusfilter wieder dazugeschaltet.
• Bei parallel geschalteten Motoren ist eine reduzierte AMA durchzuführen.
• Eine komplette AMA ist bei Synchronmotoren nicht ratsam. Werden Synchronmotoren eingesetzt, führen Sie eine reduzierte AMA aus und stellen
Sie die erweiterten Motordaten manuell ein. Die AMA-Funktion kann nicht für permanenterregte Motoren benutzt werden.
• Während einer AMA erzeugt der Frequenzumrichter kein Motordrehmoment. Während einer AMA darf jedoch auch die Anwendung kein Anlaufen
der Motorwelle hervorrufen, was z. B. bei Ventilatoren in Lüftungssystemen vorkommen kann. Dies stört die AMA-Funktion.

6.1.5. Smart Logic Control

Smart Logic besteht aus den frei definier- und verwendbaren Verknüpfungsfunktionen (Vergleicher und Logikregeln) und dem Smart Logic Controller
(SLC). Der SLC ist im Wesentlichen eine Folge benutzerdefinierter Aktionen (siehe Par. 13-52), die ausgeführt werden, wenn das zugehörige Ereignis
(siehe Par. 13-51) durch den SLC als WAHR ermittelt wird.
Die Ereignisse und Aktionen
wird die Bedingung von
genannten Array-Parametern eingestellt.
Das jeweils aktuelle Ereignis
Ereignis [1]
startet, wird zuerst
[2]
auszuwerten.
116
[1] = Analogeingang 53
= 0 Volt
= 10 Volt (Span-
= 0 UPM
= 1500 UPM
sind paarweise geordnet. Wenn also das
Ereignis [2] ausgewertet, und wenn TRUE (WAHR), wird
wird ausgewertet. Ist das Ereignis FALSE (FALSCH), wird keine Aktion im SLC ausgeführt. Das bedeutet, wenn der SLC
Ereignis [1]
ausgewertet. Nur wenn
MG.20.N3.03 - VLT
Projektierungshandbuch für VLT
Ereignis [1] erfüllt ist (TRUE (WAHR)), dann wird
Aktion [2] ausgeführt usw. Ereignisse und Aktionen werden in so
als TRUE (WAHR) ausgewertet wird, führt der SLC
®
ist eine eingetragene Marke von Danfoss.
®
AQUA Drive
Aktion [1] ausgeführt. Danach
Aktion [1] Ereignis
aus und beginnt,
