3. VLT AQUA auswählen
3.7. Optionen und Zubehör
Danfoss bietet für die VLT-Frequenzumrichter umfangreiche Erweiterungsmöglichkeiten und Zubehör an.

3.7.1. Installation von Optionsmodulen in Steckplatz B

Die Energiezufuhr zum Frequenzumrichter unterbrechen.
3
Bei A2- und A3-Gehäuse:
• LCP Bedieneinheit, Klemmenabdeckung und Frontabdeckungen vom Frequenzumrichter entfernen.
• Option MCB10x in Steckplatz B stecken.
• Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
Die Aussparung in der tieferen Frontabdeckung des LCP im Optionseinbausatz entfernen, sodass die Option unter die Frontabdeckung des LCP
passt.
• Die tiefere Frontabdeckung des LCP und die Klemmenabdeckung anbringen.
• LCP oder Blindabdeckung an der Frontabdeckung des LCP anbringen.
• Die Energiezufuhr zum Frequenzumrichter wieder herstellen.
• Die zusätzlichen Funktionen in den entsprechenden Parametern einstellen. Siehe dazu Abschnitt
Bei B1-, B2-, C1- und C2-Gehäuse:
• LCP Bedieneinheit und Abdeckgehäuse entfernen.
• Option MCB 10x in Steckplatz B stecken.
• Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
• Das Abdeckgehäuse anbringen.
• Das LCP anbringen.
64

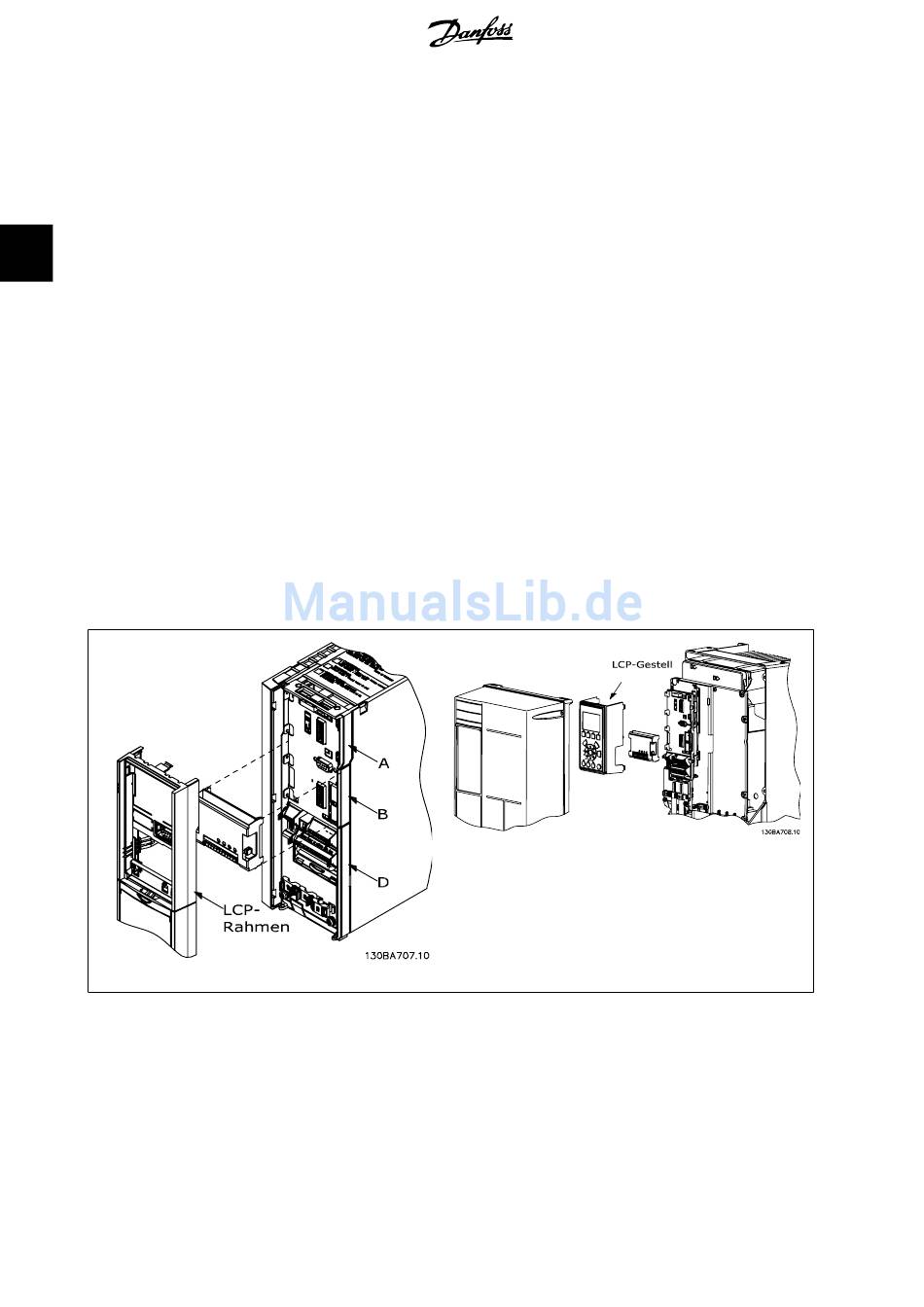

A2-, A3- und B3-Gehäuse
MG.20.N3.03 - VLT
Projektierungshandbuch für VLT
Allgemeine technische Daten
A5-, B1-, B2-, B4-, C1-, C2-, C3- und C4-Gehäuse
®
