6
Installation
6.1
Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind und das System
installieren wollen.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
1
Montieren des Außengeräts
2
Anschließen der Wasserleitungen
3
Anschließen der elektrischen Leitungen
4
Abschließen der Installation des Außengeräts
6.2
Geräte öffnen
6.2.1
Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

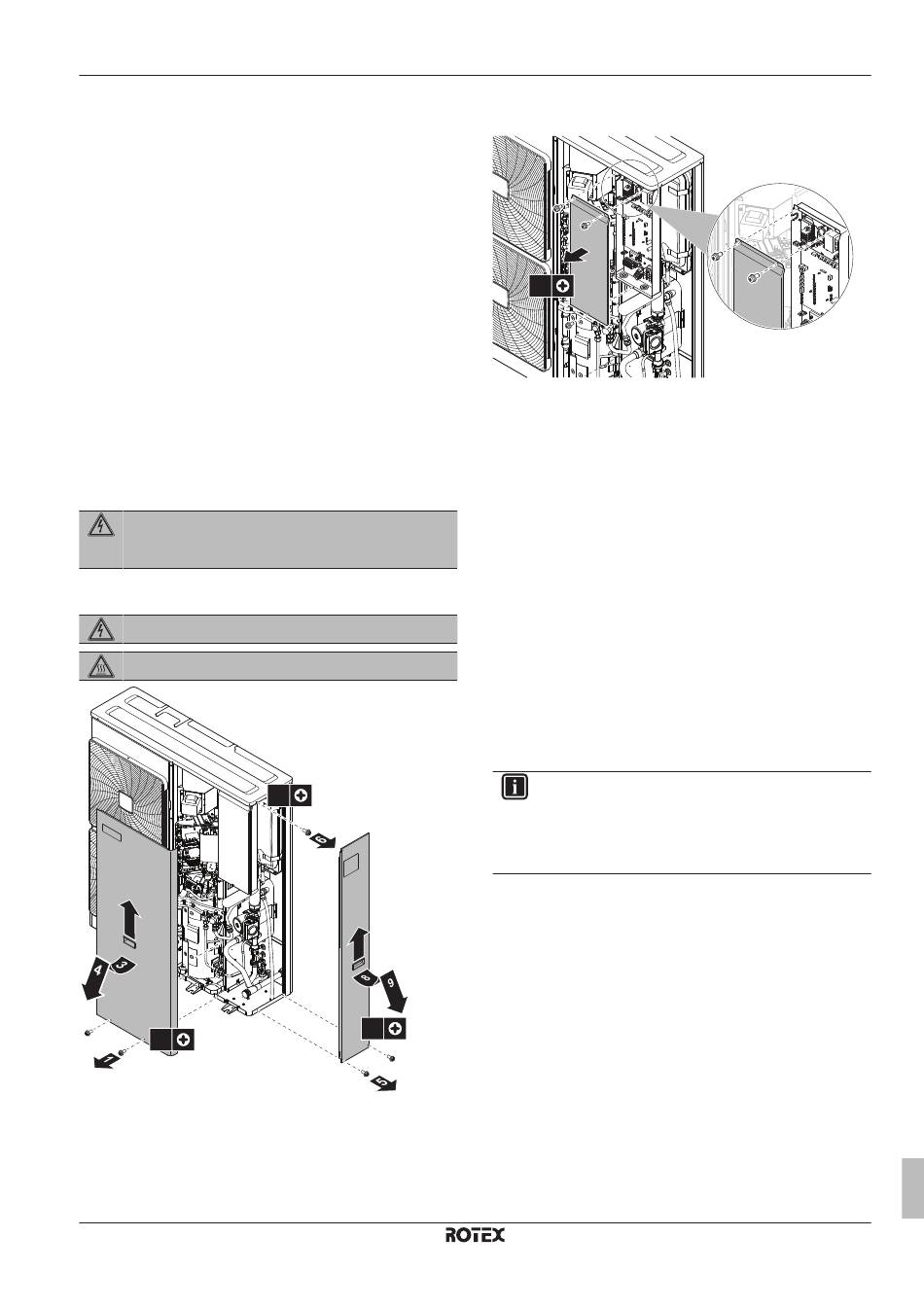

6.2.2
So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
2
2×
RBLQ011~016CAW1
ROTEX HPSU monobloc compact Außengerät
4P545018-1 – 2018.08
1×
7
2×
6.2.3
So öffnen Sie die Schaltkastenabdeckung
des Außengeräts
3×
6.3
Montieren des Außengeräts
6.3.1
Montage der Außeneinheit
Wenn
Sie müssen erst die Außeneinheit installieren, bevor Sie die
Leitungen für Wasser installieren können.
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1
Voraussetzungen für die Installation schaffen.
2
Außeneinheit installieren.
3
Sorgen Sie für einen Abfluss.
4
Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 8.
6.3.2
Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.3.3
Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
Halten Sie wie folgt 6 Sätze mit Ankerschrauben, Muttern und
Unterlegscheiben bereit (bauseitig zu liefern):
6 Installation
"5 Vorbereitung" auf
Referenzhandbuch für den Monteur
13
