Erweiterungskarten Und Backup Units; Abschließende Schritte - Fujitsu PRIMERGY RX1330 M1 Handbuch

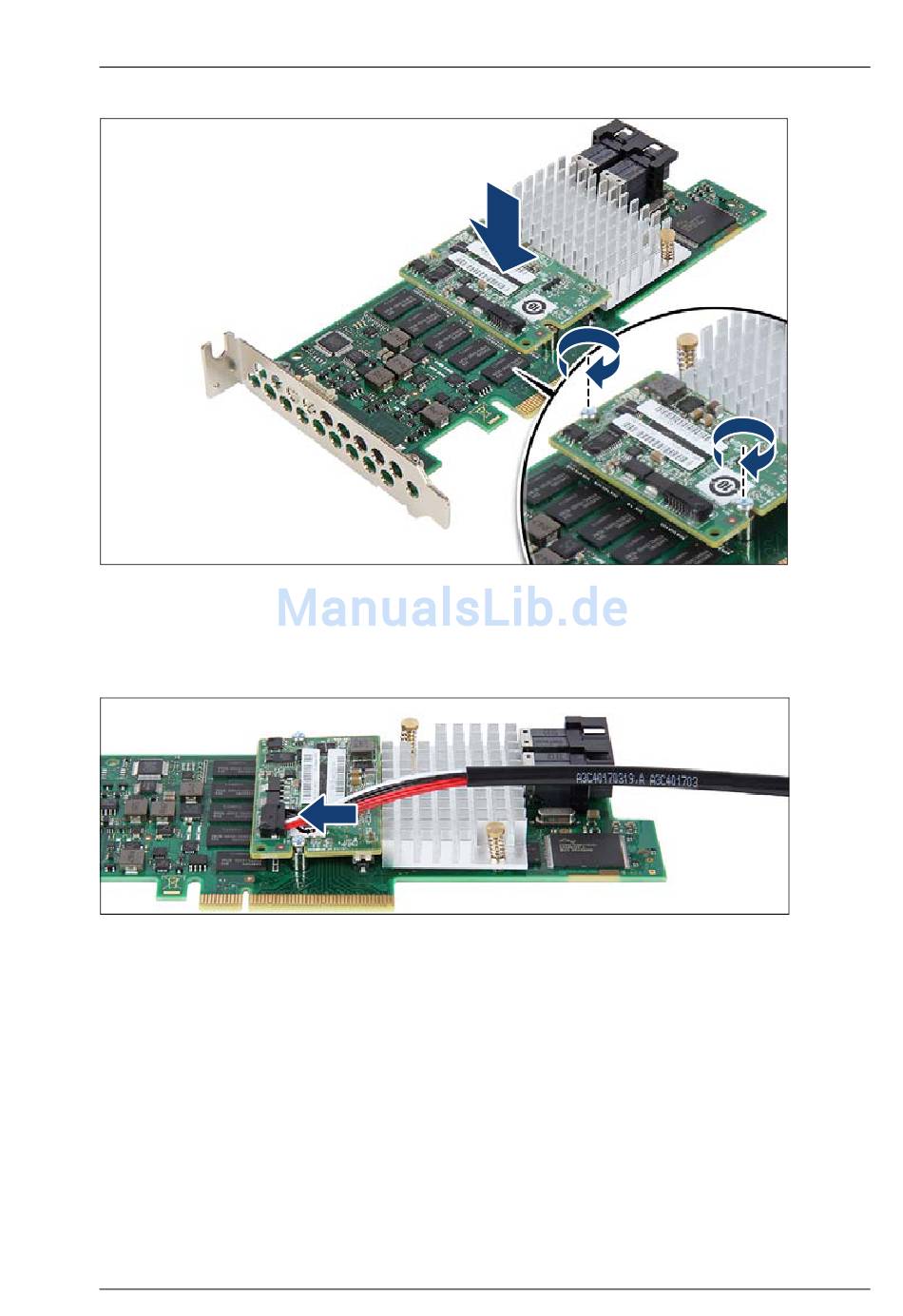

Bild 114: TFM einbauen (B)
Ê Befestigen Sie das TFM auf dem RAID Controller mit den zwei Schrauben
des TFM-Kits.
Bild 115: FBU-Adapter-Kabel anschließen
Ê Schließen Sie das FBU-Adapterkabel an das TFM an.
Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt
einsetzen" auf Seite 177
9.4.5.4 Abschließende Schritte
"Erneute Montage" auf Seite 54
Ê
"Server ans Netz anschließen" auf Seite 57
Ê
"Server einschalten" auf Seite 59
Ê
RX1330 M1

Erweiterungskarten und Backup Units

beschrieben.
Upgrade und Maintenance Manual
"Erweiterungskarte
187
