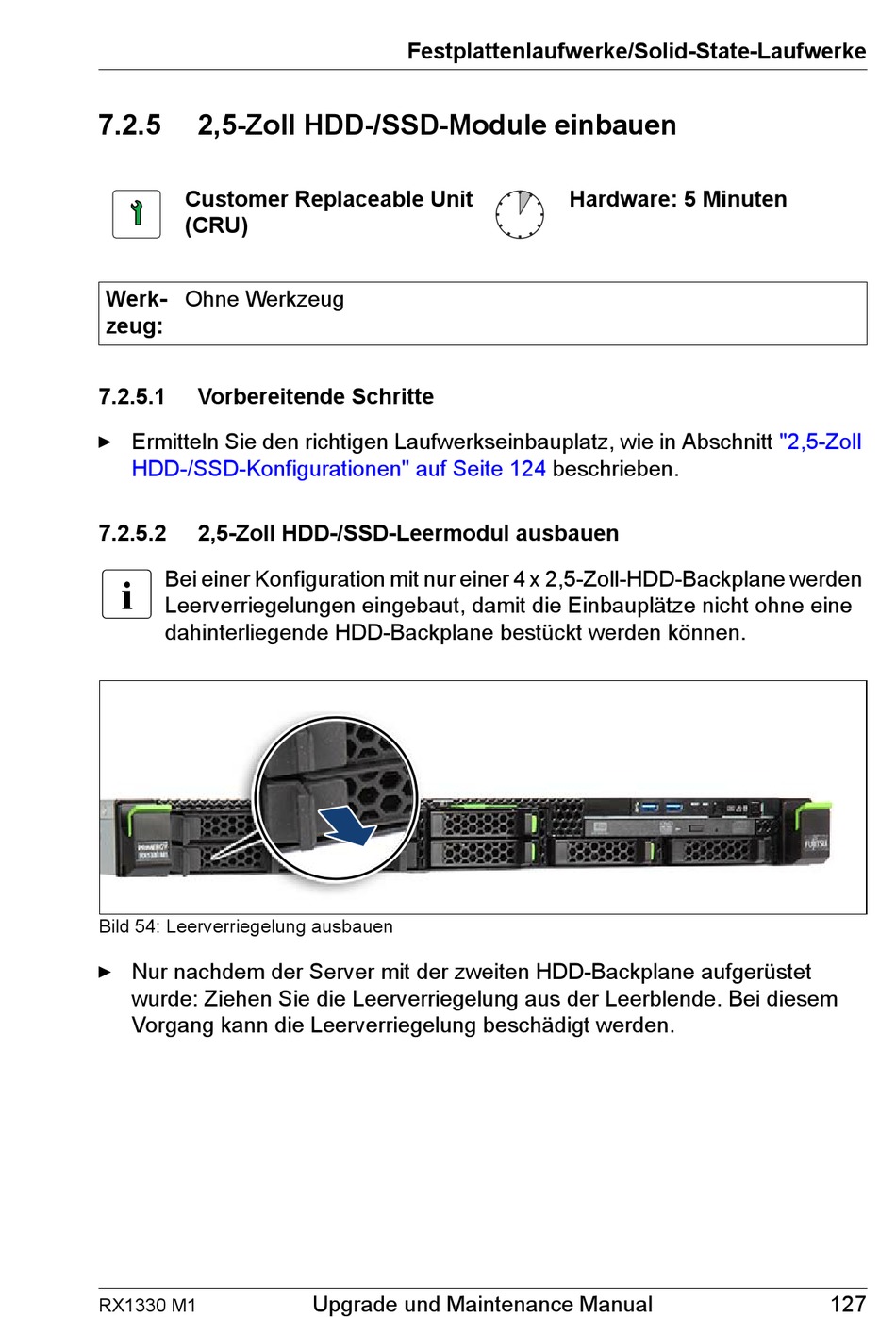

7.2.5
2,5-Zoll HDD-/SSD-Module einbauen
Customer Replaceable Unit
(CRU)
Werk-
Ohne Werkzeug
zeug:
7.2.5.1
Vorbereitende Schritte
Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt
HDD-/SSD-Konfigurationen" auf Seite 124
7.2.5.2
2,5-Zoll HDD-/SSD-Leermodul ausbauen
I
Bei einer Konfiguration mit nur einer 4 x 2,5-Zoll-HDD-Backplane werden
Leerverriegelungen eingebaut, damit die Einbauplätze nicht ohne eine
dahinterliegende HDD-Backplane bestückt werden können.
Bild 54: Leerverriegelung ausbauen
Ê Nur nachdem der Server mit der zweiten HDD-Backplane aufgerüstet
wurde: Ziehen Sie die Leerverriegelung aus der Leerblende. Bei diesem
Vorgang kann die Leerverriegelung beschädigt werden.
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
Upgrade und Maintenance Manual
Hardware: 5 Minuten
beschrieben.
"2,5-Zoll
127
