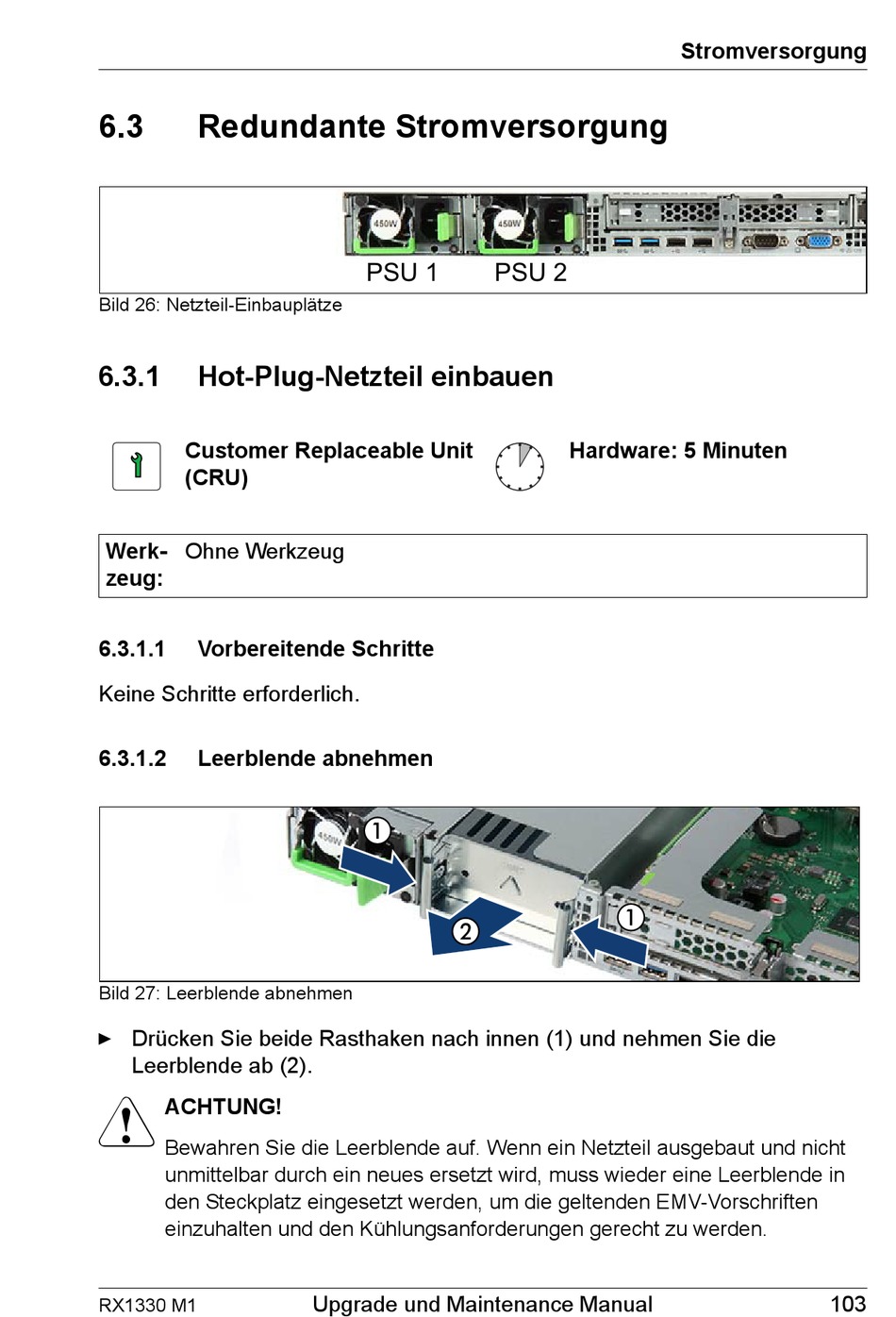

6.3
Redundante Stromversorgung
Bild 26: Netzteil-Einbauplätze
6.3.1
Hot-Plug-Netzteil einbauen
Customer Replaceable Unit
(CRU)
Werk-
Ohne Werkzeug
zeug:
6.3.1.1
Vorbereitende Schritte
Keine Schritte erforderlich.
6.3.1.2
Leerblende abnehmen
Bild 27: Leerblende abnehmen
Ê Drücken Sie beide Rasthaken nach innen (1) und nehmen Sie die
Leerblende ab (2).
V
ACHTUNG!
Bewahren Sie die Leerblende auf. Wenn ein Netzteil ausgebaut und nicht
unmittelbar durch ein neues ersetzt wird, muss wieder eine Leerblende in
den Steckplatz eingesetzt werden, um die geltenden EMV-Vorschriften
einzuhalten und den Kühlungsanforderungen gerecht zu werden.
RX1330 M1
PSU 1
Upgrade und Maintenance Manual
PSU 2
Hardware: 5 Minuten
Stromversorgung
103
