Stromversorgung
Power-Distribution-Board einbauen

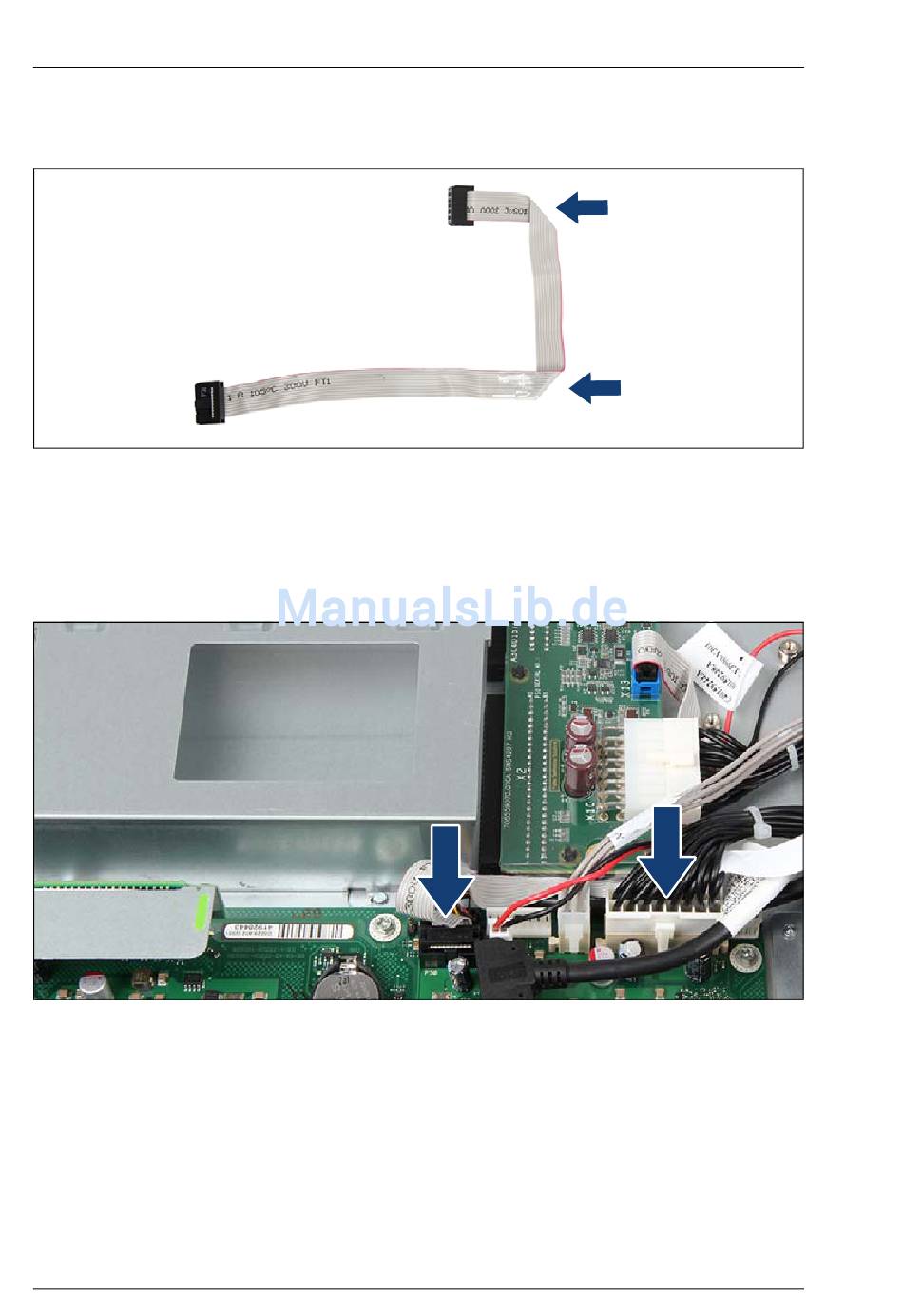

Bild 43: Flachbandkabel verlegen
Ê Verlegen Sie das Flachbandkabel wie abgebildet.
Ê Bauen Sie das Power-Distribution-Board ein, wie in Abschnitt
Power-Distribution-Board einbauen" auf Seite 113
Bild 44: Stromversorgungskabel auf System Board stecken
Ê Stecken Sie die zwei Stromversorgungskabel auf die System Board-
Anschlüsse "P30" und "PWR1".
Hot-Plug-Netzteil und Leerblende einbauen
Ê Bauen Sie das neue Netzteil ein, wie in Abschnitt
einbauen" auf Seite 104
118
beschrieben.
Upgrade und Maintenance Manual
"Neues
beschrieben.
"Hot-Plug-Netzteil
RX1330 M1
