16.2.1.3 E/A-Bedienfeldanschlüsse

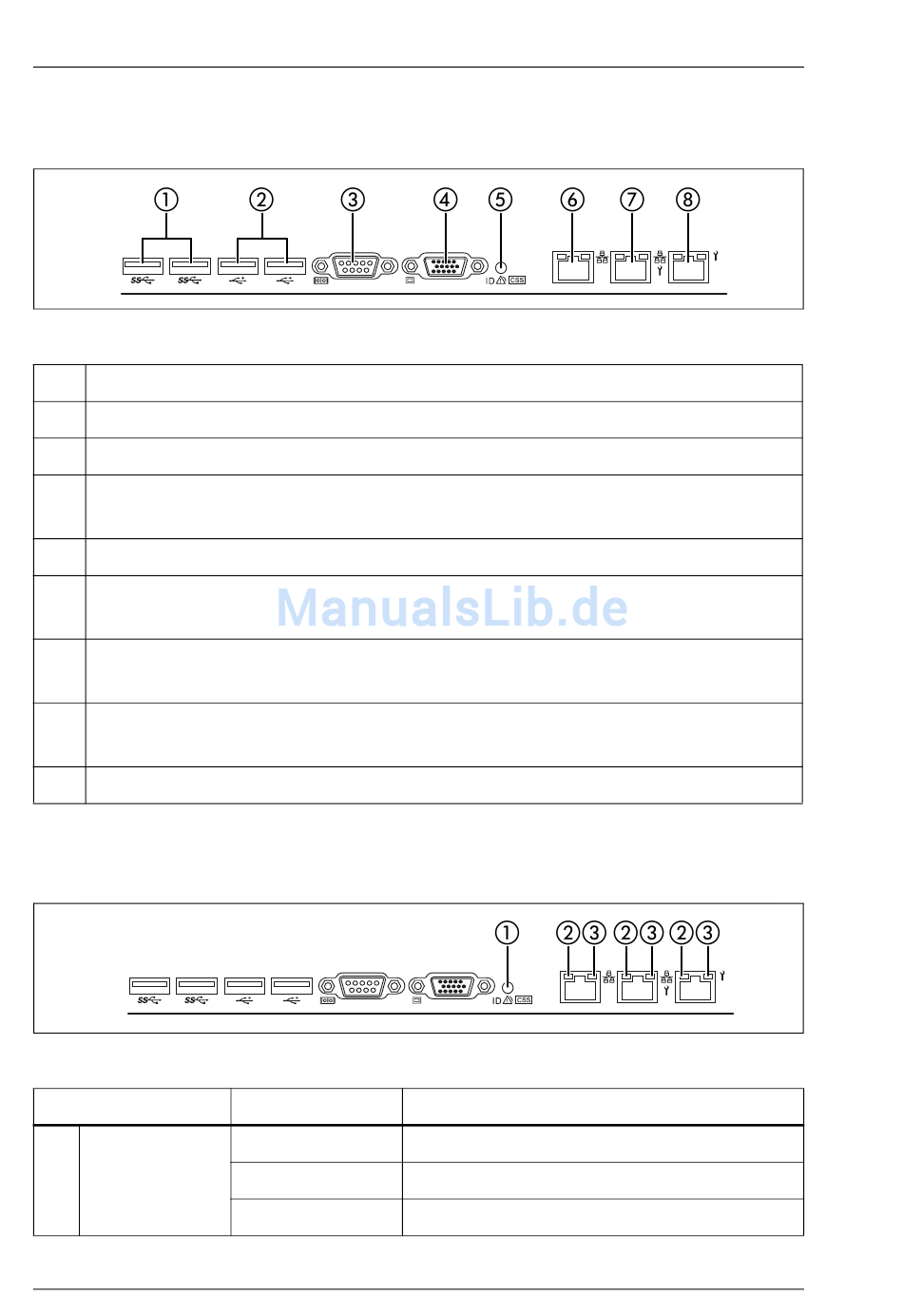

Bild 226: Anschlussfeld
Nr. Beschreibung
1
2 x USB-3.0-Anschlüsse
2
2x USB-2.0-Anschlüsse
3
Serielle Schnittstelle COM1 (kann als Standardschnittstelle oder zur
Kommunikation mit dem iRMC S4 verwendet werden)
4
Bildschirmanschluss (VGA)
5
Fehleranzeige (orange), ID-Anzeige (blau); (Beschreibung siehe
vorheriger Abschnitt)
6
Standard-LAN-Anschluss (wird im BIOS-Setup-Utility und auf dem MAC-
Adressen-Etikett als LAN1 angegeben)
7
Shared-LAN-Anschluss (für WOL/PXE/iSCSI-Funktion; wird im BIOS-
Setup-Utility und auf dem MAC-Adressen-Etikett als LAN2 angegeben)
8
Management-LAN-Anschluss (für iRMC S4 Servermanagement)
16.2.1.4 E/A-Bedienfeldanzeigen
Bild 227: E/A-Bedienfeldanzeigen
Anzeige
Fehler-
1
anzeige
314
Status
aus
orange an
orange blinkend Komponentenfehler
Upgrade und Maintenance Manual
Beschreibung
kein kritisches Ereignis
Prefailure erkannt
