Erweiterungskarten und Backup Units
9.3
Handhabung der SFP+-Transceiver-Module
Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet-
Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)-
Transceiver-Modulen ausgestattet.
9.3.1
SFP+-Transceiver-Module einbauen
Upgrade und Repair Unit
(URU)
Werkzeug: Ohne Werkzeug
SFP+-Transceiver-Modul vorbereiten

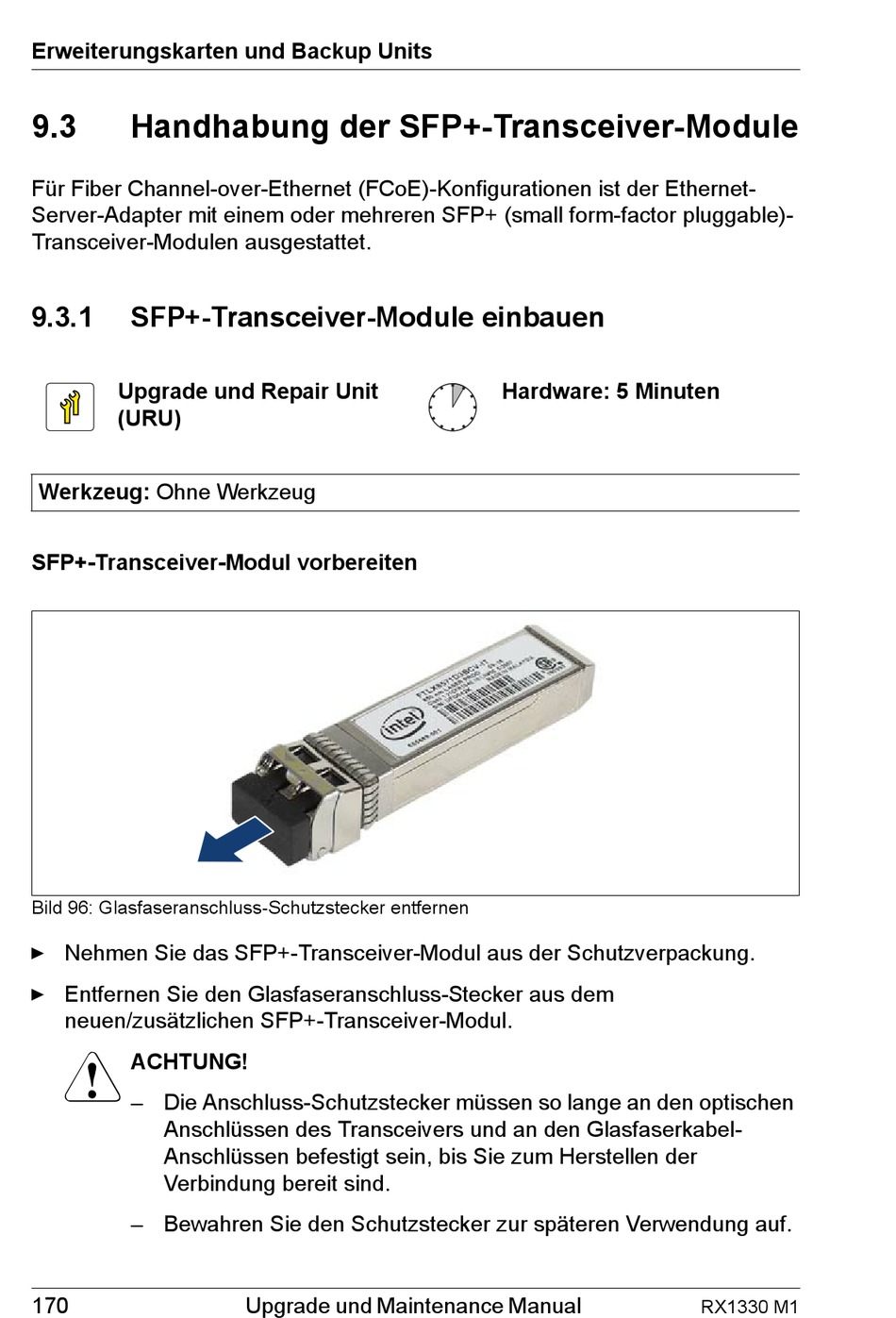

Bild 96: Glasfaseranschluss-Schutzstecker entfernen
Ê Nehmen Sie das SFP+-Transceiver-Modul aus der Schutzverpackung.
Ê Entfernen Sie den Glasfaseranschluss-Stecker aus dem
neuen/zusätzlichen SFP+-Transceiver-Modul.
V
ACHTUNG!
– Die Anschluss-Schutzstecker müssen so lange an den optischen
Anschlüssen des Transceivers und an den Glasfaserkabel-
Anschlüssen befestigt sein, bis Sie zum Herstellen der
Verbindung bereit sind.
– Bewahren Sie den Schutzstecker zur späteren Verwendung auf.
170
Upgrade und Maintenance Manual
Hardware: 5 Minuten
RX1330 M1
