Frontpanel Am Montagewinkel Entfernen - Fujitsu PRIMERGY RX1330 M1 Handbuch

Frontpanel
"Fehlerhafte Komponente ermitteln" auf Seite 47
Ê

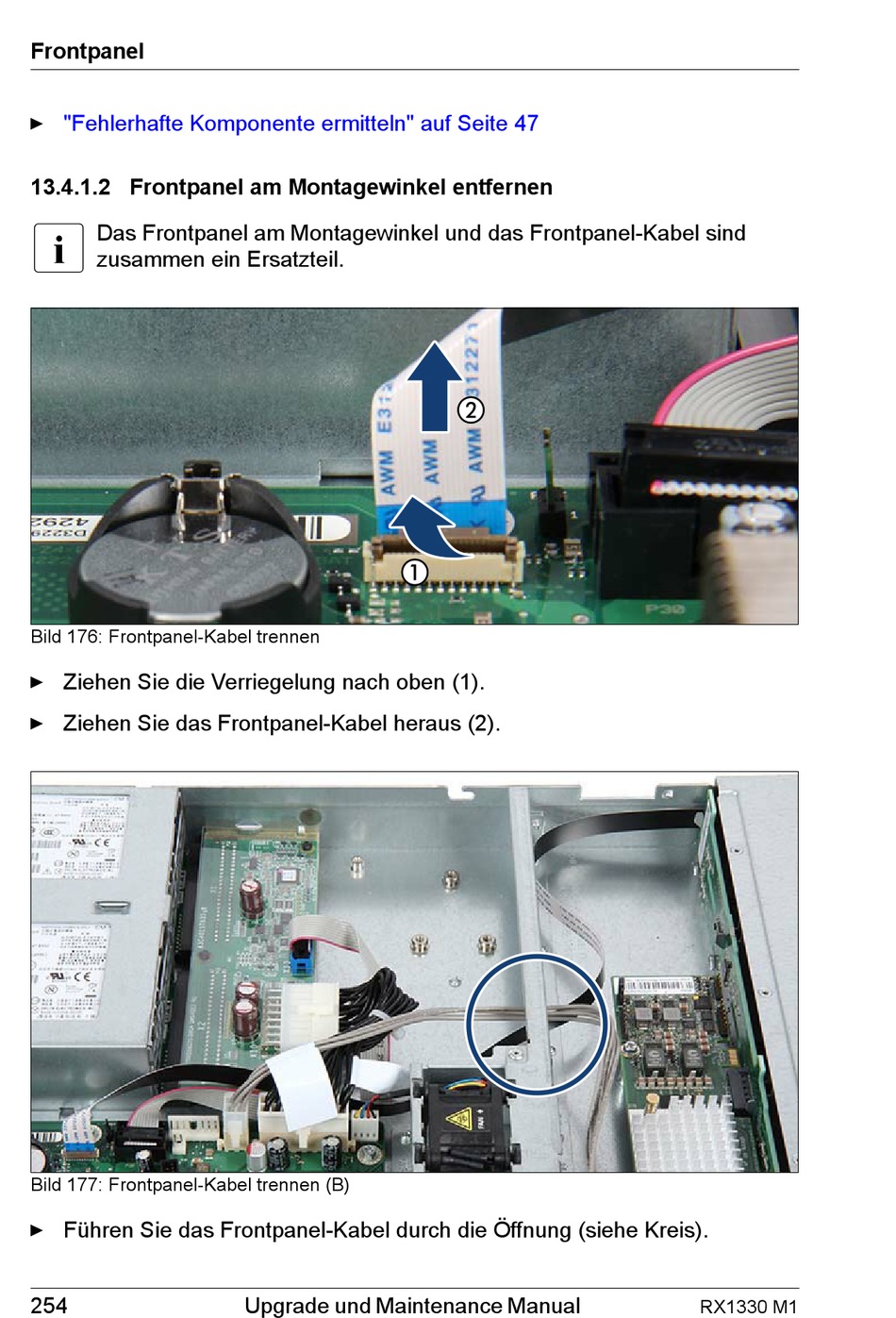

13.4.1.2 Frontpanel am Montagewinkel entfernen

I
Das Frontpanel am Montagewinkel und das Frontpanel-Kabel sind
zusammen ein Ersatzteil.
Bild 176: Frontpanel-Kabel trennen
Ê Ziehen Sie die Verriegelung nach oben (1).
Ê Ziehen Sie das Frontpanel-Kabel heraus (2).
Bild 177: Frontpanel-Kabel trennen (B)
Ê Führen Sie das Frontpanel-Kabel durch die Öffnung (siehe Kreis).
254 Upgrade und Maintenance Manual
RX1330 M1
