Erweiterungskarten und Backup Units

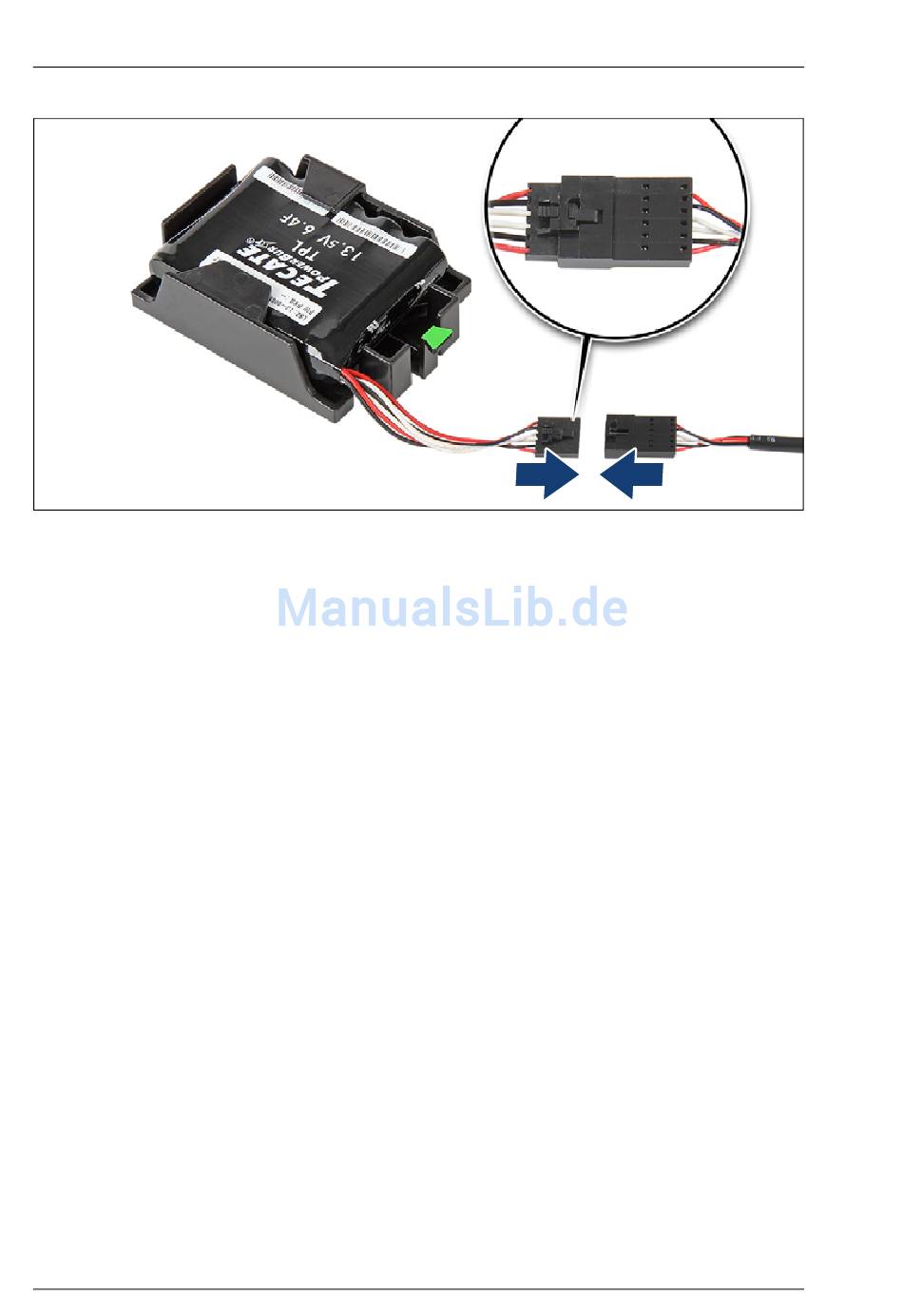

Bild 130: FBU-Adapterkabel an die FBU anschließen
Ê Schließen Sie das Kabelende am FBU-Modul wie dargestellt an das FBU-
Adapterkabel an.
9.5.2.3
FBU einbauen
Ê Bauen Sie die FBU mit der Halterung ein, wie in Abschnitt
auf Seite 195
beschrieben.
Ê Bauen Sie (falls vorhanden) das TFM ein, wie in Abschnitt
einbauen" auf Seite 186
Ê Schließen Sie das FBU-Adapterkabel an das TFM an, wie in Abschnitt
"Neues TFM einbauen" auf Seite 186
Ê Bauen Sie den RAID-Controller mit dem TFM ein, wie in Abschnitt
"Erweiterungskarte einbauen" auf Seite 176
200
beschrieben.
Upgrade und Maintenance Manual
beschrieben.
beschrieben.
"BBU einbauen"
"Neues TFM
RX1330 M1
