Arbeitsspeicher
10.1.1.2 Betriebsmodi
Dual-channel symmetric mode
M em ory s iz e

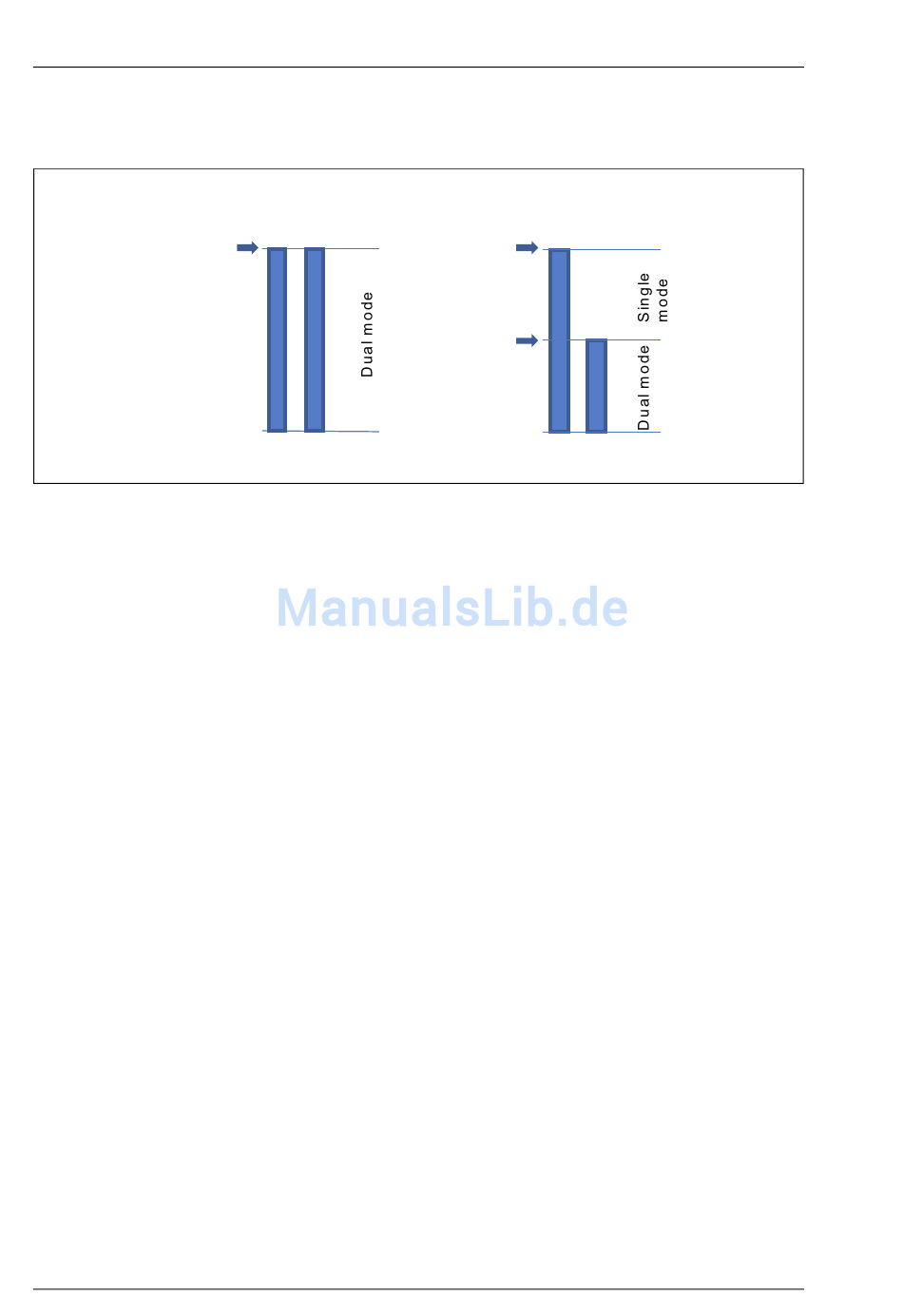

Bild 138: Symmetrischer und asymmetrischer Zweikanalmodus
– In einer symmetrischen Zweikanalkonfiguration kann die maximale
Performance erreicht werden. Deshalb müssen beide Kanäle mit derselben
Speicherkapazität belegt werden. Die DRAM-Gerätetechnologie
(1 Gbit / 2 Gbit / 4 Gbit) kann je nach Kanal unterschiedlich sein.
– Wenn die Speicherkapazität der beiden Kanäle unterschiedlich ist, läuft das
System Board im asymmetrischen Zweikanalmodus.
– Unabhängig vom jeweiligen Modus arbeiten alle DIMMs mit der gemäß der
SPD-Daten der DIMMs höchstzulässigen gemeinsamen Frequenz und der
maximalen Geschwindigkeit der ausgewählten Konfiguration.
– Der Einzelkanalmodus wird verwendet, wenn ein Speichermodul in
DIMM 1A bestückt ist.
214
A
B
channe l
Upgrade und Maintenance Manual
Dual-channel asymmetric mode
M em ory s iz e A
M em ory s iz e B
A
channe l
B
RX1330 M1
