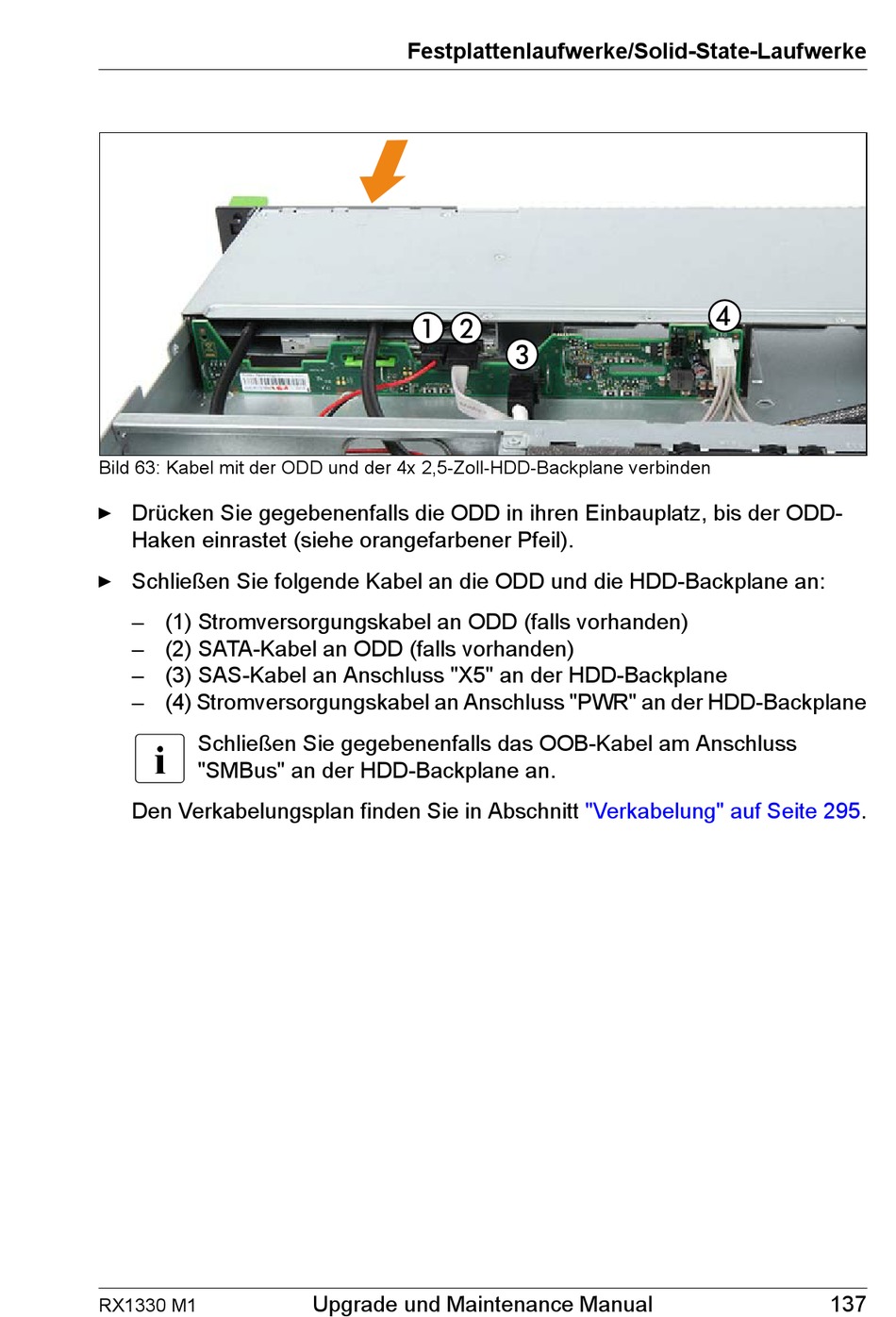

Bild 63: Kabel mit der ODD und der 4x 2,5-Zoll-HDD-Backplane verbinden
Ê Drücken Sie gegebenenfalls die ODD in ihren Einbauplatz, bis der ODD-
Haken einrastet (siehe orangefarbener Pfeil).
Ê Schließen Sie folgende Kabel an die ODD und die HDD-Backplane an:
– (1) Stromversorgungskabel an ODD (falls vorhanden)
– (2) SATA-Kabel an ODD (falls vorhanden)
– (3) SAS-Kabel an Anschluss "X5" an der HDD-Backplane
– (4) Stromversorgungskabel an Anschluss "PWR" an der HDD-Backplane
I
Schließen Sie gegebenenfalls das OOB-Kabel am Anschluss
"SMBus" an der HDD-Backplane an.
Den Verkabelungsplan finden Sie in Abschnitt
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
Upgrade und Maintenance Manual
"Verkabelung" auf Seite
295.
137
