Erweiterungskarten und Backup Units
Beispiel für Netzwerk-Adapter D2755

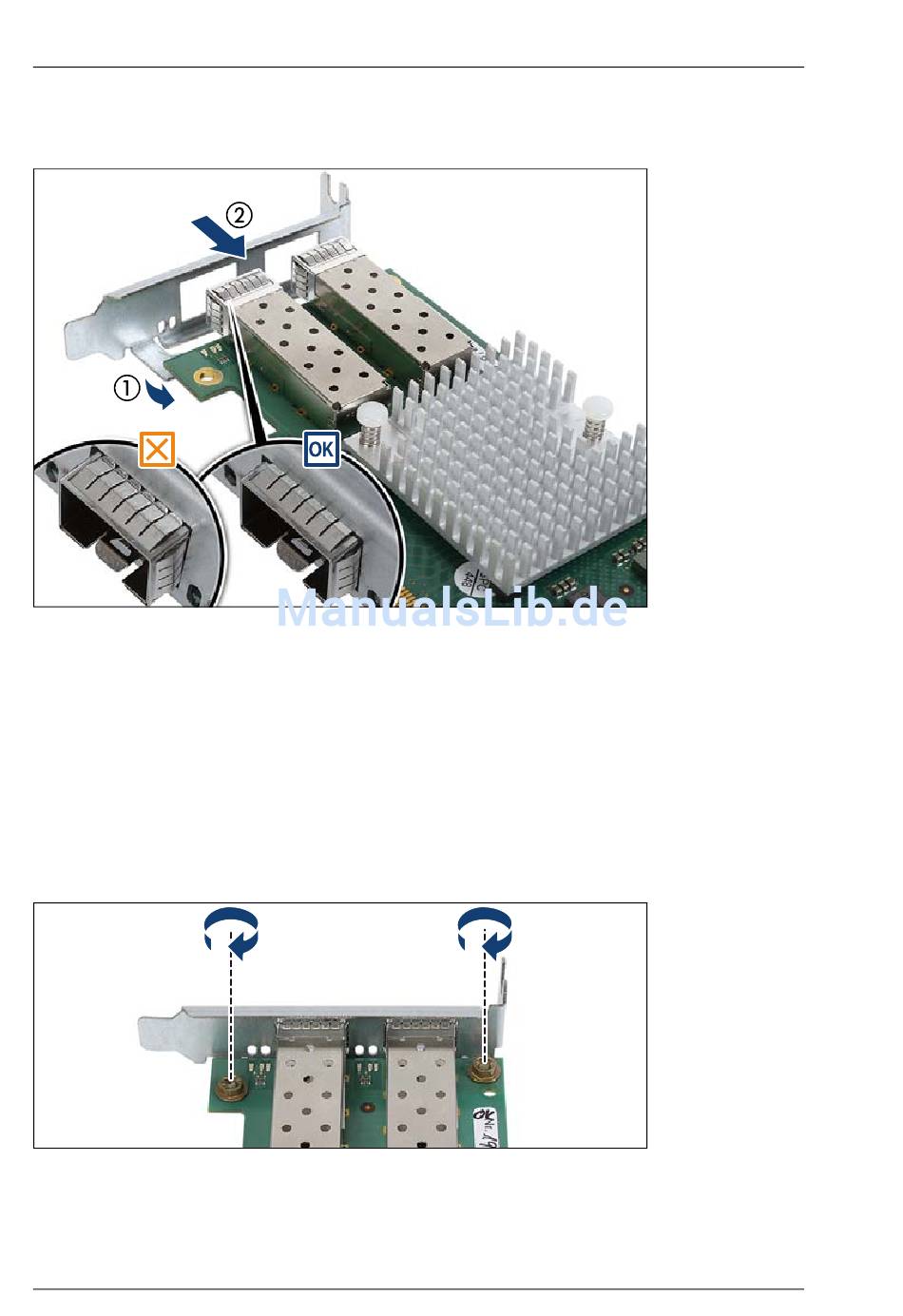

Bild 93: Steckplatzabdeckung einsetzen - D2755
Ê Platzieren Sie den Controller auf den Befestigungslaschen der
Steckplatzabdeckung (1).
Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die
Steckergehäuse in die Öffnungen des Anschlussfelds auf der
Steckplatzabdeckung ragen (2).
Ê Vergewissern Sie sich, dass die EMV-Federn auf dem Steckergehäuse wie
dargestellt an der Steckplatzabdeckung anliegen (siehe Kreise).
Bild 94: Steckplatzabdeckung befestigen - D2755
Ê Befestigen Sie die Steckplatzabdeckung am Controller mit zwei
M3 x 4,5 mm Schrauben.
