Stromversorgung
6.3.4.2
Defektes Power-Distribution-Board entfernen
Ê Entfernen Sie alle Netzteile wie in Abschnitt
auf Seite 108
beschrieben.

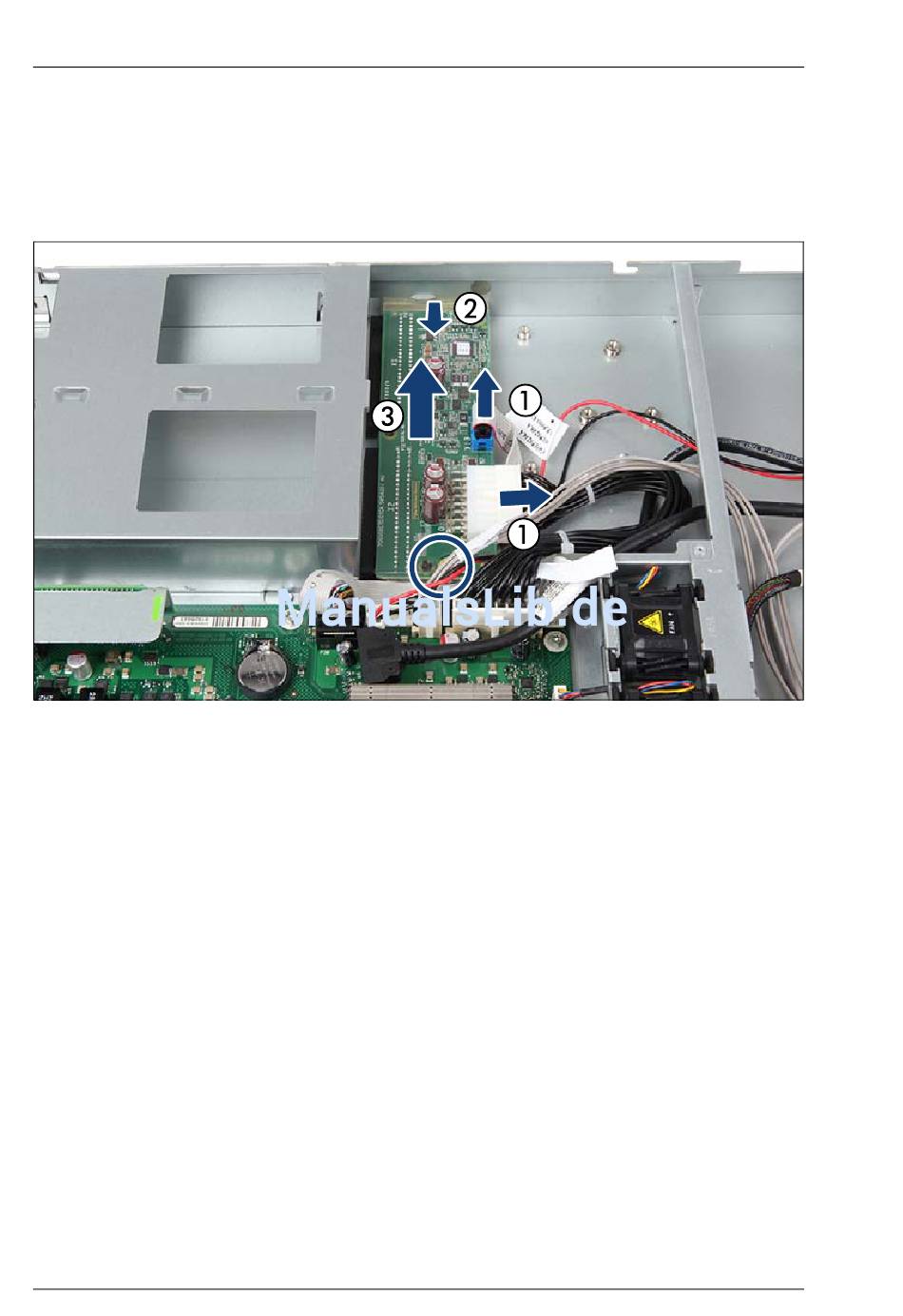

Bild 36: Power-Distribution-Board entfernen
Ê Trennen Sie die beiden Stromversorgungskabel vom Power-Distribution-
Board (1).
Ê Entfernen Sie die Schraube (siehe Kreis).
Ê Schieben Sie das Power-Distribution-Board aus den Führungen des
Gehäuses (2) und nehmen Sie es nach oben heraus (3).
112
Upgrade und Maintenance Manual
"Hot-Plug-Netzteil entfernen"
RX1330 M1
