Anhang

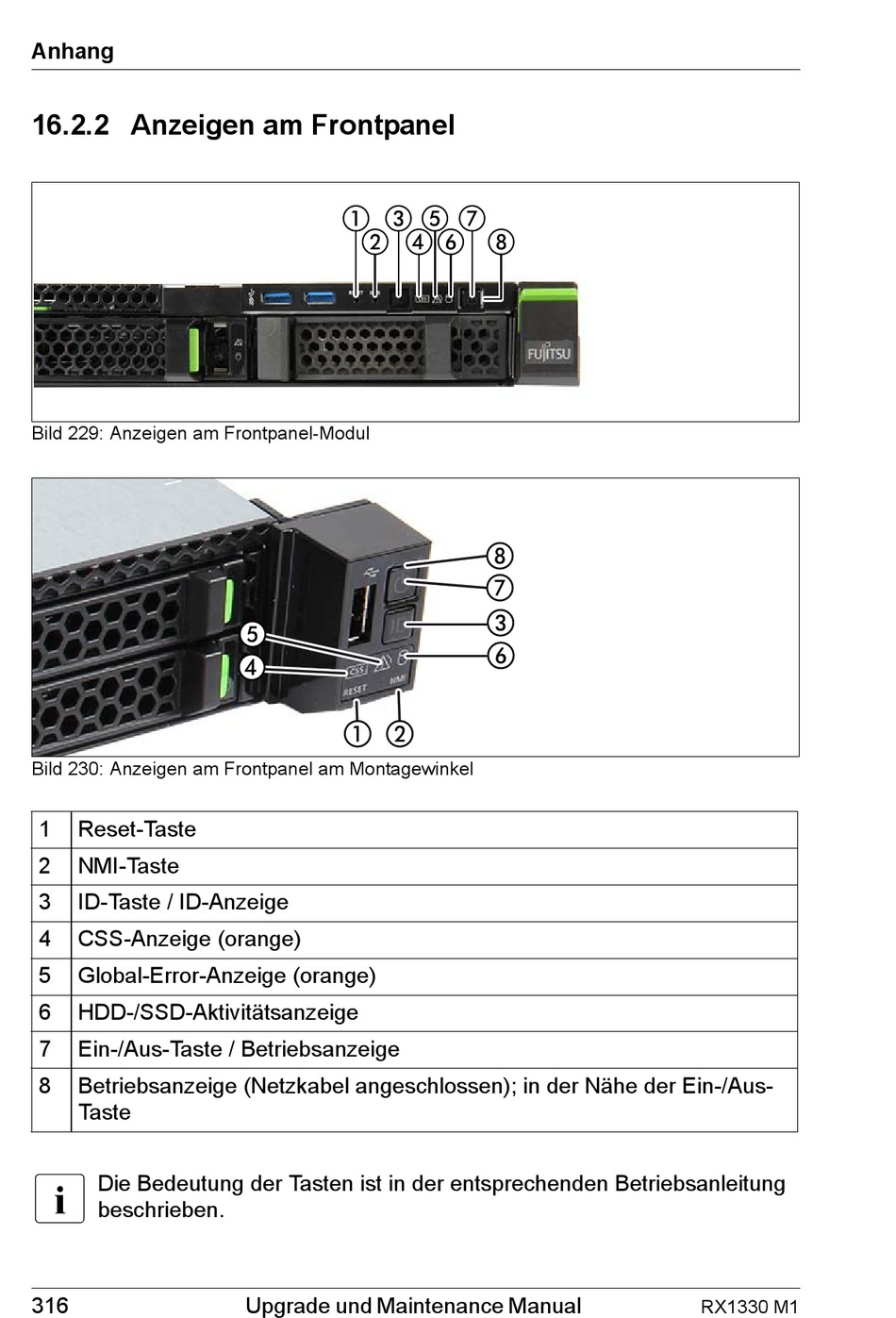

16.2.2 Anzeigen am Frontpanel
Bild 229: Anzeigen am Frontpanel-Modul
Bild 230: Anzeigen am Frontpanel am Montagewinkel
1
Reset-Taste
2
NMI-Taste
3
ID-Taste / ID-Anzeige
4
CSS-Anzeige (orange)
5
Global-Error-Anzeige (orange)
6
HDD-/SSD-Aktivitätsanzeige
7
Ein-/Aus-Taste / Betriebsanzeige
8
Betriebsanzeige (Netzkabel angeschlossen); in der Nähe der Ein-/Aus-
Taste
I
Die Bedeutung der Tasten ist in der entsprechenden Betriebsanleitung
beschrieben.
316
Upgrade und Maintenance Manual
RX1330 M1
