Festplattenlaufwerke/Solid-State-Laufwerke
7.2.9.4

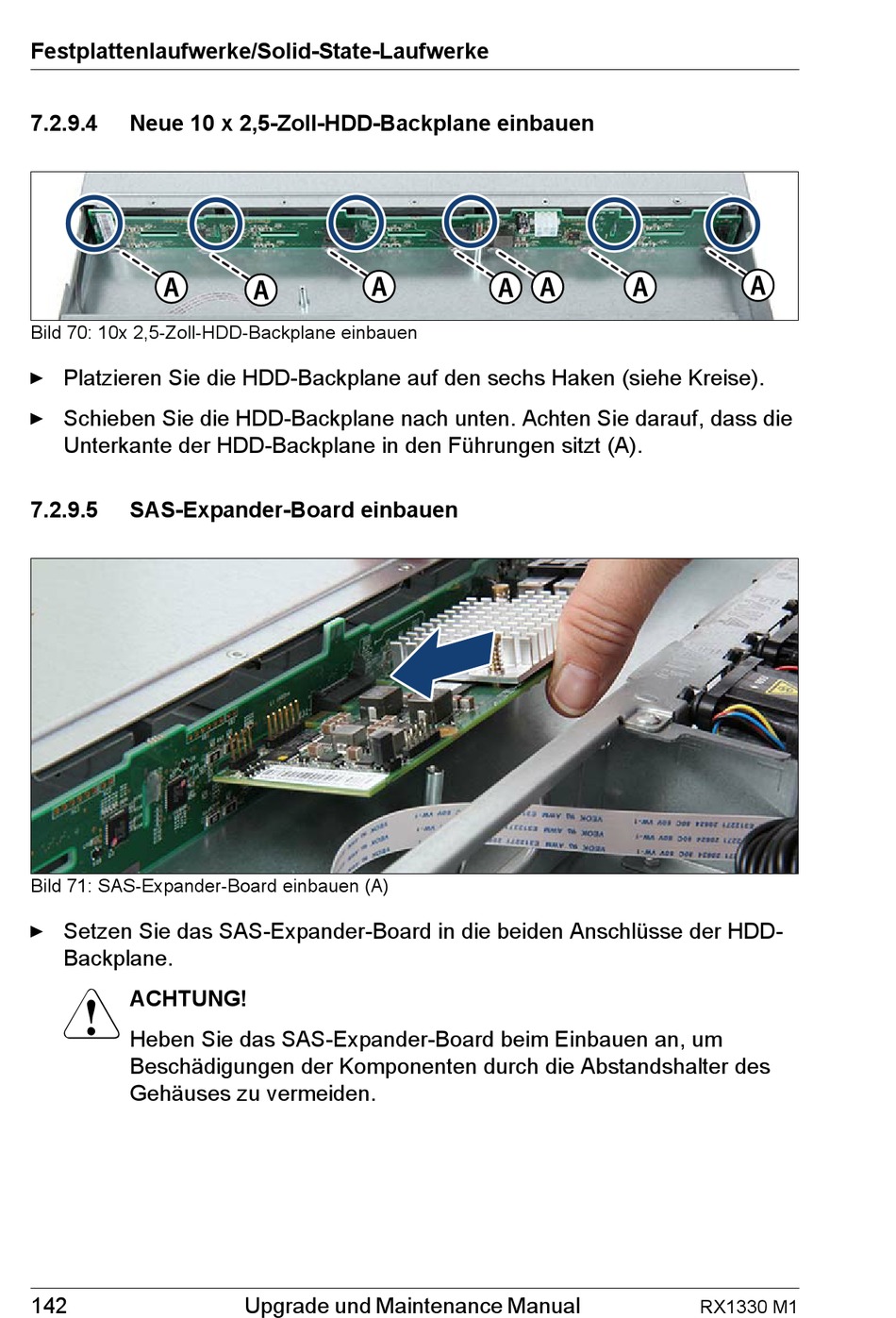

Neue 10 x 2,5-Zoll-HDD-Backplane einbauen
Bild 70: 10x 2,5-Zoll-HDD-Backplane einbauen
Ê Platzieren Sie die HDD-Backplane auf den sechs Haken (siehe Kreise).
Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die
Unterkante der HDD-Backplane in den Führungen sitzt (A).
7.2.9.5
SAS-Expander-Board einbauen
Bild 71: SAS-Expander-Board einbauen (A)
Ê Setzen Sie das SAS-Expander-Board in die beiden Anschlüsse der HDD-
Backplane.
V
ACHTUNG!
Heben Sie das SAS-Expander-Board beim Einbauen an, um
Beschädigungen der Komponenten durch die Abstandshalter des
Gehäuses zu vermeiden.
142
Upgrade und Maintenance Manual
RX1330 M1
