9.5.1.3
BBU einbauen

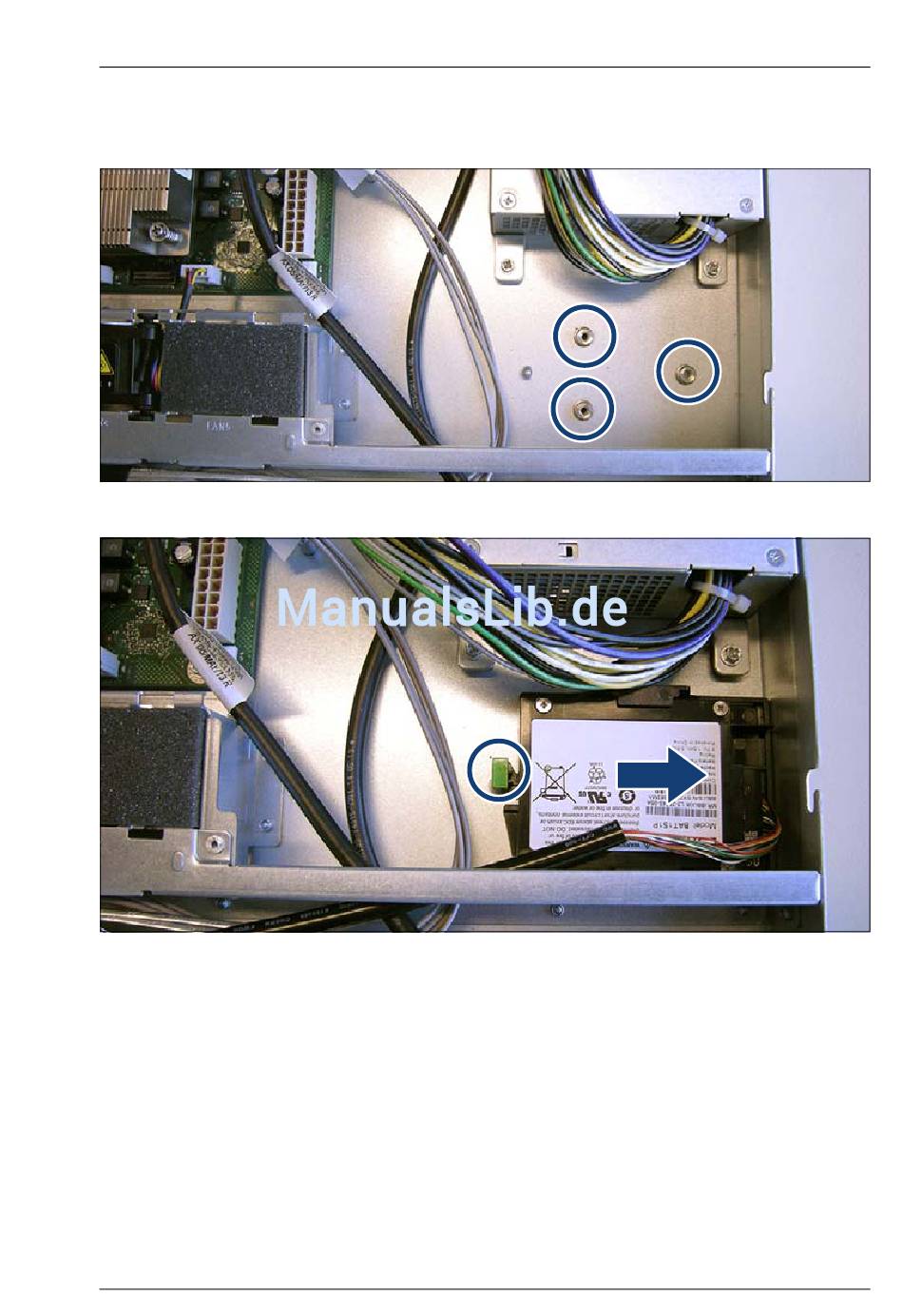

Bild 124: Position der Zapfenkopfschrauben
Bild 125: BBU mit der Halterung einbauen
Ê Setzen Sie die Halterung in das Gehäuse ein, sodass die drei Köpfe der
Haltebolzen am Gehäuseboden in die offenen Enden der Schlüsselloch-
Riegel an der Halterung reichen.
Ê Schieben Sie die Halterung in Pfeilrichtung.
Die Köpfe der Haltebolzen am Gehäuseboden rasten in die offenen Enden
der Schlüsselloch-Riegel an der Halterung ein.
Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig
einrastet (siehe Kreis).
RX1330 M1
Erweiterungskarten und Backup Units
Upgrade und Maintenance Manual
195
