I

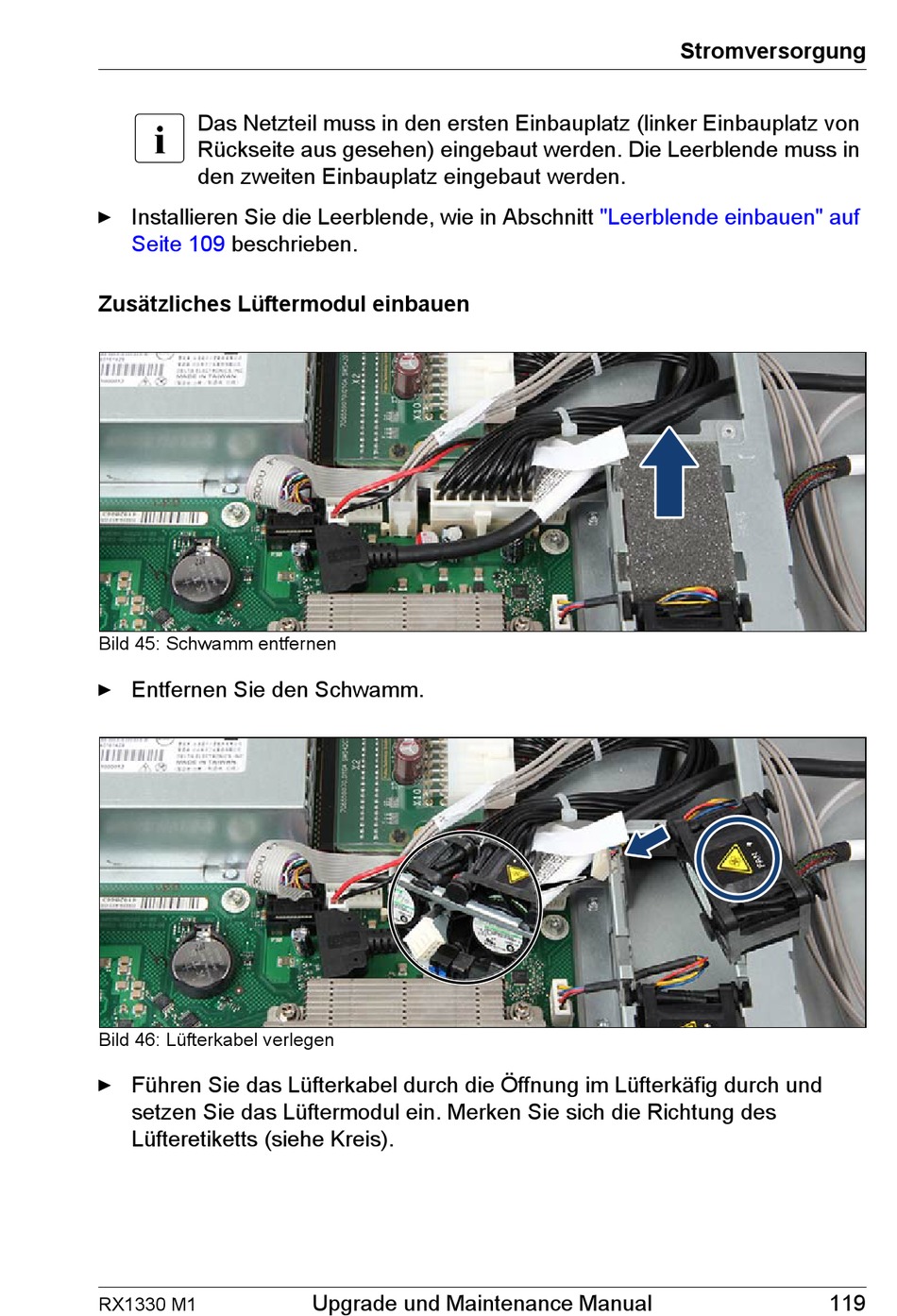

Das Netzteil muss in den ersten Einbauplatz (linker Einbauplatz von
Rückseite aus gesehen) eingebaut werden. Die Leerblende muss in
den zweiten Einbauplatz eingebaut werden.
Ê Installieren Sie die Leerblende, wie in Abschnitt
Seite 109
beschrieben.
Zusätzliches Lüftermodul einbauen
Bild 45: Schwamm entfernen
Ê Entfernen Sie den Schwamm.
Bild 46: Lüfterkabel verlegen
Ê Führen Sie das Lüfterkabel durch die Öffnung im Lüfterkäfig durch und
setzen Sie das Lüftermodul ein. Merken Sie sich die Richtung des
Lüfteretiketts (siehe Kreis).
RX1330 M1
Upgrade und Maintenance Manual
Stromversorgung
"Leerblende einbauen" auf
119
