Festplattenlaufwerke/Solid-State-Laufwerke

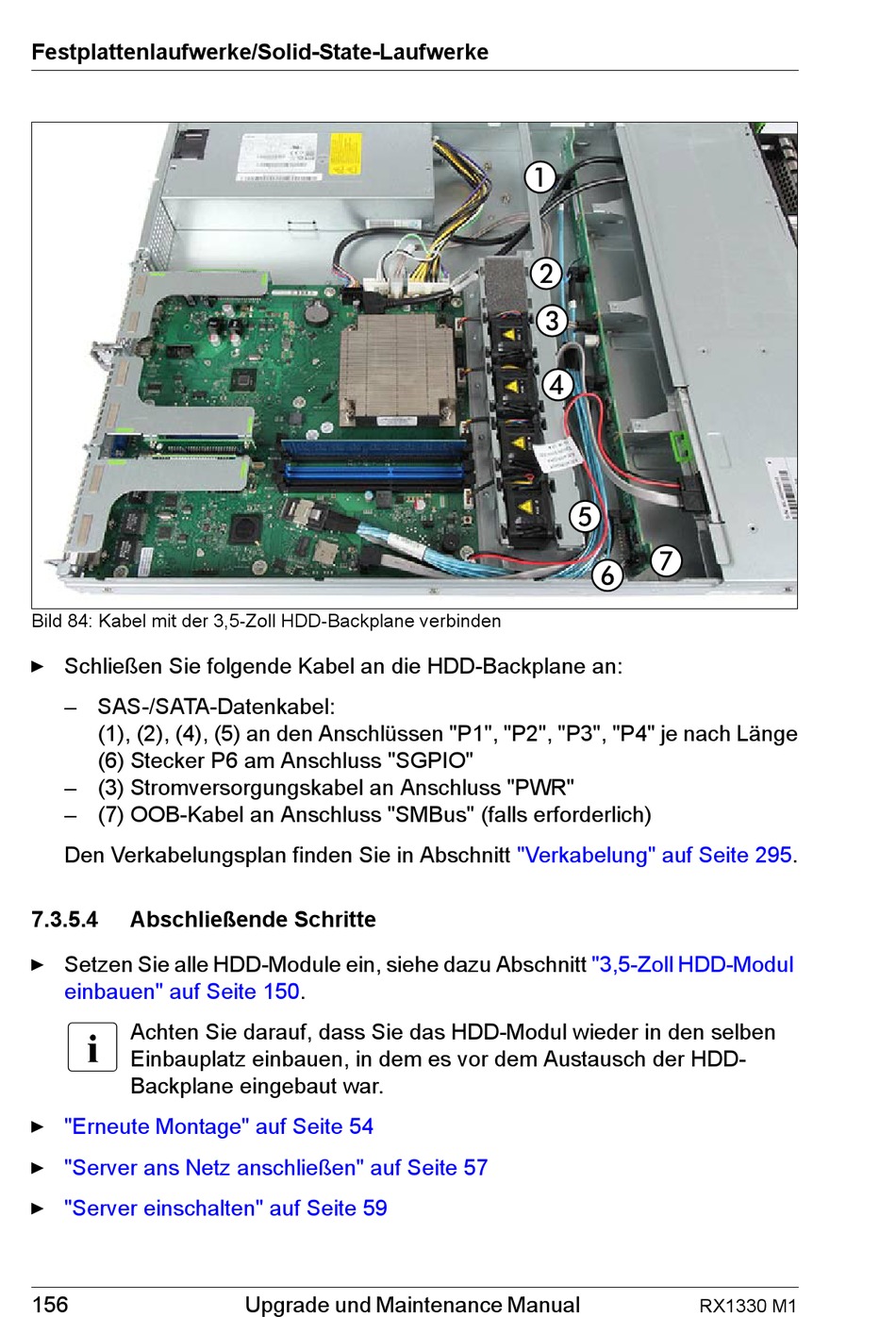

Bild 84: Kabel mit der 3,5-Zoll HDD-Backplane verbinden
Ê Schließen Sie folgende Kabel an die HDD-Backplane an:
– SAS-/SATA-Datenkabel:
(1), (2), (4), (5) an den Anschlüssen "P1", "P2", "P3", "P4" je nach Länge
(6) Stecker P6 am Anschluss "SGPIO"
– (3) Stromversorgungskabel an Anschluss "PWR"
– (7) OOB-Kabel an Anschluss "SMBus" (falls erforderlich)
Den Verkabelungsplan finden Sie in Abschnitt
7.3.5.4
Abschließende Schritte
Ê Setzen Sie alle HDD-Module ein, siehe dazu Abschnitt
einbauen" auf Seite
I
Achten Sie darauf, dass Sie das HDD-Modul wieder in den selben
Einbauplatz einbauen, in dem es vor dem Austausch der HDD-
Backplane eingebaut war.
"Erneute Montage" auf Seite 54
Ê
"Server ans Netz anschließen" auf Seite 57
Ê
"Server einschalten" auf Seite 59
Ê
156
150.
Upgrade und Maintenance Manual
"Verkabelung" auf Seite
"3,5-Zoll HDD-Modul
295.
RX1330 M1
