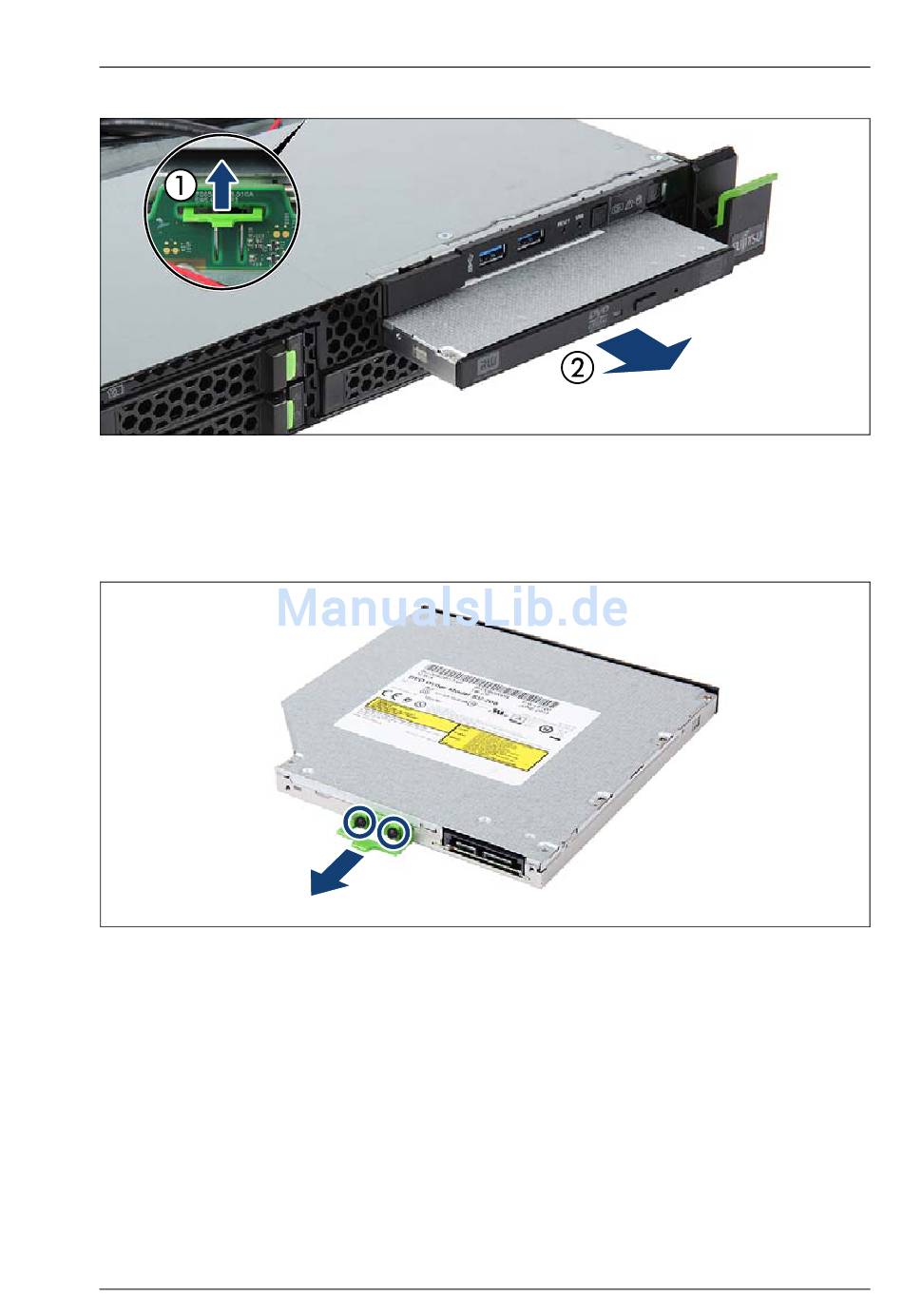

Bild 162: Optisches Laufwerk entfernen
Ê Drücken Sie den ODD-Haken in Pfeilrichtung, bis er ausrastet (1).
Ê Ziehen Sie das optische Laufwerk aus dem Einbauplatz (2).
Bild 163: ODD-Haken vom optischen Laufwerk entfernen
Ê Entfernen Sie die beiden Schrauben (siehe Kreise).
Ê Entfernen Sie den ODD-Haken.
Ê Wenn kein optisches Laufwerk installiert werden soll:
Ê Bewahren Sie den ODD-Haken in einer Verpackung auf (siehe Bild 155)
oder
Ê Befestigen Sie den ODD-Haken mit zwei Schrauben an der Lüfterbrücke
(siehe Bild 156).
RX1330 M1
Upgrade und Maintenance Manual
Optisches Laufwerk
237
