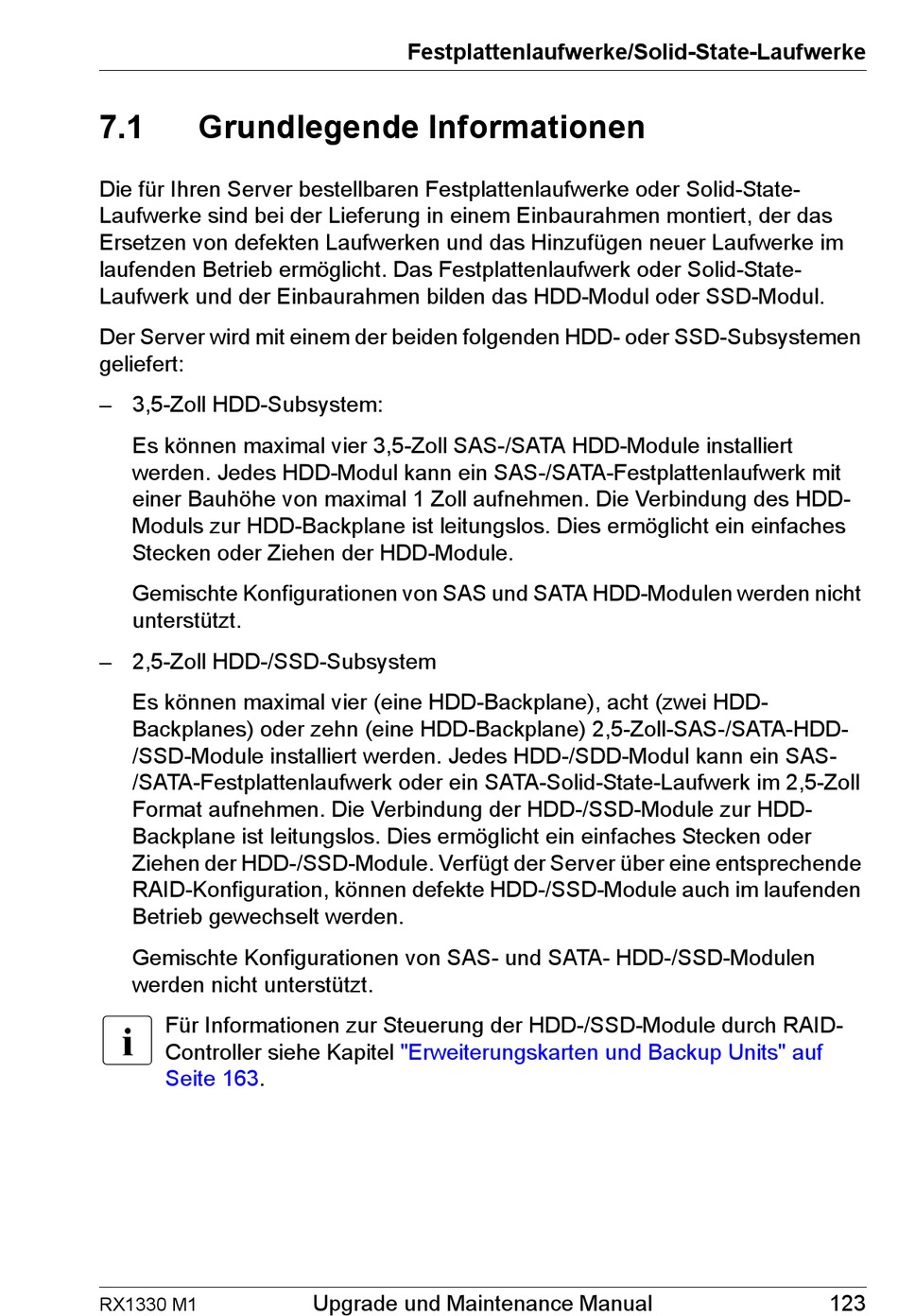

7.1
Grundlegende Informationen
Die für Ihren Server bestellbaren Festplattenlaufwerke oder Solid-State-
Laufwerke sind bei der Lieferung in einem Einbaurahmen montiert, der das
Ersetzen von defekten Laufwerken und das Hinzufügen neuer Laufwerke im
laufenden Betrieb ermöglicht. Das Festplattenlaufwerk oder Solid-State-
Laufwerk und der Einbaurahmen bilden das HDD-Modul oder SSD-Modul.
Der Server wird mit einem der beiden folgenden HDD- oder SSD-Subsystemen
geliefert:
– 3,5-Zoll HDD-Subsystem:
Es können maximal vier 3,5-Zoll SAS-/SATA HDD-Module installiert
werden. Jedes HDD-Modul kann ein SAS-/SATA-Festplattenlaufwerk mit
einer Bauhöhe von maximal 1 Zoll aufnehmen. Die Verbindung des HDD-
Moduls zur HDD-Backplane ist leitungslos. Dies ermöglicht ein einfaches
Stecken oder Ziehen der HDD-Module.
Gemischte Konfigurationen von SAS und SATA HDD-Modulen werden nicht
unterstützt.
– 2,5-Zoll HDD-/SSD-Subsystem
Es können maximal vier (eine HDD-Backplane), acht (zwei HDD-
Backplanes) oder zehn (eine HDD-Backplane) 2,5-Zoll-SAS-/SATA-HDD-
/SSD-Module installiert werden. Jedes HDD-/SDD-Modul kann ein SAS-
/SATA-Festplattenlaufwerk oder ein SATA-Solid-State-Laufwerk im 2,5-Zoll
Format aufnehmen. Die Verbindung der HDD-/SSD-Module zur HDD-
Backplane ist leitungslos. Dies ermöglicht ein einfaches Stecken oder
Ziehen der HDD-/SSD-Module. Verfügt der Server über eine entsprechende
RAID-Konfiguration, können defekte HDD-/SSD-Module auch im laufenden
Betrieb gewechselt werden.
Gemischte Konfigurationen von SAS- und SATA- HDD-/SSD-Modulen
werden nicht unterstützt.
I
Für Informationen zur Steuerung der HDD-/SSD-Module durch RAID-
Controller siehe Kapitel
Seite
163.
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
"Erweiterungskarten und Backup Units" auf
Upgrade und Maintenance Manual
123
