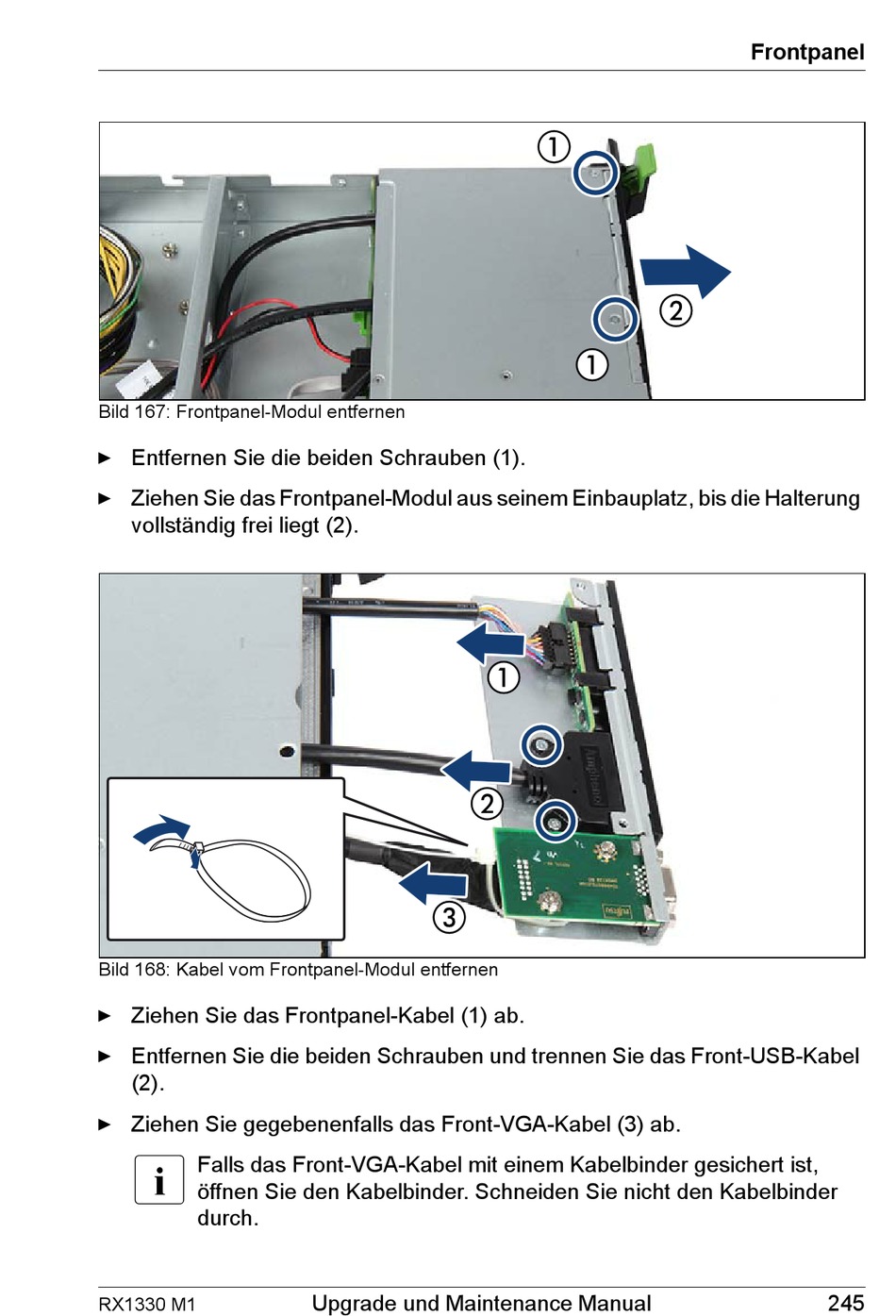

Bild 167: Frontpanel-Modul entfernen
Ê Entfernen Sie die beiden Schrauben (1).
Ê Ziehen Sie das Frontpanel-Modul aus seinem Einbauplatz, bis die Halterung
vollständig frei liegt (2).
Bild 168: Kabel vom Frontpanel-Modul entfernen
Ê Ziehen Sie das Frontpanel-Kabel (1) ab.
Ê Entfernen Sie die beiden Schrauben und trennen Sie das Front-USB-Kabel
(2).
Ê Ziehen Sie gegebenenfalls das Front-VGA-Kabel (3) ab.
I
Falls das Front-VGA-Kabel mit einem Kabelbinder gesichert ist,
öffnen Sie den Kabelbinder. Schneiden Sie nicht den Kabelbinder
durch.
RX1330 M1
Upgrade und Maintenance Manual
Frontpanel
245
