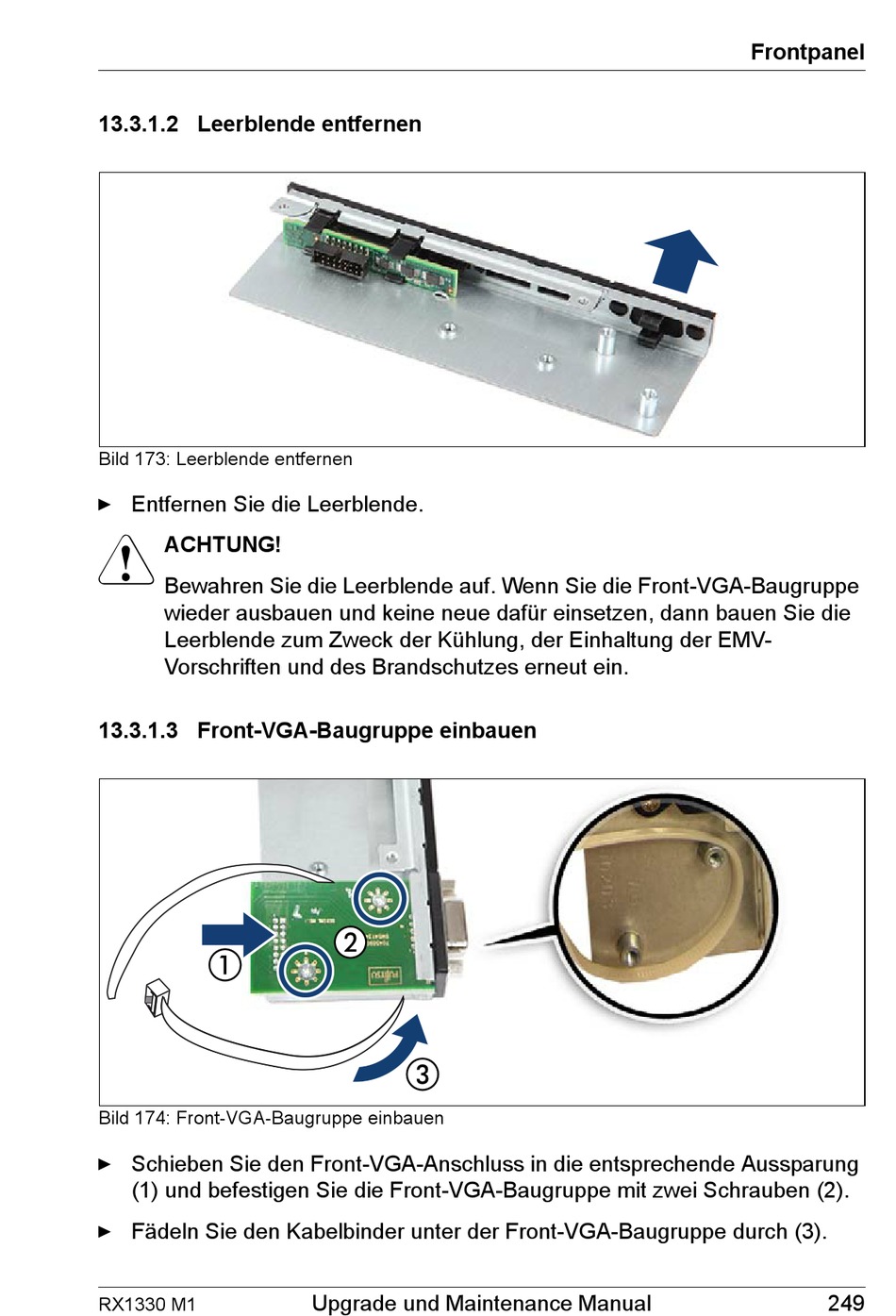

13.3.1.2 Leerblende entfernen

Bild 173: Leerblende entfernen
Ê Entfernen Sie die Leerblende.
V
ACHTUNG!
Bewahren Sie die Leerblende auf. Wenn Sie die Front-VGA-Baugruppe
wieder ausbauen und keine neue dafür einsetzen, dann bauen Sie die
Leerblende zum Zweck der Kühlung, der Einhaltung der EMV-
Vorschriften und des Brandschutzes erneut ein.

13.3.1.3 Front-VGA-Baugruppe einbauen

Bild 174: Front-VGA-Baugruppe einbauen
Ê Schieben Sie den Front-VGA-Anschluss in die entsprechende Aussparung
(1) und befestigen Sie die Front-VGA-Baugruppe mit zwei Schrauben (2).
Ê Fädeln Sie den Kabelbinder unter der Front-VGA-Baugruppe durch (3).
