Grundlegende Hardwareverfahren
Standard-Stromversorgung
Ê Schließen Sie gegebenenfalls den Netzstecker an eine geerdete
Schutzkontaktsteckdose der internen Stromversorgung an.
Ê Schließen Sie das Netzkabel an das Netzteil an.

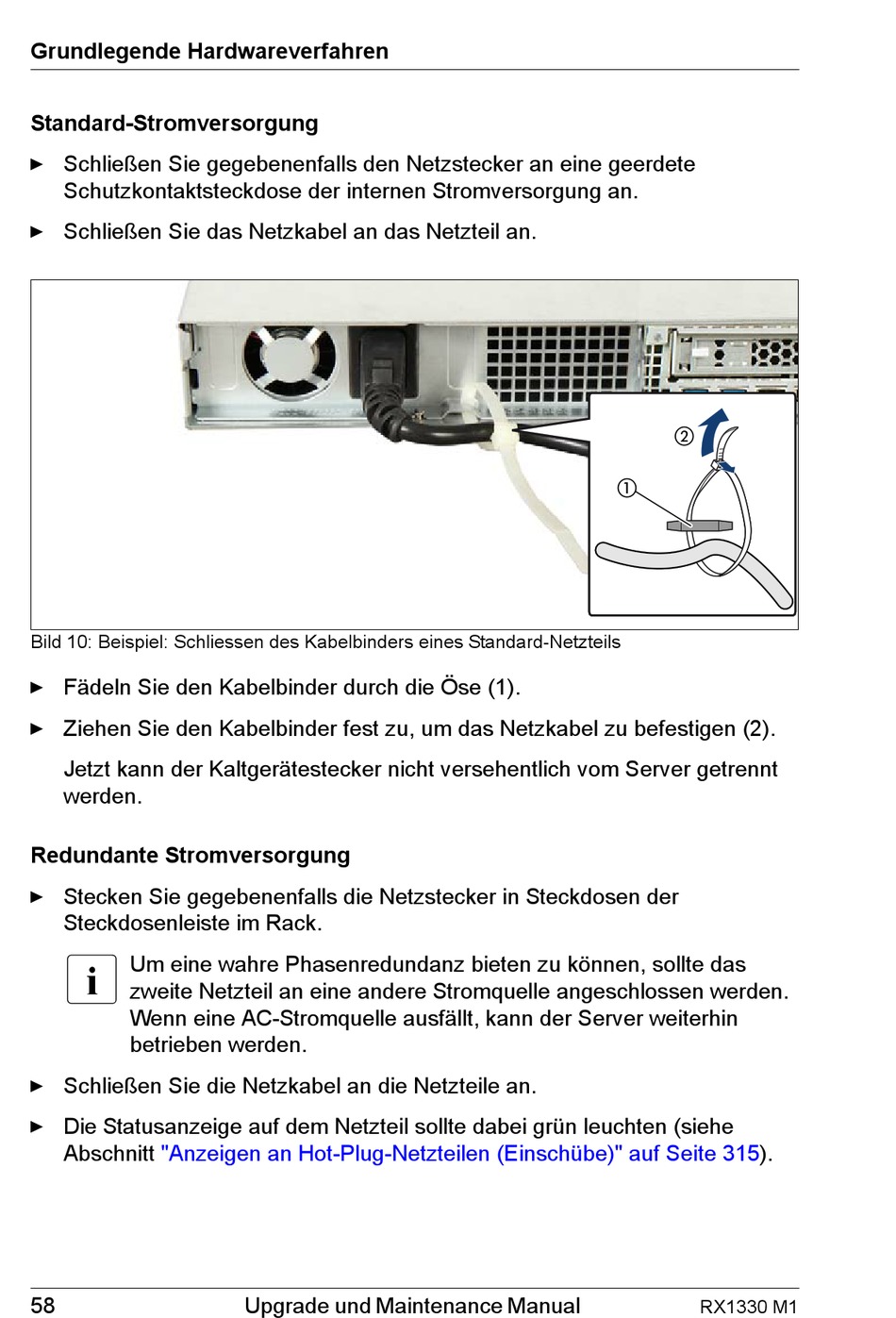

Bild 10: Beispiel: Schliessen des Kabelbinders eines Standard-Netzteils
Ê Fädeln Sie den Kabelbinder durch die Öse (1).
Ê Ziehen Sie den Kabelbinder fest zu, um das Netzkabel zu befestigen (2).
Jetzt kann der Kaltgerätestecker nicht versehentlich vom Server getrennt
werden.
Redundante Stromversorgung
Ê Stecken Sie gegebenenfalls die Netzstecker in Steckdosen der
Steckdosenleiste im Rack.
I
Um eine wahre Phasenredundanz bieten zu können, sollte das
zweite Netzteil an eine andere Stromquelle angeschlossen werden.
Wenn eine AC-Stromquelle ausfällt, kann der Server weiterhin
betrieben werden.
Ê Schließen Sie die Netzkabel an die Netzteile an.
Ê Die Statusanzeige auf dem Netzteil sollte dabei grün leuchten (siehe
Abschnitt
"Anzeigen an Hot-Plug-Netzteilen (Einschübe)" auf Seite
58
Upgrade und Maintenance Manual
315).
RX1330 M1
