Festplattenlaufwerke/Solid-State-Laufwerke
Rechts 4 x 2,5-Zoll-HDD-Backplane (A3C40157828)

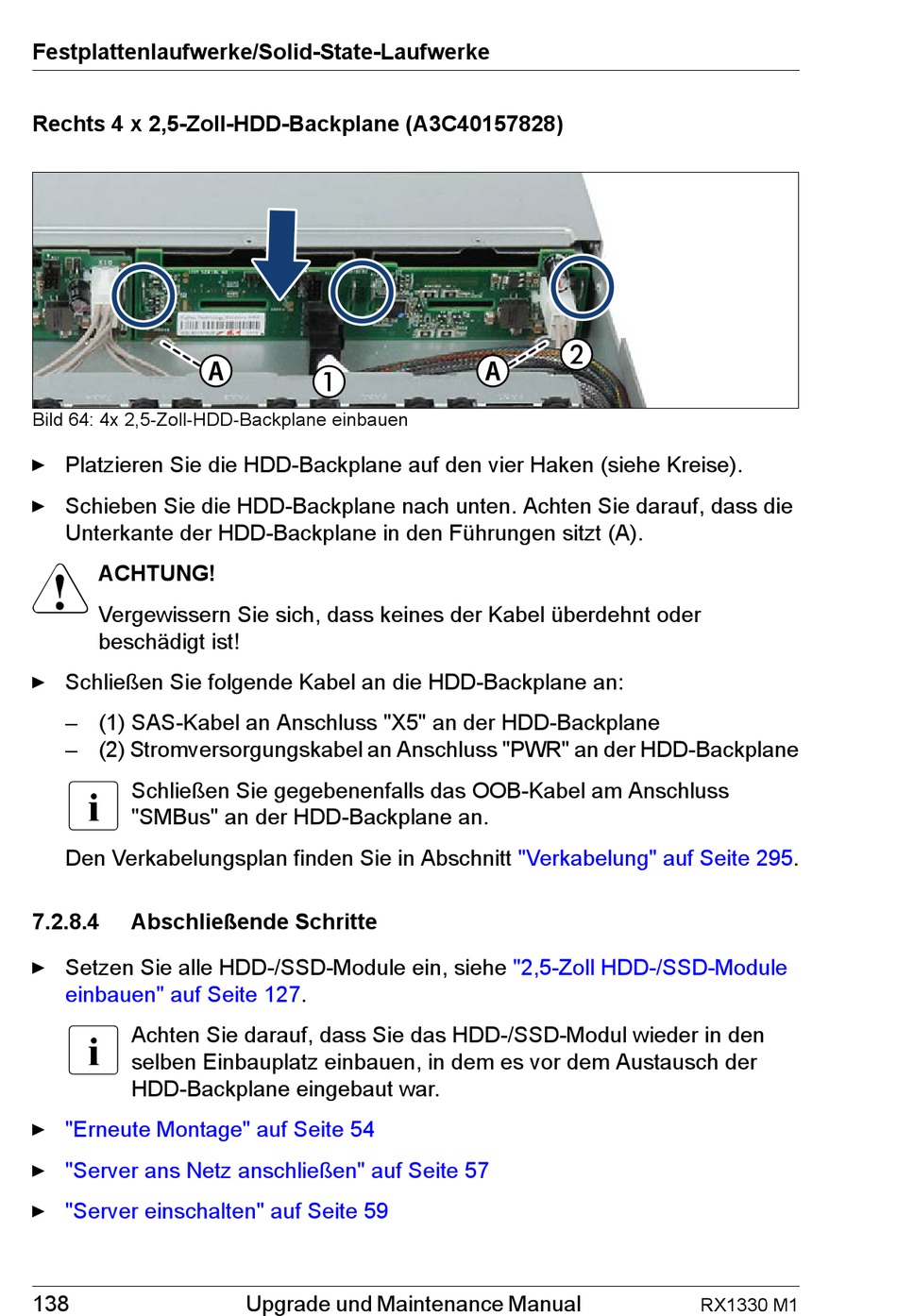

Bild 64: 4x 2,5-Zoll-HDD-Backplane einbauen
Ê Platzieren Sie die HDD-Backplane auf den vier Haken (siehe Kreise).
Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die
Unterkante der HDD-Backplane in den Führungen sitzt (A).
V
ACHTUNG!
Vergewissern Sie sich, dass keines der Kabel überdehnt oder
beschädigt ist!
Ê Schließen Sie folgende Kabel an die HDD-Backplane an:
– (1) SAS-Kabel an Anschluss "X5" an der HDD-Backplane
– (2) Stromversorgungskabel an Anschluss "PWR" an der HDD-Backplane
I
Schließen Sie gegebenenfalls das OOB-Kabel am Anschluss
"SMBus" an der HDD-Backplane an.
Den Verkabelungsplan finden Sie in Abschnitt
7.2.8.4
Abschließende Schritte
Ê Setzen Sie alle HDD-/SSD-Module ein, siehe
einbauen" auf Seite
I
Achten Sie darauf, dass Sie das HDD-/SSD-Modul wieder in den
selben Einbauplatz einbauen, in dem es vor dem Austausch der
HDD-Backplane eingebaut war.
"Erneute Montage" auf Seite 54
Ê
"Server ans Netz anschließen" auf Seite 57
Ê
"Server einschalten" auf Seite 59
Ê
138
127.
Upgrade und Maintenance Manual
"Verkabelung" auf Seite
"2,5-Zoll HDD-/SSD-Module
295.
RX1330 M1
