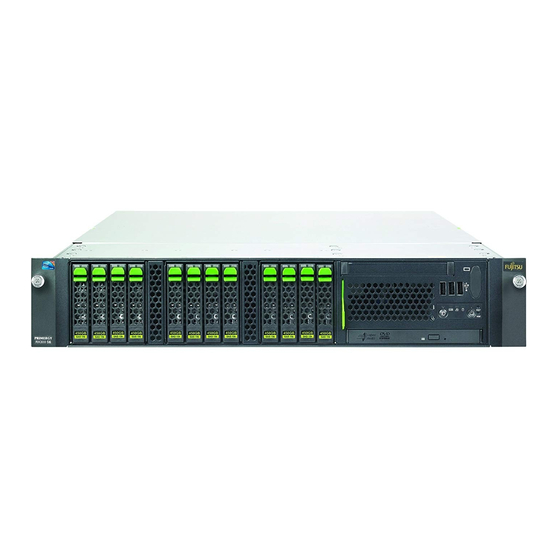

Fujitsu PRIMERGY RX300 S6 Betriebsanleitung

Serversystem
Vorschau ausblenden Andere Handbücher für PRIMERGY RX300 S6:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
PRIMERGY RX300 S6
Betriebsanleitung
Ausgabe Januar 2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX300 S6

Inhaltszusammenfassung für Fujitsu PRIMERGY RX300 S6

  • Seite 1 Betriebsanleitung - Deutsch PRIMERGY RX300 S6 Betriebsanleitung Ausgabe Januar 2011...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Bevor Sie Dieses Handbuch Lesen

    Bevor Sie dieses Handbuch lesen Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations".
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Benutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Benutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Betriebsanleitung...
  • Seite 6 Betriebsanleitung RX300 S6...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..12 Übersicht über die Dokumentation .
  • Seite 8 Server an die Stromquelle anschließen ... . 69 4.4.1 RX300 S6 an die Netzspannung anschließen ..69 4.4.1.1 Netzkabel anschließen ....69 4.4.1.2 Kabelbinder verwenden .
  • Seite 9 Bildschirmanzeige erscheint nicht oder wandert ..95 Uhrzeit und Datum stimmen nicht ....96 System fährt nicht hoch ....96 Laufwerke beim Systemstart "dead"...
  • Seite 10 Anhang: Technische Daten des Servers ... 127 Stichwörter ....... . 133 Betriebsanleitung RX300 S6...

  • Seite 11: Einleitung

    RX300 S6 eignet sich ideal für Anwendungen und Nutzungsbereiche, bei denen maximale Skalierbarkeit, Performance und Verfügbarkeit in einem platzsparenden Rack-Schrank gefordert sind. Der PRIMERGY RX300 S6 bietet eine ausbalancierte Architektur, die die nächste Generation Arbeitsspeicher (DDR3) und I/O-Technologien (PCIe Gen2) beinhaltet. Die Backplanes für 6*3,5", 8*2,5" und 12*2,5"...

  • Seite 12: Konzept Und Zielgruppen Dieses Handbuchs

    Konzept und Zielgruppen dieses Handbuchs Konzept und Zielgruppen dieses Handbuchs Diese Betriebsanleitung zeigt Ihnen, wie Sie den Server aufstellen, in Betrieb nehmen und bedienen können. Die Betriebsanleitung richtet sich an den Verantwortlichen, der für die Installation der Hardware und den ordnungsgemäßen Betrieb des Systems zuständig ist.

  • Seite 13: Übersicht Über Die Dokumentation

    – Handbuch "PRIMERGY RX300 S6 Server Betriebsanleitung" – Handbuch "PRIMERGY RX300 S6 Server Options Guide" – "System Board D2619-N15 für PRIMERGY RX300 S6 Technisches Handbuch" – Handbuch "D2619-N15 BIOS Setup Utility für PRIMERGY RX300 S6 und TX300 S6" Betriebsanleitung RX300 S6...
  • Seite 14 Sie unter der Bestellnummer U15000-C289 die jeweils aktuelle Version beziehen. Die für den Japanischen Markt geltende Bestellnummer finden Sie im Konfigurator des Servers http://primeserver.fujitsu.com/primergy/system.html). Diese PDF-Dateien sind auch über das Internet als Download kostenlos erhältlich: Unter finden Sie eine http://manuals.ts.fujitsu.com...

  • Seite 15: Leistungsmerkmale

    Handbuch "ServerView Suite Local Service Concept - LSC" auf der ServerView Suite DVD 2). Darüberhinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu Technology Solutions - angezeigt. Der ServerView Operations Manager verweist Sie im Fehlerfall sofort in den Illustrated Spares-Ersatzteilkatalog des entsprechenden Servers, direkt auf das betroffene Bauteil und seine Bestellinformation.
  • Seite 16 Schlüsseln ist optional erhältlich. Dieser Baustein ermöglicht Dritt-Hersteller- Programmen die Speicherung von Schlüsselinformationen (z. B. Laufwerksverschlüsselung mittels Windows BitLocker Drive Encryption). Die Aktivierung des TPMs erfolgt über das System BIOS (siehe hierzu Fujitsu Technology Solutions BIOS-Handbuch). ACHTUNG! – Beachten Sie bitte bei der Verwendung des TPMs die Programmbeschreibungen der Dritt-Hersteller.
  • Seite 17 Leistungsmerkmale Einer dieser Steckplätze (Steckplatz 1) ist belegt mit einem von zwei möglichen SAS/SATA-RAID-Controllern. Fujitsu Technology Solutions bietet eine einzigartige patentierte Lösung um höchst mögliche Bandbreite zu liefern mit vier PCIe-Gen2-x8-Steckplätzen: Von den vier PCIe-Gen2-x4-Steckplätzen können je zwei als PCIe-Gen2-x8- Steckplätze genutzt werden, wenn der Nachbarsteckplatz frei ist.
  • Seite 18 Leistungsmerkmale Festplattenlaufwerke Der Server ist in folgenden Laufwerks-Konfigurationen verfügbar: 6*3,5-Zoll SAS/SATA-Festplattenlaufwerke: bis zu sechs (2x3) Festplattenmodule mit jeweils einem 3,5-Zoll SAS/SATA- Festplattenlaufwerk mit einer Bauhöhe von maximal 1 Zoll. Einbauplatz für ein optionales 3,5-Zoll DAT- oder RDX-Laufwerk. Bild 2: RX300 S6 mit 6*3,5 Zoll Festplattenmodulen 8*2,5-Zoll SAS/SATA-Festplattenlaufwerke: bis zu acht (2x4) Festplattenmodule mit jeweils einem 2,5-Zoll SAS/SATA- Festplattenlaufwerk mit einer Bauhöhe von maximal 15 mm.
  • Seite 19 Leistungsmerkmale Bild 4: RX300 S6 mit 12*2,5 Zoll Festplattenmodulen Die Verbindung zur SAS/SATA-Rückwand erfolgt kabellos. Dies ermöglicht ein einfaches Stecken oder Ziehen der Festplattenmodule (weitere Einzelheiten siehe Abschnitt "Hot-Plug-Festplattenlaufwerke" auf Seite 105). Das Festplattensystem ist für SAS/SATA ausgelegt mit jeweils einem Kanal für jedes Festplattenlaufwerk.
  • Seite 20 Leistungsmerkmale Für Konfigurationen der internen Festplattenlaufwerke werden die RAID- Level 0, 1, 10,1E, 5, 50, 6 und 60 unterstützt. Optional kann eine BBU (= Battery Backup Unit) die Speicherinhalte auch bei einem Stromausfall sichern. Es steht eine Cache-Speichergröße von 512 Mbyte zur Verfügung. Nähere Informationen zur Controller-Konfiguration finden Sie im Abschnitt "Server konfigurieren"...
  • Seite 21 Leistungsmerkmale USB-Anschluss (extern) Drei USB-Anschlüsse an der Frontseite des Gerätes unterstützen den Servicetechniker bei der Arbeit. Bei den USB-Anschlüssen an der Frontseite beträgt die maximale Länge des externen Kabels zwei Meter. Zusätzlich stehen auf der Rückseite des Gerätes vier weitere USB-Anschlüsse zur Verfügung.
  • Seite 22 Leistungsmerkmale Stromversorgung Der Server verfügt im Grundausbau über ein Hot-Plug-Netzteil das sich automatisch auf eine Netzspannung im Bereich von 100 V - 240 V einstellt. Optional kann mit einem zusätzlichen Netzteil die Stromversorgung zu einer redundanten Stromversorgung erweitert werden. Bei Defekt eines Netzteils gewährleistet die redundante Konfiguration den Weiterbetrieb.
  • Seite 23 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysing-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Die RAID-Funktionalität des SAS-RAID-Controllers unterstützt RAID-Level 0, 1, 10, 1E, 5, 50, 6 und 60 und erhöhen die Verfügbarkeit des Systems.
  • Seite 24 Leistungsmerkmale iRMC S2 mit integriertem Service-LAN-Anschluss Die Features des iRMC S2 Advanced Video Redirection und Remote Storage sind optional verfügbar. Der iRMC S2 (integrated Remote Management Controller) ist ein BMC mit integriertem Service-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten angeboten wurde. Auf diese Weise ermöglicht der iRMC S2 die umfassende Kontrolle von PRIMERGY Servern, unabhängig vom Systemstatus, insbesondere also auch die Kontrolle von PRIMERGY Servern, die sich im "out-of-Band"-Systemstatus befinden.
  • Seite 25 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu Technology Solutions realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann.
  • Seite 26 Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC S2 (integrated Remote Management Controller) kann der PRIMERGY RX300 S6 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.

  • Seite 27: Darstellungsmittel

    Darstellungsmittel ServerView Remote Management ServerView Remote Management ist die Remote-Management-Lösung von Fujitsu für PRIMERGY-Server. ServerView Remote Management und die entsprechenden, auf dem System Board integrierten Hardware-Komponenten ermöglichen eine Fern-Überwachung und -Wartung sowie eine schnelle Wiederherstellung der Betriebsbereitschaft im Fehlerfall. Durch eine Remote-Überwachung und -Wartung werden zeit- und kostenaufwändige Vor-Ort-Einsätze reduziert und Servicekosten gesenkt.
  • Seite 28 Darstellungsmittel kennzeichnet zusätzliche Informationen, Hinweise und Tipps. Betriebsanleitung RX300 S6...

  • Seite 29: Technische Daten

    Technische Daten Technische Daten Elektrische Daten (Hot-Plug-Netzteil) Nennspannungsbereich 100 V - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom im Grundausbau 4,2 A - 1, A / 100 V - 240 V Nennstrom maximal 8,0 A - 3,5 A / 100 V - 240 V Wirkleistung 733 W Scheinleistung...
  • Seite 30 Technische Daten Eingehaltene Normen und Standards Produktsicherheit IEC 60950-1/2, EN 60950-1/2, UL/CSA 60950-1/2, CNS 14336 / GB 4943 / EN 50371 Ergonomie IK1 ITB2000:2009 Elektromagnetische FCC class A Verträglichkeit CNS 13438 class A, VCCI class A AS/NZS CISPR 22 class A / GB 9254 class A GB 17625, KN22 Störaussendung EN 55022 class A, EN 300386, KN29...
  • Seite 31 Technische Daten Mechanische Werte Breite 445 mm Tiefe 770 mm Höhe 85,9 mm or 2HU Einbautiefe im Rack 735 mm Kabeltiefe im Rack 100 mm (1000 mm Rack empfohlen) Gewicht Ca. 25 kg (abhängig vom Ausbau). Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3...
  • Seite 32 Technische Daten arbeitsplatzbezogener Schalldruckpegel < 45 dB(A) (Standby) (ISO 9296) am Nachbararbeitsplatz < 45 dB(A) (Betrieb) Betriebsanleitung RX300 S6...

  • Seite 33: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Machen Sie sich bitte zu allererst mit den Sicherheitshinweisen im "Wichtige Hinweise"...
  • Seite 34 Ê Konfigurieren Sie den Server und installieren Sie das gewünschte Betriebssystem und die gewünschten Anwendungen. Hierzu haben Sie folgende Möglichkeiten: – Remote-Installation mit dem ServerView Installation Manager: Mit Hilfe der beiliegenden ServerView Suite DVD 1 können Sie auf komfortable Weise den Server konfigurieren und anschließend das Betriebssystem installieren.

  • Seite 35: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 36 Sicherheitshinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle Hinweise für die Umgebungsbedingungen Ihres Gerätes. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 37 Sicherheitshinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 38 Sicherheitshinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen und Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen.
  • Seite 39 Sicherheitshinweise Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt und können durch statische Elektrizität beschädigt werden. Bevor Sie sie anfassen, berühren Sie zunächst ein Metallteil des Servers, um statische Elektrizität aus dem Körper abzuleiten. Schaltkreise auf Baugruppen oder gelötete Teile dürfen nicht berührt werden.
  • Seite 40 Sicherheitshinweise Umgang mit CDs/DVDs/BDs und optische Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen.
  • Seite 41 Sicherheitshinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche nicht zu berühren.
  • Seite 42 Sicherheitshinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 43 Sicherheitshinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 5: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den geerdeten Schutzkontakt-Steckdosen, bevor Sie Komponenten mit EGB ein- oder ausbauen.

  • Seite 44: Energy Star

    ENERGY STAR Außerdem zu beachten Beachten Sie bei der Reinigung die Hinweise im Abschnitt "Server reinigen" auf Seite Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie z. B. Technisches Handbuch, DVD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 45: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 46: Server Transportieren

    Server transportieren WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 47: Hinweise Zum Einbau Des Servers Im Rack

    Hinweise zum Einbau des Servers im Rack Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan siehe " 安全上の注意およびその他の重要情報 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der Griffe auf der Frontblende heben.

  • Seite 48: Umweltschutz

    Umweltschutz Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 49 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 50 Umweltschutz Betriebsanleitung RX300 S6...

  • Seite 51: Installation Der Hardware

    Installation der Hardware ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ausgesetzt werden (siehe "Technische Daten" auf Seite 29). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, bevor Sie den Server in Betrieb nehmen.

  • Seite 52: Auspacken Des Servers

    Auspacken des Servers Auspacken des Servers ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (For the Japanese market, please refer to " 安全上の注意 ".) Packen Sie den Server erst am Aufstellungsort aus.

  • Seite 53: Server Ins Rack Ein-/Ausbauen

    4.2.1 Anforderungen an das Rack-System Die Fujitsu-Racksysteme PRIMECENTER Rack, DataCenter Rack und 19-Zoll Standard-Rack (für Japan) unterstützen den Einbau von PRIMERGY- Servern. Der Einbau in die zur Zeit gängigen Racksysteme verschiedener Fremdhersteller (3rd-Party Rack) wird zum großem Teil unterstützt.
  • Seite 54 Server ins Rack ein-/ausbauen PRIMECENTER Rack und DataCenter Rack bieten ein erweitertes Kabelmanagement im seitlichen Rackbereich. Für PRIMECENTER Racks und DataCenter Racks: Die Montage der Schienen in den verschiedenen Racks wird in den nächsten Abschnitten beschrieben. Die Montage des Kabelmanagements wird ausführlich im Technischen Handbuch zum jeweiligen Rack beschrieben.
  • Seite 55 Server ins Rack ein-/ausbauen +/- 1,6mm Bild 6: Mechanische Voraussetzungen Betriebsanleitung RX300 S6...

  • Seite 56: Einbau Ins Primecenter/Datacenter Rack

    Server ins Rack ein-/ausbauen – Die Funktionsfähigkeit der Sicherheitsmechanismen, wie z. B. Stopper oder Rückhaltesysteme am Server, muss sichergestellt sein. – Die Form der Rack-Montageholme muss die frontale Verschraubung der Trägersysteme gewährleisten. Die Trägersysteme sind mit einer Längenausgleich-Möglichkeit versehen, um auch eine Anpassung an verschiedene Rack-Tiefen zu gewährleisten. –...
  • Seite 57 Server ins Rack ein-/ausbauen Tragewinkel montieren Für die Montage des linken Trägersystems ins entsprechende Rack wird zuerst der mitgelieferte Tragewinkel am linken hinteren Montageholm bündig mit der Gerät-Unterkante montiert. Bild 7: Tragewinkel montieren Ê Positionieren Sie den Tragewinkel in der entsprechenden Höhe am linken hinteren Montageholm (Noppe in entsprechende Öffnung setzen) (1) und befestigen Sie ihn mit zwei mitgelieferten Zentrierbefestigungen M5 (2).
  • Seite 58 Server ins Rack ein-/ausbauen Äußere Teleskopschiene entfernen Bild 8: Äußere Teleskopschiene entfernen Ê Ziehen Sie die Teleskopschiene vollständig auseinander (1). Ê Entriegeln Sie die äußere Teleskopschiene und entfernen sie diese. Bei Vollauszugsschienen (a): Drücken Sie den Sicherungshebel, um die Serverschiene zu entriegeln. Bei Teilauszugsschienen (b): Drücken Sie auf die Entriegelungsfeder, um die Serverschiene zu entriegeln.
  • Seite 59 Server ins Rack ein-/ausbauen Trägersysteme einbauen Bild 9: Linkes Trägersystem ins PRIMECENTER/DataCenter Rack montieren Ê Positionieren Sie das linke Trägersystem am Tragewinkel (Haltebolzen einsetzen) - siehe (1). Ê Spannen Sie das linke Trägersystem (2) zwischen dem linken vorderen Montageholm und dem Tragewinkel, indem Sie das Trägersystem zusammendrücken, am vorderen Holm positionieren und sie wieder freilassen.
  • Seite 60 Server ins Rack ein-/ausbauen Ê Stecken Sie (3) die Sicherheitsverriegelung ("Safety Lock") in den Schnappverschluss. ACHTUNG! Stellen Sie sicher, dass die Sicherheitsverriegelung gesteckt ist, bevor der Server eingesetzt wird! Ê Wiederholen Sie die Schritte mit dem rechten Trägersystem (am vorderen und hinteren rechten Montageholm).
  • Seite 61 Server ins Rack ein-/ausbauen Server vorbereiten Für Japan: Eine genauere Erklärung sowie Informationen zu anderen Trägersystemen finden Sie in der Rack-Montageanleitung. Bild 11: Server vorbereiten Ê Setzen Sie die äußere Teleskopschienen auf die Serverseiten (siehe Pfeil 1 Bild 11). Ê Schieben Sie die aufgesetzten äußere Teleskopschienen nach vorne, um sie zu fixieren (siehe Pfeil 2 in Bild 11).
  • Seite 62 Server ins Rack ein-/ausbauen Server einsetzen Für Japan: Eine genauere Erklärung sowie Informationen zu anderen Trägersystemen finden Sie in der Rack-Montageanleitung. Bild 12: Server einsetzen ACHTUNG! Stellen Sie sicher, dass die Sicherheitsverriegelung gesteckt ist, bevor der Server eingesetzt wird (siehe Bild 9 auf Seite 59).

  • Seite 63: Einbau In 3Rd-Party Racks

    Handbuch zum entsprechenden Rack beschrieben. 4.2.3 Einbau in 3rd-Party Racks Die Trägersysteme von Fujitsu sind uneingeschränkt für den Einsatz in 3rd-Party- Racks für Standardserver (Einbautiefe 714 - 785 mm) geeignet. Ê Nehmen Sie das Handbuch des Rack-Herstellers in Bezug auf den mechanischen Einbau bzw.
  • Seite 64 Server ins Rack ein-/ausbauen Racks mit Einbautiefe von 735 mm Für den Einbau in Rack-Systeme mit einer Einbautiefe von 735 mm ist kein Längenausgleich der Teleskopschienen notwendig. Ê Befestigen Sie die Trägersysteme wie in Abschnitt "Trägersysteme einbauen" auf Seite 59 beschrieben.

  • Seite 65: Installation In Einem Telekommunikations-Rack Mit 48 V Gleichstrom

    4.2.4 Installation in einem Telekommunikations-Rack mit 48 V Gleichstrom Die Trägersysteme von Fujitsu sind uneingeschränkt für den Einsatz in 3rd-Party- Racks für Standardserver (Einbautiefe 714 - 785 mm) geeignet. Ê Nehmen Sie das Handbuch des Rack-Herstellers in Bezug auf den mechanischen Einbau bzw.

  • Seite 66: Geräte An Server Anschließen

    Geräte an Server anschließen Geräte an Server anschließen Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "Options Guide". RX300 S6 Bild 13: Anschlussfeld an der Rückseite serieller Anschluss COM2 (türkis)
  • Seite 67 Geräte an Server anschließen RX300 S6 CG Bild 14: Anschlussfeld an der Rückseite der CG-Version serieller Anschluss COM2 (türkis) Service-LAN-Anschluss serieller Anschluss COM1* System-LAN-Anschluss (LAN (turquoise) Bildschirmanschluss (blau) Shared-LAN-Anschluss (LAN 1) USB-Anschlüsse (schwarz) Die serielle Schnittstelle COM1 kann als Standardschnittstelle oder zur Kommunikation mit dem iRMC S2 verwendet werden.
  • Seite 68 Geräte an Server anschließen Drei zusätzliche USB-Anschlüsse (1) befinden sich an der Frontseite des Servers (Bild 15): 1 1 1 Bild 15: Frontseite: Zusätzliche USB-Anschlüsse Ein gleichzeitiger Anschluss von Komponenten mit hohem Strombedarf (z. B. externen USB-Festplattenlaufwerken) kann zum Abschalten dieser USB-Anschlüsse führen.

  • Seite 69: Server An Die Stromquelle Anschließen

    Server an die Stromquelle anschließen Server an die Stromquelle anschließen Der Server verfügt im Grundausbau über ein Hot-Plug-Netzteil. Um eine redundante Stromversorgung zu erreichen, kann ein zweites Hot-Plug- Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. Jedes Hot-Plug-Netzteil kann im laufenden Betrieb ersetzt werden (siehe "Hot-Plug-Netzteile"...

  • Seite 70: Kabelbinder Verwenden

    Server an die Stromquelle anschließen Ê Schließen Sie das Stromversorgungskabel mit dem Kaltgerätestecker an das Netzteil des Servers, bzw. den Netzstecker an eine Schutzkontaktsteckdose der Steckdosenleiste im Rack an (siehe Technisches Handbuch zum Rack). Verfügt der Server über zwei Hot-Plug-Netzteile, kann der Netzanschluss des Servers mit Phasenredundanz hergestellt werden.

  • Seite 71: Rx300 S6 Cg An Eine Gleichstromquelle Anschließen

    Server an die Stromquelle anschließen Ê Ziehen Sie den Kabelbinder fest zu, um das Stromversorgungskabel zu befestigen. Jetzt kann der Kaltgerätestecker nicht versehentlich vom Server getrennt werden. Sie können den Kabelbinder wieder lösen, indem Sie die kleine Verriegelung öffnen. 4.4.2 RX300 S6 CG an eine Gleichstromquelle anschließen 4.4.2.1...

  • Seite 72: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hinweise zum Anschließen/Lösen von Kabeln Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Leitungen während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.

  • Seite 73: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Bedien- und Anzeigeelemente 5.1.1 Die Frontseite Bild 19: Frontseite: Anzeige- und Bedienelemente 1 3 x USB-Anschlüsse Global-Error-Anzeige 2 Bildschirmanschluss (VGA) CSS-Anzeige (optional) 3 Reset-Taste ID-Anzeige / ID-Taste 4 NMI-Taste 10 Anzeige DVD-Laufwerksaktivität 5 Betriebsanzeige / Ein-/Aus-Taste...

  • Seite 74: Bedienelemente

    Bedien- und Anzeigeelemente 6 Anzeige Festplattenaktivität 5.1.1.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein- /Aus-Taste das System ausgeschaltet. Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung.

  • Seite 75: Anzeigen Am Bedienfeld

    Bedien- und Anzeigeelemente 5.1.1.2 Anzeigen am Bedienfeld Betriebsanzeige (zweifarbig) Leuchtet grün, wenn der Server eingeschaltet ist. Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Anzeige Festplattenaktivität (grün) Leuchtet grün, wenn auf ein internes Laufwerk (Festplattenlaufwerk oder Backup-Laufwerk) zugegriffen wird. Global-Error-Anzeige (orange) –...
  • Seite 76 Bedien- und Anzeigeelemente CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...

  • Seite 77: Anzeigen An Den Laufwerken

    Bedien- und Anzeigeelemente 5.1.1.3 Anzeigen an den Laufwerken Anzeige DVD-Laufwerksaktivität Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 20: Anzeigen am 3,5-Zoll-Festplattenmodul und am 2,5-Zoll-Festplattenmodul 1 LED HDD BUSY grün – leuchtet: HDD in active phase (Laufwerk aktiv) –...
  • Seite 78 Bedien- und Anzeigeelemente SSD-Anzeigen Bild 21: Anzeigen auf den SSD-Laufwerken 1 LED BUSY grün – Leuchtet: SSD in active phase (Laufwerk aktiv) – Leuchtet nicht: SSD inactive (Laufwerk nicht aktiv) 2 LED FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –...

  • Seite 79: Die Rückseite

    Bedien- und Anzeigeelemente 5.1.2 Die Rückseite CSS-, Global-Error- und ID-Anzeige Bild 22: Anzeigen am Anschlussfeld: Global-Error-/CSS-/ID-Anzeige Global-Error-/CSS-/ID-Anzeige (orange, gelb und blau) Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert.
  • Seite 80 Bedien- und Anzeigeelemente CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...
  • Seite 81 Bedien- und Anzeigeelemente LAN-Anzeigen 1 2 3 4 Bild 23: Anzeigen am Anschlussfeld: LAN-Anzeigen LAN- Leuchtet grün, wenn eine LAN-Verbindung vorhanden Verbindung/Tr ist. ansfer Leuchtet nicht, wenn keine LAN-Verbindung vorhanden (Service-LAN) ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet grün, bei einer LAN-Transferrate von Geschwindigk 100 Mbit/s.
  • Seite 82 Abhängig von den Einstellungen im BIOS-Setup kann der Standard- LAN-Anschluss 1 auch als Service-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im Handbuch "D2619-N15 BIOS Setup Utility für PRIMERGY RX300 S6 und TX300 S6". Anzeigen am Hot-Plug-Netzteil 100 V - 240 V Bild 24: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung...

  • Seite 83: Anzeigen Der Hot-Plug-Lüftern

    Bedien- und Anzeigeelemente Anzeigen am Hot-Plug-Netzteil 40,5 V - 57 V Bild 25: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, jedoch eine primäre Gleichstromquelle vorhanden ist (Standby-Betrieb). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert.

  • Seite 84: Server Einschalten/Ausschalten

    Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw.
  • Seite 85 Server einschalten/ausschalten Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 88 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 89). – Bereits installiertes System: Ê...
  • Seite 86 Server einschalten/ausschalten – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S2). – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste "hart"...

  • Seite 87: Server Konfigurieren

    Server konfigurieren Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfigurierung des Servers und zur Installation des Betriebssystems. 5.3.1 SAS/SATA-Controller konfigurieren Der Server verfügt über einen SAS/SATA-RAID-Controller mit "Integrated Mirroring Enhanced"-Funktionalität oder mit "MegaRAID-Funktionalität". Sie können den SAS/SATA-RAID-Controller entweder vor oder während der Installation mit dem ServerView Installation Manager konfigurieren.

  • Seite 88: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Server konfigurieren 5.3.2 Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager Mit Hilfe des ServerView Installation Managers auf der beiliegenden PRIMERGY ServerView Suite DVD 1 können Sie neben der Betriebssystem- Installation auf komfortable Weise den Server konfigurieren. Dies umfasst die Konfiguration Server-spezifischer Einstellungen mittels ServerView Configuration Manager und die RAID-Controller-Konfigurierung mittels ServerView RAID Manager.

  • Seite 89: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Server konfigurieren 5.3.3 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager SAS/SATA-RAID-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS/SATA-Controller konfigurieren" auf Seite 87 beschrieben. SAS/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS/SATA-Controller konfigurieren"...

  • Seite 90: Server Reinigen

    Server reinigen Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.

  • Seite 91: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Das Rack-Modell wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen.
  • Seite 92 Sicherheitsfunktionen des BIOS-Setup Betriebsanleitung RX300 S6...

  • Seite 93: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheitshinweise und andere wichtige Informationen" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 94: Server Schaltet Sich Ab

    Server schaltet sich ab Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie im ServerView Operations Manager die Fehlerliste bzw. die ErrorLog-Datei, und versuchen Sie den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 95: Bildschirm Zeigt Flimmernde Streifen

    Bildschirm zeigt flimmernde Streifen Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. Ê...

  • Seite 96: Uhrzeit Und Datum Stimmen Nicht

    Uhrzeit und Datum stimmen nicht Uhrzeit und Datum stimmen nicht Ê Stellen Sie Uhrzeit bzw. Datum im Betriebssystem oder im BIOS-Setup unter dem Menü Main mit System Date und System Time ein. Beachten Sie, dass die Systemzeit durch das Betriebssystem beeinflusst werden kann.

  • Seite 97: Hinzugefügtes Laufwerk Fehlerhaft

    Hinzugefügtes Laufwerk fehlerhaft Hinzugefügtes Laufwerk fehlerhaft RAID-Controller für Laufwerk nicht konfiguriert Der Einbau ist wahrscheinlich bei ausgeschaltetem System erfolgt. Ê Konfigurieren Sie mit dem entsprechenden Utility den RAID-Controller nachträglich für das Laufwerk. Informationen finden Sie in der Dokumentation zum RAID-Controller. oder Ê...

  • Seite 98: Tastatur Oder Maus Zeigt Keine Reaktion

    Tastatur oder Maus zeigt keine Reaktion Das oben erwähnte Protokoll wird ausgegeben oder die Benachrichtigung wird von ServerView erteilt, wenn die Umgebungstemperatur im Bereich von 30 bis 35 °C, d. h. in der Nähe der Obergrenze des Temperaturbereichs (10 bis 35 °C) liegt.

  • Seite 99: Css-Komponenten

    Weitere Informationen zum CSS-Konzept finden Sie im Handbuch "ServerView Suite Local Service Concept - LSC" auf der ServerView Suite DVD 2. Die neuesten Informationen zu optionalen Produkten für RX300 S6 finden Sie im Konfigurator des Servers: http://ts.fujitsu.com/products/standard_servers/index.htm (für EMEA) http://primeserver.fujitsu.com/primergy/system.html (für Japan) ACHTUNG! Das Netzteil darf nicht zerlegt werden.
  • Seite 100 Bei der in diesem Dokument beschriebenen Installation bleiben unangekündigte Änderungen in Bezug auf die möglichen Optionen vorbehalten. Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Im PRIMERGY RX300 S6 Server gelten folgende Komponenten als CSS- Komponenten: – Hot-Plug-Komponenten – Hot-Plug-Netzteile – Hot-Plug-Festplattenlaufwerke – Hot-Plug-Lüftermodule Die Hot-Plug-Komponenten können von Ihnen im laufenden Betrieb...

  • Seite 101: Hot-Plug-Komponenten

    Hot-Plug-Komponenten Hot-Plug-Komponenten In diesem Abschnitt wird die Verwendung von Hot-Plug-Komponenten sowie das Ändern der Server-Hardware beschrieben (z. B. Hot-Plug-Netzteile oder Hot-Plug-Festplattenmodule hinzufügen/austauschen). Das Hot-Plug-Verfahren erhöht die Verfügbarkeit des Systembetriebs und gewährleistet ein hohes Maß an Daten- und Ausfallsicherheit. 8.1.1 Hot-Plug-Netzteile Durch Einbau eines zweiten Hot-Plug-Netzteils (optional) kann eine Redundanz der Stromversorgung erzielt werden.

  • Seite 102: Hot-Plug-Netzteil Hinzufügen

    Hot-Plug-Komponenten Ê Entfernen Sie das Leermodul aus dem zweiten Netzteil-Einbauplatz. ACHTUNG! Bewahren Sie das Leermodul auf. Wenn Sie ein Netzteil ausbauen und kein neues dafür einsetzen, dann ist der Leermodul wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes wieder einzusetzen.
  • Seite 103 Hot-Plug-Komponenten 100 - 240 V Wechselstrom Bild 26: Netzteil entriegeln und herausziehen Betriebsanleitung RX300 S6...
  • Seite 104 Hot-Plug-Komponenten 40,5 - 57 V Gleichstrom Bild 27: Netzteil entriegeln und herausziehen Ê Drücken Sie den grünen Riegel in Pfeilrichtung (1) und ziehen Sie gleichzeitig das Netzteil am Griff aus dem Einbauplatz (2). Halten Sie den Griff, während Sie an der Stromversorgung ziehen. Ziehen Sie nicht am grünen Riegel.

  • Seite 105: Hot-Plug-Festplattenlaufwerke

    Hot-Plug-Komponenten 8.1.2 Hot-Plug-Festplattenlaufwerke Die für den PRIMERGY RX300 S6 verfügbaren Festplattenlaufwerke sind bei Lieferung bereits in einem Einbaurahmen installiert. Defekte Laufwerke können so bei laufendem Betrieb ausgetauscht und durch neue Festplattenlaufwerke ersetzt werden. Das Festplattenlaufwerk und der Einbaurahmen zusammen bilden das Laufwerksmodul.

  • Seite 106: 3,5-Zoll-Festplattenmodul Und Leermodul

    Hot-Plug-Komponenten Eine unsanfte Behandlung von Festplattenlaufwerken kann zur Beschädigung der gespeicherten Daten führen. Bevor Sie versuchen, unerwartete Probleme zu lösen, erstellen Sie von wichtigen Daten immer eine Sicherungskopie. Bei der Sicherung von Daten auf einem anderen Festplattenlaufwerk sollten Sicherungskopien auf der Grundlage von Dateien oder Partitionen erstellt werden.

  • Seite 107: 2,5-Zoll-Festplattenmodul Und Leermodul

    Hot-Plug-Komponenten Anzeigen HDD Busy (LED grün) HDD Fault (LED orange) Beschreibung siehe Abschnitt "Festplattenlaufwerk-Anzeigen" auf Seite Griff zum Ver-/Entriegeln des Festplattenmoduls Knopf zum Ver-/Entriegeln des Griffs Vertiefung zur Anbringung eines Etiketts mit dem aktuellen Laufwerksnamen und der Laufwerksgröße 8.1.2.2 2,5-Zoll-Festplattenmodul und Leermodul Bild 29: 2,5-Zoll-Festplattenmodul und Leermodul Leermodul Zungen zum Entriegeln des Leermoduls...

  • Seite 108: 2,5-Zoll-Ssd-Modul

    Hot-Plug-Komponenten Knopf zum Ver-/Entriegeln des Griffs Vertiefung zur Anbringung eines Etiketts mit dem aktuellen Laufwerksnamen und der Laufwerksgröße 8.1.2.3 2,5-Zoll-SSD-Modul Bild 30: SSD-Modul Anzeigen Busy (grüne LED) Fault (orange LED) Beschreibung siehe Abschnitt "Festplattenlaufwerk-Anzeigen" auf Seite Griff zum Ver-/Entriegeln des Festplattenmoduls Knopf zum Ver-/Entriegeln des Griffs Vertiefung zur Anbringung eines Etiketts mit dem aktuellen Laufwerksnamen und der Laufwerksgröße...
  • Seite 109 Hot-Plug-Komponenten Umgang mit Laufwerken und HDD-/SSD-Modulen Laufwerke, mit denen die HDD-/SSD-Module bestückt sind, sind hochempfindliche elektromagnetische Geräte und müssen mit Sorgfalt behandelt werden. Durch fehlerhafte Behandlung kann es zu Teil- oder Komplettausfällen der Laufwerke kommen. Diese Ausfälle führen zu Datenfehlern und zu Datenverlust oder zur vollständigen Zerstörung des Laufwerks.

  • Seite 110: Leermodul Aus-/Einbauen

    Hot-Plug-Komponenten 8.1.2.4 Leermodul aus-/einbauen Freie Einbauplätze sind mit einem Leermodul versehen. Bauen Sie Leermodul vor dem Einbau eines zusätzlichen Festplattenmoduls aus. Bild 31: Leermodul aus-/einbauen (Beispiel: 3,5-Zoll-Leermodul) Ê Drücken Sie die beiden Zungen am Leermodul soweit zusammen, bis sich die Verriegelung löst (1). Ê...

  • Seite 111: Festplattenmodul Einbauen

    Hot-Plug-Komponenten 8.1.2.5 Festplattenmodul einbauen Festplattenmodul entriegeln Bild 32: 3,5-Zoll-Festplattenmodul und 2,5-Zoll-Festplatten-SSD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriegelungsknopf drücken (1). Ê Schwenken Sie den Griff des Festplattenmoduls vollständig in Pfeilrichtung (2). Das Festplattenmodul ist nun entriegelt. Betriebsanleitung RX300 S6...
  • Seite 112 Hot-Plug-Komponenten Festplattenmodul einbauen Bild 33: 2,5-Zoll-Festplattenmodul und 3,5-Zoll-Festplatten-SSD-Modul entriegeln Ê Entriegeln Sie das Festplattenmodul gemäß den Anleitungen in Abschnitt "Festplattenmodul entriegeln" auf Seite 111. Ê Schieben Sie das Festplattenmodul vorsichtig bis zum Anschlag in den freien Einbauplatz (1). Ê Schwenken Sie den Griff vollständig in Pfeilrichtung (2), bis der Verriegelungsmechanismus eingerastet ist.

  • Seite 113: Festplattenmodul Herausziehen

    Hot-Plug-Komponenten 8.1.2.6 Festplattenmodul herausziehen ACHTUNG! Festplattenmodule können nur während des laufenden Betriebs herausgezogen werden, wenn zu dem Zeitpunkt nicht auf das Laufwerk zugegriffen wird. Beachten Sie dabei die Kontroll-LEDs für die jeweiligen Festplattenmodule (siehe "Festplattenlaufwerk- Anzeigen" auf Seite 77). Ziehen Sie auf keinen Fall ein Festplattenmodul während des laufenden Betriebs heraus, wenn Sie nicht sicher sind, ob das Festplattenlaufwerk von einem RAID-Controller betrieben wird und zu einem Disk-Array gehört.
  • Seite 114 Hot-Plug-Komponenten ACHTUNG! Wenn Sie ein Festplattenmodul entfernt haben und kein neues Modul an seiner Stelle einbauen möchten, setzen Sie den Leereinschub zum Zwecke der Kühlung, Einhaltung der EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes wieder an seiner Stelle ein. Achten Sie darauf, dass das Leermodul dabei richtig im Einbauplatz einrastet.

  • Seite 115: Hot-Plug-Lüftermodul Austauschen

    Brandschutzes so schnell wie möglich wieder eingesetzt werden. Die maximale Öffnungszeit der Gehäuseabdeckung beträgt 5 Minuten. Der PRIMERGY RX300 S6 Server mit einem 48 V-Gleichstrom-Netzteil ist mit 10 Lüftern ausgestattet. Bauen Sie keine Lüfter aus, ohne sie durch andere auszutauschen.

  • Seite 116: Lüftermodul Austauschen

    Hot-Plug-Komponenten 8.1.3.1 Lüftermodul austauschen Ê Entfernen Sie die Gehäuseabdeckung (siehe Abschnitt "Gehäuse öffnen/schließen" auf Seite 125). Bild 34: Anordnung der Lüfter und der entsprechenden Anzeigen Ê Identifizieren Sie anhand der Anzeige (leuchtet orange) den defekten Lüfter. Die Position der Anzeigen ist in Bild 34 durch Pfeile gekennzeichnet.
  • Seite 117 Hot-Plug-Komponenten Bild 35: Lüfter ausbauen (am Beispiel Lüfter 1) Ê Ziehen Sie den grünen Hebel am Lüftergriff in Pfeilrichtung (1) um den Veriegelungsmechanismus zu lösen und klappen Sie den Griff heraus (2). Ê Ziehen Sie den Lüfter am Griff aus dem Einbauplatz heraus. Ê...

  • Seite 118: Nicht-Hot-Plug-Komponenten

    Nicht-Hot-Plug-Komponenten Über ausdrückliche Kommandos im Server Management werden die neuen Lüfter vermessen. In Abhängigkeit vom Ergebnis wird die entsprechende LED (siehe Bild 34 auf Seite 116) auf dunkel gesetzt (Lüfter ist in Ordnung) oder sie blinkt orange (Fehler) oder sie leuchtet orange (Prefailure).
  • Seite 119 Nicht-Hot-Plug-Komponenten Berühren Sie nur die angegebene Stelle der gedruckten Leiterplatte. Andernfalls können Sie sich Verletzungen zuziehen. Außerdem kann es zu Ausfällen kommen. Stecken Sie Speichermodule nicht mehrmals ein und wieder aus. Dies könnte zu Ausfällen führen. Wenn das Speichermodul nicht korrekt eingesetzt ist, kann ein Brand entstehen.

  • Seite 120: Speichermodul Austauschen

    Nicht-Hot-Plug-Komponenten 8.2.1 Speichermodul austauschen Ê Entfernen Sie die Gehäuseabdeckung (siehe Abschnitt "Gehäuse öffnen/schließen" auf Seite 125). Die Einbauplätze für die Speichermodule befinden sich unter der Lufthutze. 8.2.1.1 Lufthutze ausbauen Bild 36: Lufthutze ausbauen Falls Sie eine SAS/SATA-RAID-Controller mit BBU installiert haben: Achten Sie beim Abheben der Luftführung auf das BBU-Kabel! Falls Sie die Lufthutze ganz aus dem Server nehmen wollen, lösen zuvor das BBU-Kabel.

  • Seite 121: Defektes Speichermodul Ausbauen

    Nicht-Hot-Plug-Komponenten 8.2.1.2 Defektes Speichermodul ausbauen Bild 37: Speichermodul ausbauen Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). 8.2.1.3 Neues Speichermodul einbauen ACHTUNG! Beachten Sie die Bestückungsvorschriften im Technischen Handbuch zum System Board D2619-N15.

  • Seite 122: Luftführung Wieder Aufsetzen Und Server Schließen

    Nicht-Hot-Plug-Komponenten 8.2.1.4 Luftführung wieder aufsetzen und Server schließen Ê Setzen Sie die Lufthutze wieder in den Server ein. Falls ein SAS/SATA-RAID-Controller installiert ist und Sie das BBU-Kabel beim Ausbau der Lufthutze gelöst haben: Ê Stecken Sie das zuvor gelöste BBU-Kabel. Ê...

  • Seite 123: Erweiterungskarte Austauschen

    Ê Ziehen Sie ggf. die Kabel von der defekten Erweiterungskarte. Ê Lösen Sie die Schraube der Rückseitenabdeckung (siehe Kreis). Ê Ziehen Sie die defekte Erweiterungskarte aus dem Server (siehe Pfeile). Die Installationsreihenfolge entnehmen Sie dem Konfigurator für RX300 S6 : http://ts.fujitsu.com/products/standard_servers/index.htm (für EMEA) http://primeserver.fujitsu.com/primergy/system.html für Japan Betriebsanleitung...
  • Seite 124 Nicht-Hot-Plug-Komponenten Bild 40: Erweiterungskarte einbauen Ê Drücken Sie die neue Erweiterungskarte vorsichtig in den zugehörigen Steckplatz auf dem System Board (Pfeile), bis sie spürbar einrastet. Ê Fixieren Sie die Erweiterungskarte mit der Schraube (Kreis). Ê Wenn erforderlich, stecken Sie die Kabel an der Erweiterungskarte und sonstigen Komponenten wieder an.

  • Seite 125: Gehäuse Öffnen/Schließen

    Gehäuse öffnen/schließen Gehäuse öffnen/schließen ACHTUNG! Die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite 35 sind unbedingt zu beachten. ACHTUNG! Die Gehäuseabdeckung muss wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden.
  • Seite 126 Gehäuse öffnen/schließen Betriebsanleitung RX300 S6...

  • Seite 127: Anhang: Technische Daten Des Servers

    Anhang: Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D2619-N15 Chipsatz Intel 5520 Prozessor Prozessoranzahl und - 1 oder 2 Intel Xeon-Prozessoren Speichermodul-Konfiguration...
  • Seite 128 Schnittstellen USB-Anschlüsse 10x USB 2.0 (3x vorne, 4x hinten, 2x intern für Backup-Geräte plus 1x für USB-Stick oder UFM) Grafik (15 Pin) 2x VGA (davon 1x optional vorne) Seriell 1 (9 Pin) 1x seriell RS-232-C, nutzbar für iRMC S2 oder System oder Shared Seriell 2 (9 Pin) 1x seriell RS-232-C...
  • Seite 129 Trusted-Platform-Modul Infineon/separates Modul; TCG V1.2 compliant (TPM) (optional) Steckplätze PCI-Express 2.0 x4 Jeweils 5x low-profile auf 4 PCIe-Steckplätzen, zwei (mech. x8) verkabelte x4-Steckplätze können zu einem verkabelten x8-Steckplatz kombiniert werden einer der PCIe-2-Steckplätze ist mit einem der zwei möglichen modularen RAID-Controller belegt PCI-Express 2.0 x8 2 x low-profile Steckplatzhinweise...
  • Seite 130 Status LEDs Systemstatus (orange/gelb) Identifikation (blau) Festplattenzugriff (grün) Spannung (orange/grün) Status-LED auf der Systemstatus (orange/gelb) Rückseite des Identifikation (blau) Systems: LAN-Verbindung (grün) LAN-Geschwindigkeit (grün/gelb) Service-Anzeigen ServerView Local Service Panel (LSP) (optional): ServerView Local Service Display (LSD) Gewicht Gewicht bis zu 25 kg Hinweise Gewicht Je nach Konfiguration kann das Gewicht unterschiedlich sein...
  • Seite 131 Relative 10 - 85 % (nicht kondensierend) Luftfeuchtigkeit für den Betrieb Elektrische Werte Wechselstrom Gleichstrom Netzteilkonfiguration Basiseinheit: 1x Hot-Plug-Netzteil oder 2x Hot-Plug- Netzteil für Redundanz Max. Ausgangsleistung 800 W des Hot-Plug-Netzteils Nennspannungsbereic 100 - 240 V 40,5 - 57 V Nennfrequenzbereich 50 - 60 Hz Nennstrom...
