Abbildung 117: Anschluss-Schema B42 - Schako Bka-En Technische Dokumentation

Elektrischer Federrücklaufantrieb mit Temperaturüberwa-
chungseinheit (Zuordnung der Antriebstypen entsprechend
den BSK-Abmessungen gemäß Tabelle 12 Seite 61).

Auslösetemperaturen: Umgebungstemperatur 72°C bzw.
Kanal-Innentemperatur
Warmluftheizung).

Betriebsstellung (Klappe „AUF") und Spannen der
Rückzugsfeder durch Anlegen der Speisespannung.

24V Antriebe mit Steckern, falls erforderlich dürfen diese
bauseitig entfernt werden.

Sicherheitsstellung (Klappe „ZU") durch Federenergie bei
Unterbrechung der Speisespannung oder Ansprechen der
Temperaturüberwachungseinheit
peratur 72°C bzw. Kanal-Innentemperatur 72°C optional
95°C). Bei
Temperaturüberwachungseinheit wird Speisespannung
dauerhaft und unwiderruflich unterbrochen.

Anzeige der Klappenendstellungen durch integrierte Hilfs-
schalter über potentialfreie Wechsler (S1 - S3 „ZU" zeigt
Stellung „ZU"; S4 - S6 „AUF" zeigt Stellung „AUF").
Federrücklaufantrieb B42
B42 (BF24TL-TN-ST SO; Top-Line)
(passend zu allen Abmessungen der BKA-EN)

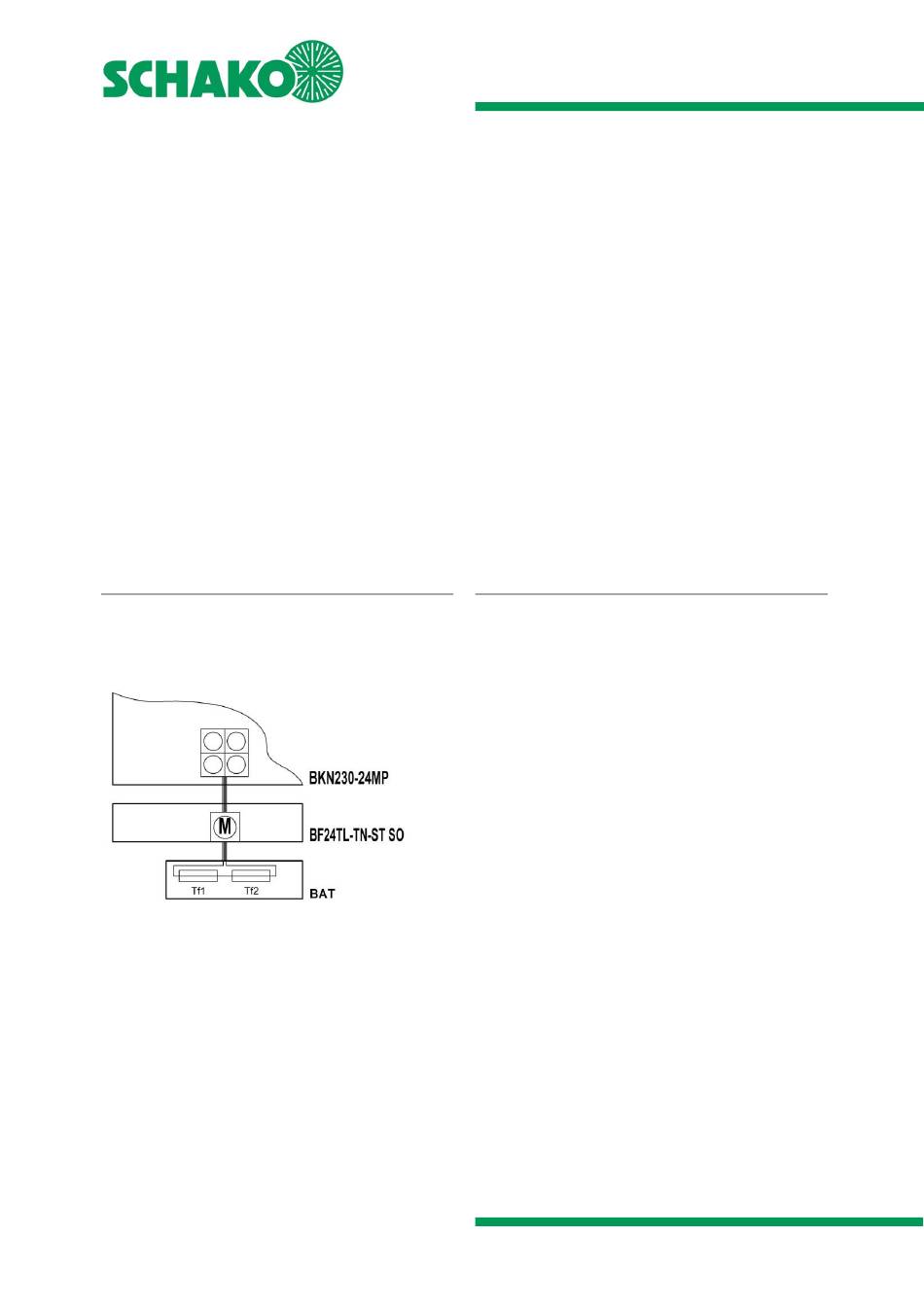

Anschluss-Schema

Abbildung 117: Anschluss-Schema B42

Elektrischer Federrücklaufantrieb mit thermoelektrischer
Auslöseeinrichtung BAT72TL.
 Auslösetemperatur (Kanal-Innentemperatur) 72°C optional
95 °C (für Warmluftheizung)
 Speisespannung 24V AC/DC inklusive Stecker
 Anschluss an Belimo MP-Bussysteme über Kommunikati-
ons- und Netzgerät BKN230-24MP möglich
Weiter Technische Angaben auf Anfrage erhältlich.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
72°C optional 95°C (für
(Umgebungstem-
Ansprechen der
Brandschutzklappe BKA-EN
Technische Dokumentation
Federrücklaufantriebe

Manuelle Betätigung und Fixierung in beliebiger Stellung
im stromlosen Zustand möglich. Entriegelung erfolgt ma-
nuell.

Funktionskontrolle vor Ort möglich, mittels Drucktaste am
fest am Antrieb angeschlossenen Temperaturüberwa-
chungseinheit.

Ersatzteile: Kanalspitze zu Temperaturüberwachungsein-
heit mit Kanal-Innentemperatur 72°C (ASK79.4) bzw. 95°C
(ASK79.5).
Der Austausch erfolgt über das herausschrauben der
beiden Schrauben an der Temperaturüberwachungsein-
heit und entfernen von der Antriebseinrichtung. Kanal-
spitze (Kanal-Innentemperatursicherung) von der Tempe-
raturüberwachungseinheit abziehen und durch eine neue
Kanalspitze mit Kanal-Innentemperatur 72°C (ASK79.4)
bzw. 95°C (ASK79.5) ersetzen. Temperaturüberwachungs-
einheit wieder in Antriebseinrichtung einsetzen und
anschrauben.
Bei anderen Beschädigungen als die Kanalspitze (Kanal-
Innentemperatursicherung)
„Antrieb - Temperaturüberwachungseinheit" komplett
ausgewechselt werden.
Federrücklaufantrieb X14/X15
X14/X15 (ExMax-5.10-BF)
(passend zu allen Abmessungen der BKA-EN)
Elektrische explosionsgeschützte Federrücklaufantriebe mit
Sicherheitstemperaturbegrenzer (ExPro-TT).
 Auslösetemperaturen (Kanal-Innentemperatur) 72°C optio-
nal 95°C (für Warmluftheizung).
 Betriebsstellung (Klappe "AUF") und Spannen der Rückzugs-
feder durch Anlegen der Speisespannung (Universal Span-
nungsversorgung 24 - 240 VAC/DC).
 Sicherheitsstellung (Klappe "ZU") durch Federenergie bei
Unterbrechung der Speisespannung oder Ansprechen der
Temperatursicherungen (Umgebungstemperatur
Kanal-Innentemperatur).
Temperatursicherungen wird
dauerhaft und unwiderruflich unterbrochen.
 Endstellungssignalisation durch integrierte Hilfsschalter,
schaltend bei 5° und 85° Drehwinkel.
 Funktionskontrolle vor Ort mittels Kontrolltaste des Sicher-
heitstemperaturbegrenzers möglich.
Achtung!
Sicherheitsfunktion ist nur gewährleistet, wenn der Antrieb
vorschriftsmäßig an Speisespannung angeschlossen und die-
ser mechanisch entriegelt ist.
Weitere Angaben sind in der BKA-EN Zusatzbetriebsanleitung
nach ATEX 2014/34/EU enthalten.
Stand: 2026-01-08 | Seite 67
muss gesamte Einheit
bzw.
Beim Ansprechen der
der Sensorstromkreis
