Inhaltsverzeichnis

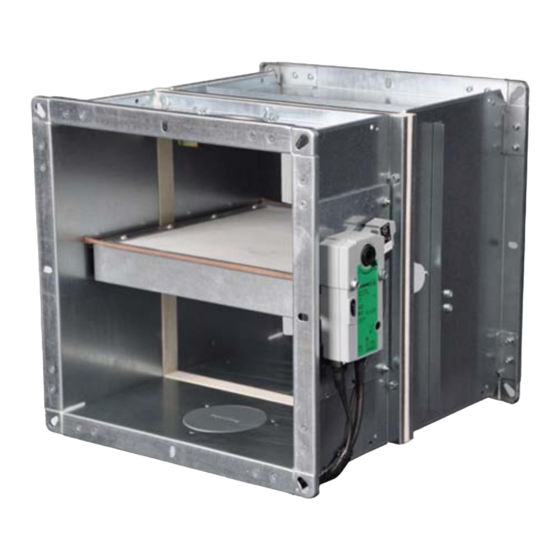

Abb.: BKA-EN mit Antrieb S01
NACHWEISE
•
Leistungserklärung
DoP-BKA-EN-2018-02-21
KLASSIFIZIERUNG UND NORMEN
•
Klassifizierung
nach EN 13501-3
EI 90 (v
i↔o) S
e,
•
Produktnorm
EN 15650
•
Prüfnorm
EN 1366-2
SCHAKO | Ferdinand Schad KG
Steigstraße 25-27
D-78600 Kolbingen
Zusatz Einbau- und Montageanleitung
LEISTUNGSDATEN
•
Zum automatischen Absperren von Brandab-
schnitten
•
Zur Verwendung bzw. Anschluss einer Rauch-
auslöseeinrichtung mit abZ (z.B. SCHAKO
Rauchmeldesystem RMS) in Verbindung mit
geeigneten Auslöseeinrichtungen (z.B. Feder-
rücklaufantrieb)
BESONDERHEITEN
•
Für den einfachen Einbau mit Einbausatz GDA in
massive Wände
•
Zur optimalen Einbindung in die Gebäudeleit-
technik durch das SCHAKO Melde- und Schalt-
bussystem EasyBus bzw. die SCHAKO Brand-
schutzklappen-Kleinsteuerung BKSYS
Telefon
+49 (0) 7463-980-0
Telefax
+49 (0) 7463-980-200
www.SCHAKO.de | info@SCHAKO.de

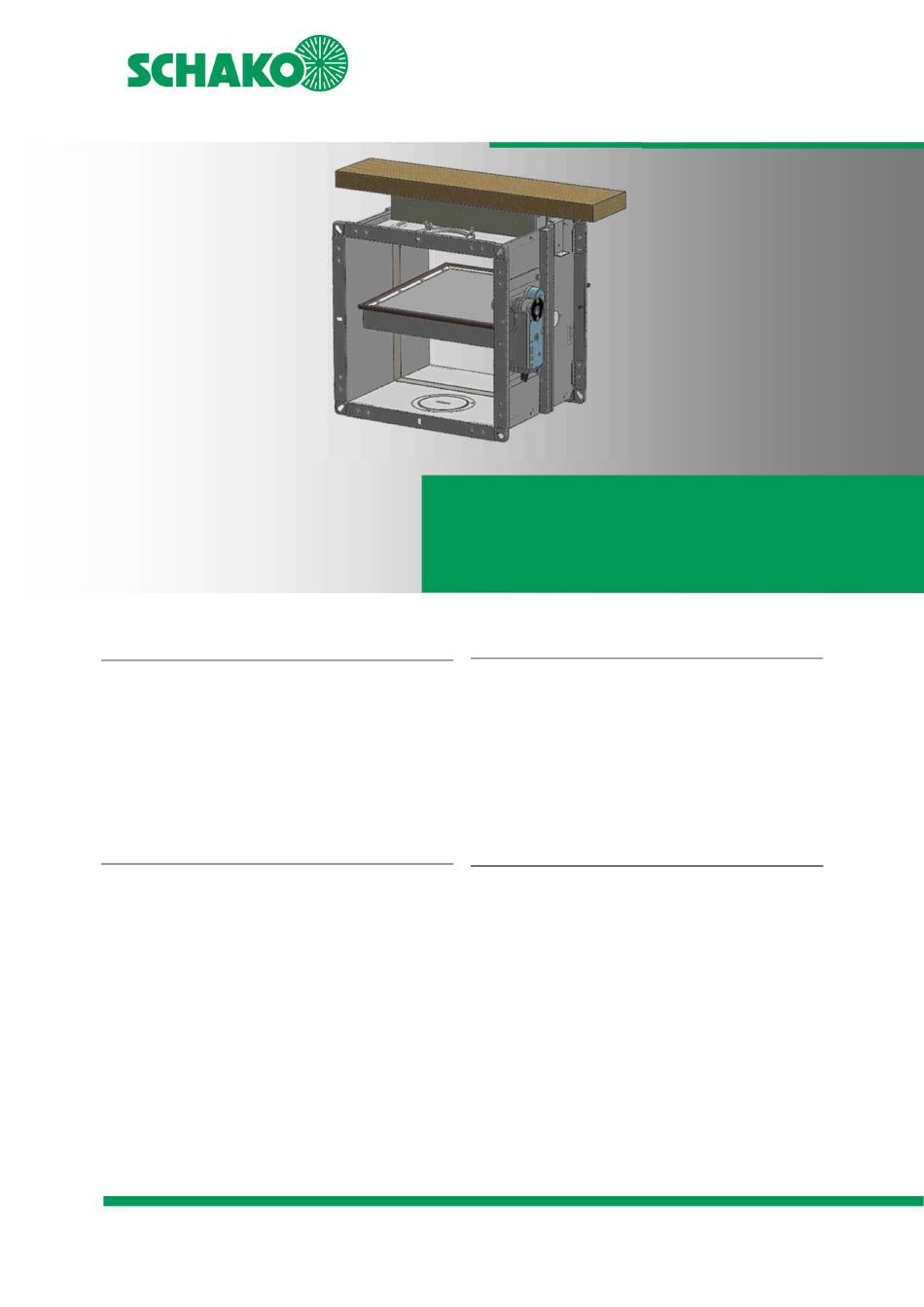

BKA-EN
Brandschutzklappe
mit Einbausatz GDA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SCHAKO BKA-EN

Inhaltszusammenfassung für SCHAKO BKA-EN

  • Seite 1 Wände EI 90 (v i↔o) S • Zur optimalen Einbindung in die Gebäudeleit- • Produktnorm technik durch das SCHAKO Melde- und Schalt- EN 15650 bussystem EasyBus bzw. die SCHAKO Brand- • Prüfnorm schutzklappen-Kleinsteuerung BKSYS EN 1366-2 SCHAKO | Ferdinand Schad KG...

  • Seite 2: Inhaltsverzeichnis

    Anlagen) dienen zum automatischen Absper- ren von Brandabschnitten. Es wird daher empfohlen, die Brandschutzklappen z.B. mit Fe- Die SCHAKO Brandschutzklappe BKA-EN entspricht der EN derrücklaufantrieben auszurüsten, welche über die Rauch- 15650, EN 13501-3 und EN 1366-2. melder ausgelöst werden können.

  • Seite 3: Verwendung

    12859 bzw. DIN 18163, im Bereich gleitender Decke: 90 Deckenanschlüsse Die BKA-EN darf auch in Wände mit einer geringeren Feuerwiderstandsklasse eingebaut werden. Die BKA-EN hat dann die gleiche Feuerwiderstandsklasse wie die Wand. 1) je Brandschutzklappe ist eine getrennte Einbauöffnung vorzusehen.

  • Seite 4: Einbaudetails

    • Ausschließlich waagrechte Lage der Klappenblattachse • Vor der -bauseitigen- Montage des Einbausatzes GDA Abbildung 2: BKA-EN mit Einbausatz GDA eingebaut sind in Abhängigkeit der Wandstärke, auf der Nichtbe- dienseite, Verlängerungsteile (z.B. SCHAKO Typ VT) 1 Gehäuse der BKA-EN oder Leitungskomponenten zu montieren. Bei der 11.1 Mineralwolle (gemäß...
  • Seite 5 Unebenheiten sind auszugleichen (z.B. Gipsverspachte- lung). Einbausatz GDA (Pos. 35) auf der oberen B-Seite der BKA-EN platzieren und mit der zum Lieferumfang gehö- renden Mineralwolle (lot- und fluchtgerecht) in der Ein- bauöffnung der massiven Wand (Pos. 15) positionieren; Abstand OK GDA zu UK Decke 30 mm (hierbei wird Mine- ralwolle leicht komprimiert).
  • Seite 6 BEISPIEL BKAEN-1500-800-375-V2-1-2-72-B32-Z00-R08-22 Typ BKAEN = Brandschutzklappe BKA-EN | Breite = 1500 mm | Höhe = 800 mm | Länge = 375 mm | Material (Gehäuse) V2 = Werkstoff-Nr.1.4301 (V2A) | Lackierung (Gehäuse) 1 = DD-Lack innen | Klappenblattausführung 2 = Beschichtung Edelstahl mit DD-Lack | Auslösetemperatur 72 = 72°C | Antriebart B32 = Typ BF24-TN-ST SO | Zubehör Z00 = ohne Zubehör |...
  • Seite 7 *** Zusätzlicher Funkempfänger EasyF-RXE erforderlich. 12 – FELDMODULE 00 = ohne Feldmodul 01 = Vorbereitung Montagekonsole für Feldmodul (Nur Montageblech angebaut an BKA-EN, jedoch ohne Feldmodul!) 10 = BKSYS-ADM (angebaut an BKA-EN inkl. Anschluss Antriebseinheit) 24V Antriebsmodul 20 = EasyF-ADC-MASD-00 (angebaut an BKA-EN inkl. Anschluss Antriebseinheit, mit Flachkabelanschluss, ohne Adressierung) 21 = EasyF-ADC-OASD-00 (angebaut an BKA-EN inkl.

  • Seite 8: Ausschreibungstexte

    Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Ausschreibungstexte AUSSCHREIBUNGSTEXTE Die Brandschutzklappe BKA-EN entspricht der EN 15650, Endschalter ETX (Typ EasyF-ETX), für Anbindung an SCHAKO EN 13501-3 und EN 1366-2. Melde- und Schaltbussystem EasyBus, der Status der BKA-EN geprüft nach 1366-2 gemäß...
  • Seite 9 / EN 1507; Temperaturbeständig von -20° bis 80°C). Flexibler Einbausatz Typ GDA, bestehend u.a. aus Silikatbauplatten Teil des Stutzens (Polyestergewebe) muss im eingebauten und Stahlprofilen zum Einbau der BKA-EN (L=375) in massive Zustand eine Länge von L = 100 mm aufweisen, dadurch Wände;...
