Schnittansicht für Wanddicke = 100 mm

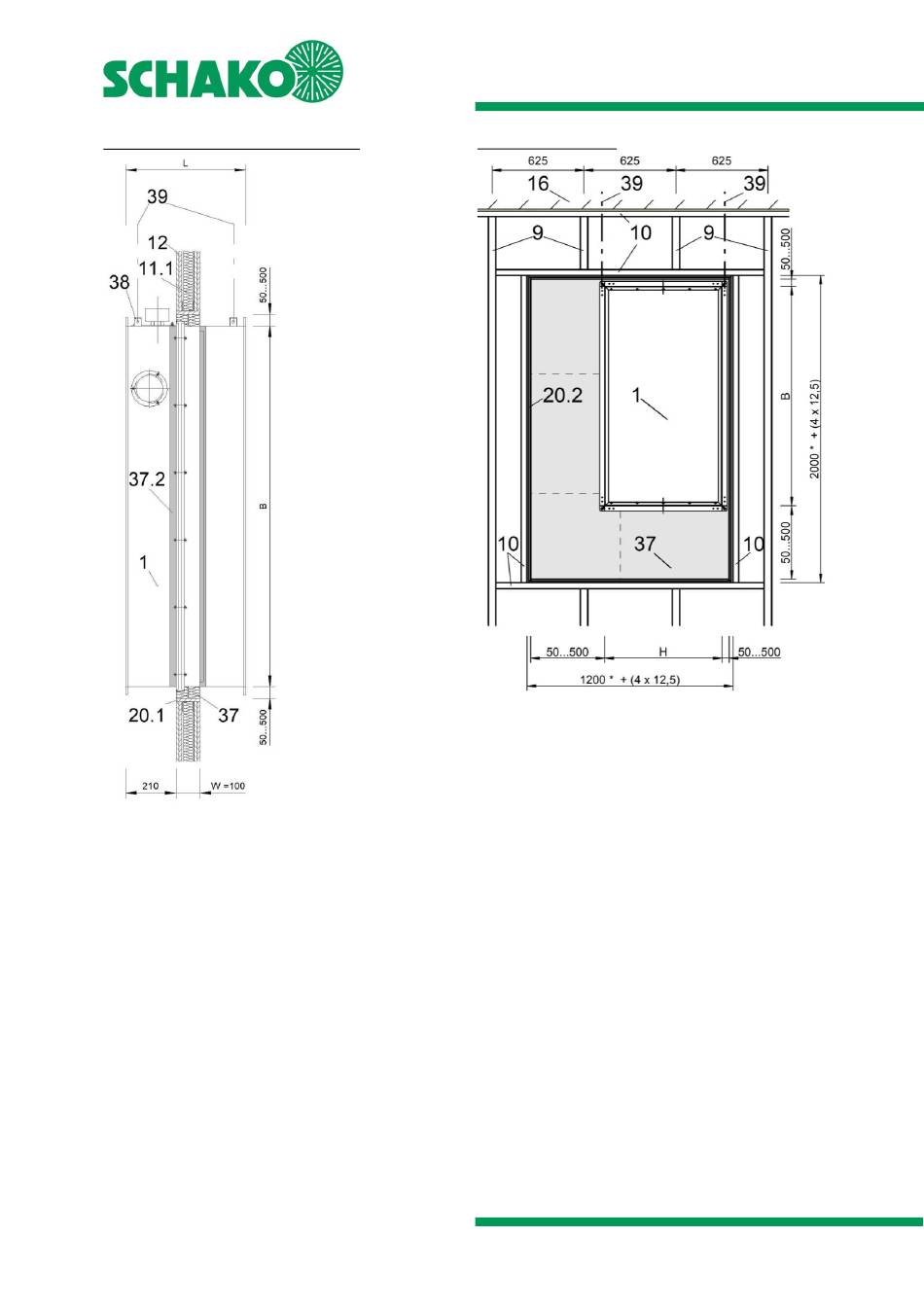

Abbildung 71:
Einbau in Metallständerwand (Wanddicke = 100 mm)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Wanddicke > 100 mm
*) ≙ max. Schottgröße nach Herstellerangaben Hilti
Abbildung 72: Metallständerwerk mit erforderlichen Aus-
wechslungen (für Wanddicke > 100 mm)
Stand: 2026-01-08 | Seite 36
