3. Auslöseeinrichtung Hand mit Haft- bzw. Impulsmag-
net
3.1 Sichtprüfung
o Brandschutzklappe auf Beschädigungen und Verschmut-
zungen (z.B. Gehäuse, Klappenblatt, Dichtungen) überprü-
fen.
o Notwendige Reinigungsarbeiten mit geeigneten Mitteln
durchführen.
3.2 Handauslösung – Brandschutzklappe schließen
o Handentriegelungsscheibe (Pos. 25) am Handhebel
(Pos. 3) ziehen, dadurch ist die Arretierung (Stellung
„AUF") des Verriegelungsbolzen (Pos. 27) in der Auslöse-
wippe (Pos. 51) aufgehoben.
o Handhebel ist freigegeben und wird durch Federkraft in
Richtung Stellung „ZU" bewegt.
ACHTUNG! Nicht im Schwenkbereich des Klappenblattes und
des Handhebels hineinfassen. Es besteht Verletzungsgefahr.
o Brandschutzklappe muss selbständig schließen und ein-
rasten (Arretierung des Klappenblatts in Stellung „ZU").
3.3 Haftmagnetauslösung – Brandschutzklappe schließen
o Haftmagnet (Pos. 50) bauseits spannungslos schalten,
dadurch wird die Arretierung der Auslösewippe (Pos. 51)
aufgehoben.
o Handhebel ist freigegeben und wird durch Federkraft in
Richtung Stellung „ZU" bewegt.
ACHTUNG! Nicht im Schwenkbereich des Klappenblattes und
des Handhebels hineinfassen. Es besteht Verletzungsgefahr.
o Brandschutzklappe muss selbständig schließen und einras-
ten (Arretierung des Klappenblatts in Stellung „ZU").
o Haftmagnet ist vor dem Öffnen des Klappenblatts wieder
mit Spannung zu versorgen.
3.4 Impulsmagnetauslösung – Brandschutzklappe schließen
o Impulsmagnet (Pos. 50) bauseits mit Spannung versorgen,
dadurch wird die Arretierung der Auslösewippe (Pos. 51)
aufgehoben.
o Handhebel ist freigegeben und wird durch Federkraft in
Richtung Stellung „ZU" bewegt.
ACHTUNG! Nicht im Schwenkbereich des Klappenblattes und
des Handhebels hineinfassen. Es besteht Verletzungsgefahr.
o Brandschutzklappe muss selbständig schließen und einras-
ten (Arretierung des Klappenblatts in Stellung „ZU").
Impulsmagnet ist vor dem Öffnen des Klappenblatts wie-
der spannungslos zu schalten.
3.5 Brandschutzklappe öffnen
o Handentriegelungsscheibe (Pos. 25) am Handhebel
(Pos. 3) ziehen und in Richtung Auslösewippe (Pos. 51) be-
wegen.
o Verriegelungsbolzen (Pos. 27) muss in der Auslösewippe
(Pos. 51) einrasten.
o Die Brandschutzklappe ist wieder betriebsbereit (Arretie-
rung des Klappenblatts in Stellung „AUF").
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Inbetriebnahme, Instandhaltung BKA-EN
3.6 Austausch Schmelzlot (bei Bedarf)

Austausch Schmelzlot ist z.B. bei Beschädigungen oder
Korrosion erforderlich.

Handauslösung, wie unter Punkt 3.2 beschrieben,
durchführen.

Befestigungsschrauben (Pos. 26; 2 Stück) entfernen,
Auslöseeinrichtung mittels 90°-Drehung aus dem Gehäuse
herausziehen.

Aufnahmebolzen der Schmelzlothalterung (Pos. 28) mit
geeignetem Werkzeug (z.B. Zange) zusammendrücken und
Schmelzlot (Pos. 6) durch Ersatzschmelzlot ersetzen.

Auslöseeinrichtung wieder einsetzen (Position Codierbol-
zen zu Codierbohrung beachten) und anschrauben.

Abschließend ist eine Funktionsüberprüfung durchzufüh-
ren.
BKA-EN mit Handauslösung und Haft. bzw. Impulsmag-
net

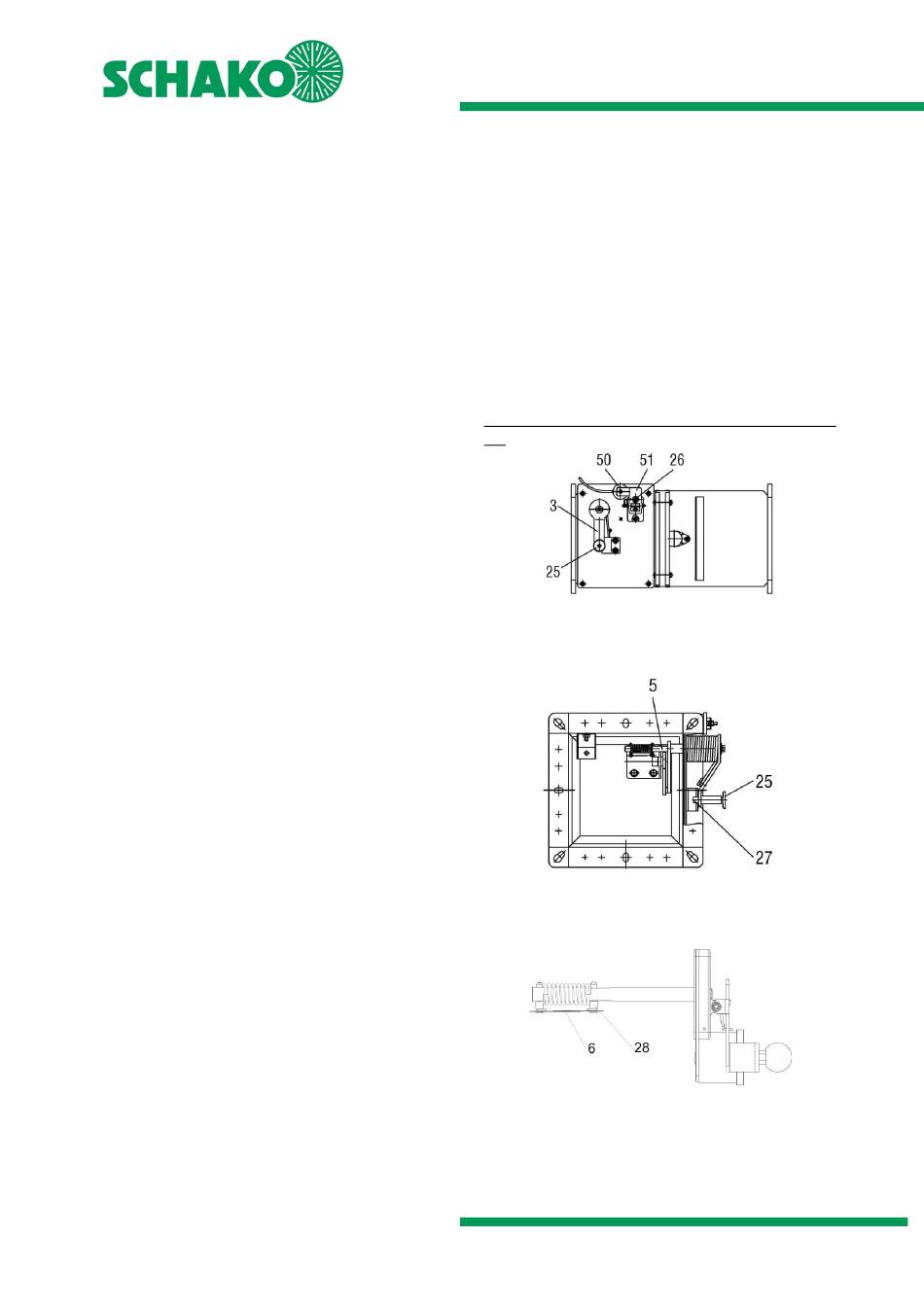

Abbildung 138: Seitenansicht BKA-EN (Handauslösung und
Magnet)
Abbildung 139: Vorderansicht BKA-EN (Handauslösung und
Magnet)
Abbildung 140: Auslöseeinrichtung BKA-EN (Mag-
net/Schmelzlot)
Stand: 2026-01-08 | Seite 88
