Nasseinbau mit Betonsockel

•
Herstellen eines umlaufenden, geraden Stb.-Sockels (Be-
tongüte: C20/25; Betondeckung ≥ 35 mm; Bewehrung:
Betonstahl BSt500S bzw. Betonstahlmatten B500A). Der
Sockel ist umlaufend mit einer Wandungsstärke von min-
destens 100 mm -gemessen vom Gehäuse der Brand-
schutzklappe- auszuführen. Die Höhe des Sockels ist bis
zum vorgeschriebenen Einbaumaß (210 mm) zu führen.
Die maximale Sockelhöhe beträgt dabei ≤ 550 mm. So-
ckelhöhen ≤ 100 mm können ohne Bewehrung ausgeführt
werden.
Der Klappenblattfreilauf der aufgesetzten Brandschutz-
klappe muss gewährleistet sein. Es darf nichts vorhanden
sein, dass die Funktion dieser beeinträchtigt.
Vor dem Einbau der Brandschutzklappe sind auf der
Nichtbedienseite, ggf. Befestigungsmittel (z.B. Schrauben,
Einpressmuttern etc.) zur Montage von Leitungskompo-
nenten vorzusehen und anzubringen bzw. falls eine nach-
trägliche Montage nicht mehr möglich ist, ist bereits vor
dem Einbau die Lüftungsleitung anzuschließen. Alternativ
können Verlängerungsteile (bauseitig oder als Zubehör
z.B. SCHAKO Typ VT) montiert werden.
Bei der Ausbildung des Betonsockels in massiven Decken
ist zusätzlich zur konstruktiven Rissebewehrung zu
beachten, dass der Betonsockel direkt auf der Stb.-Decke
aufgebracht bzw. mit der Rohdecke verbunden wird.
Etwaige Trennlagen (Bodenbeläge, Abdichtungen, Folien,
Dämmungen, schwimmende Estriche etc.) müssen in die-
sem Bereich entfernt werden bzw. dürfen nicht vorhan-
den sein.
Beim Herstellen des Betonsockels ist darauf zu achten,
dass das Gehäuse der Brandschutzklappe nicht nach innen
eingedrückt wird (Aussteifung).
•
Abstand der Brandschutzklappen zueinander (max. 2)
muss mindestens 70 mm betragen.
•
Falls sich ein angrenzendes, massives Bauteil (Wand) nä-
her als 100 mm zum Gehäuse der Brandschutzklappe be-
findet, ist der vorhandene Spalt bis zu diesem Bauteil in
der wie zuvor beschriebenen Weise zu verfüllen. Diese
Möglichkeit ist dann gegeben, wenn das angrenzende
Bauteil F90-Eigenschaften aufweist.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Decken

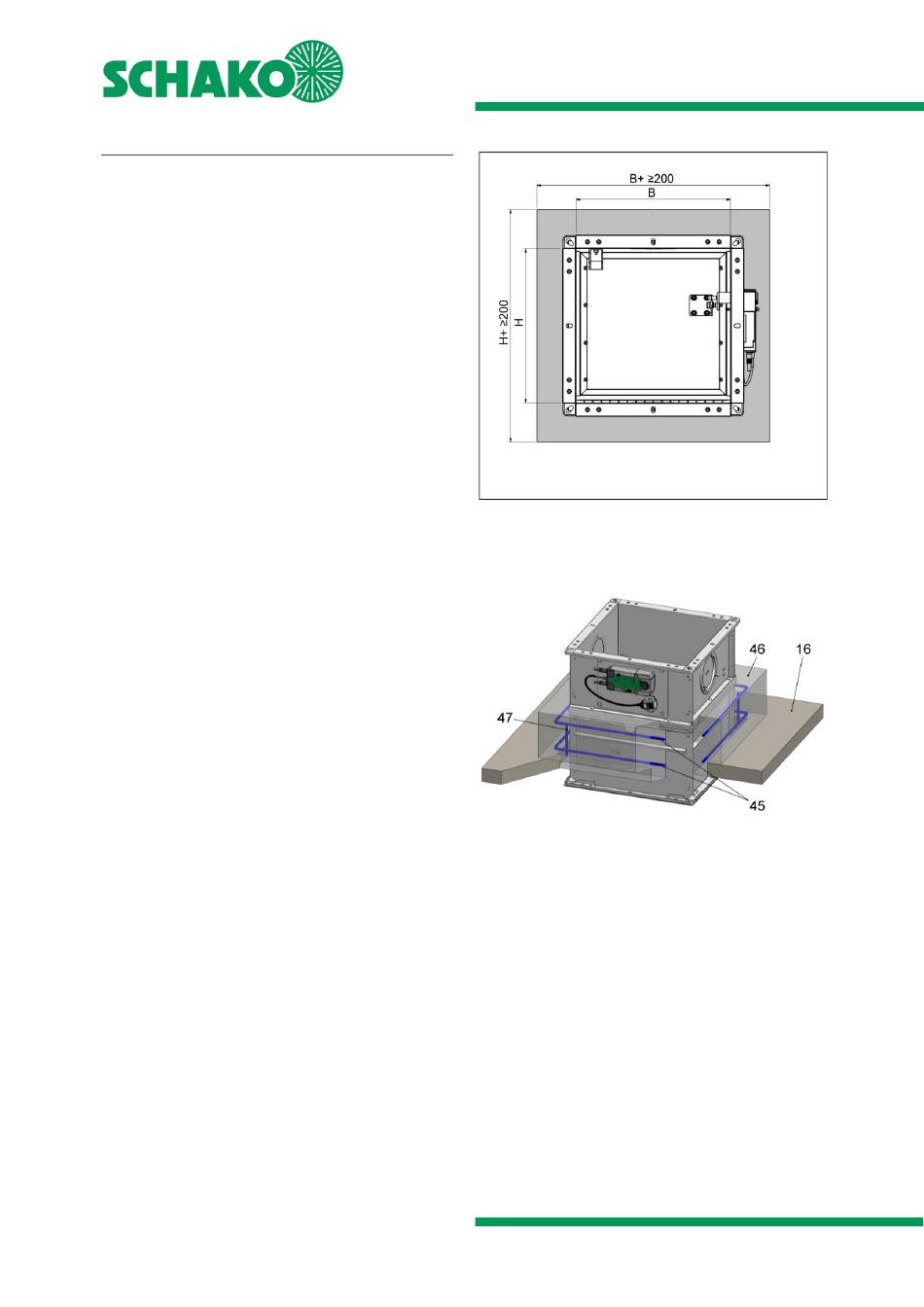

Abbildung 38: Einbau in massive Decken mit Betonsockel,
Draufsicht

Abbildung 39: Einbau in massive Decken mit Betonsockel

45 horizontale Bewehrung z.B. Bügel (Ø 8; e ≤ 150 mm)
46 Betonsockel (Beton C20/25)
47 Steckeisen (Ø 8; e ≤ 500 mm; mindestens 4 Stück/Sockel)
16 massive Decke
