Einbaurahmen Typ ER-A1

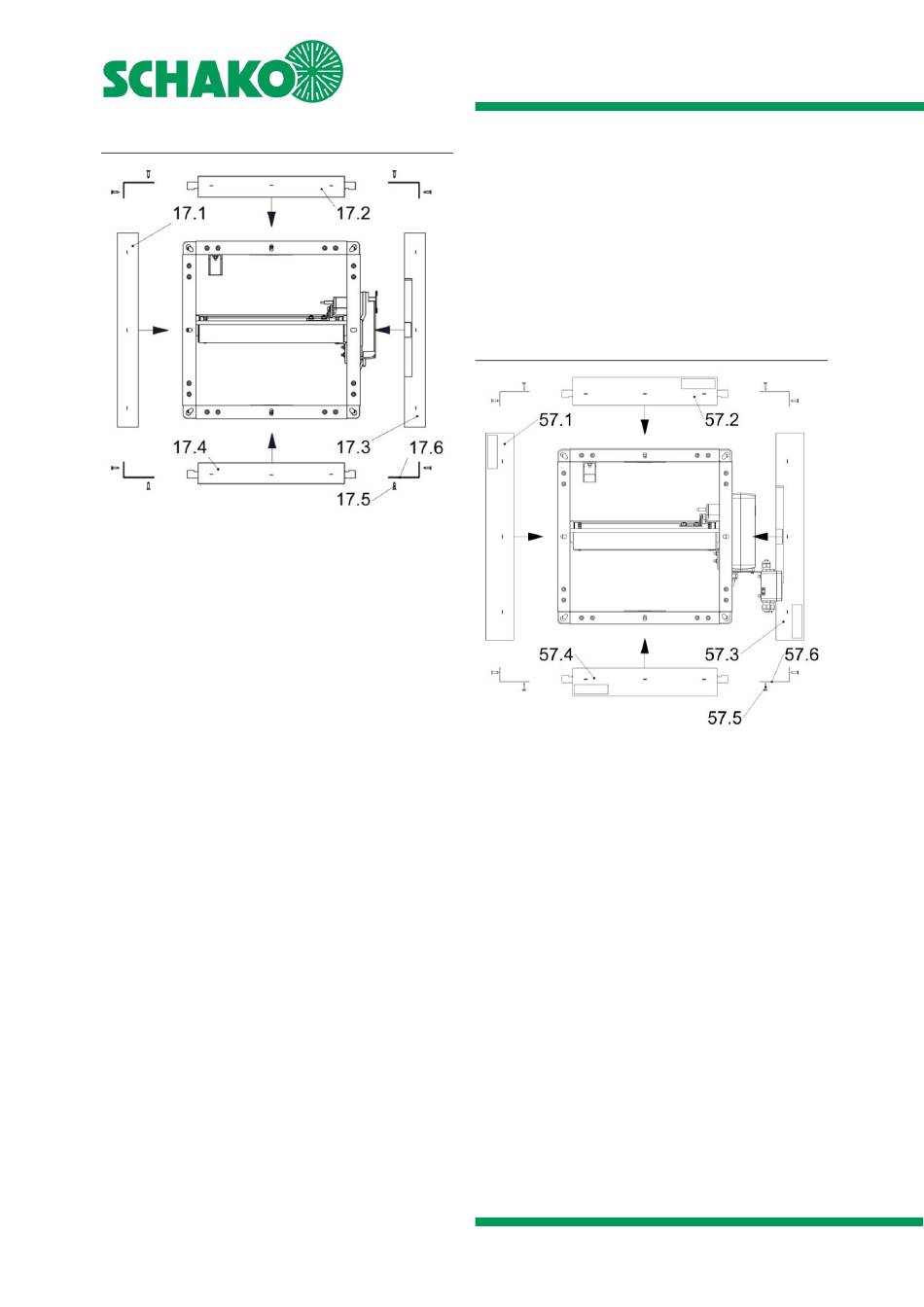

Abbildung 130: BKA-EN mit Einbaurahmen Typ ER-A1 (lose)

1 Brandschutzklappe BKA-EN
17 Einbaurahmen Typ ER-A1 (Zubehör gegen Mehrpreis).
17.1 H-Seite Teil 1
17.2 B-Seite Teil 1
17.3 H-Seite Teil 2
17.4 B-Seite Teil 2
17.5 Senkkopfschraube 4,5 x 20 mm (8 Stück)
17.6 Eckwinkel ER-A1 (4 Stück)
18 Haltelaschen (nicht dargestellt; im Lieferumfang Einbau-
rahmen Typ ER-A1 enthalten)
 Verwendungszweck:
Zum Einbau der BKA-EN in leichte Trennwände mit Metall-
ständerwerk und beidseitiger Beplankung.
Der Einbaurahmen Typ ER-A1 ist als Zubehör (Mehrpreis) -
lose oder werkseitig montiert- bei der Bestellung zu berück-
sichtigen. Ist der Einbaurahmen Typ ER-A1 bereits werkseitig
an die BKA-EN montiert kann der Wandeinbau umgehend er-
folgen.
 Einbaurahmen Typ ER-A1 aus Silikatbauplatten inkl. Befesti-
gungsmaterial, mittig auf diesem befindet sich umlaufend
eine Intumeszenzdichtung.
Ist der Einbaurahmen Typ ER-A1 als Bausatz lose bestellt bzw.
geliefert worden, muss dieser noch anhand nachfolgender
Anleitung an der BKA-EN (s. Abbildung 130) montiert werden.
Um Beschädigungen bei der Montage des Einbaurahmens Typ
ER-A1 an den Bauteilen zu vermeiden, muss eine geeignete
Unterlage (z.B. Karton, Palette etc.) verwendet werden, auf
der die Brandschutzklappe bei der Montage gestellt wird.
Sämtliche zur Verschraubung benötigten Bohrungen sind
werkseitig am Einbaurahmen Typ ER-A1 vorgebohrt, es müs-
sen keine weiteren Bohrungen mehr vorgesehen werden. Der
Einbaurahmen Typ ER-A1 darf nicht direkt mit dem Gehäuse
der Brandschutzklappe verschraubt werden.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Anbauteile
Anbauablauf
 Die Brandschutzklappe auf den Flansch der Bedienseite (BS)
stellen.
 Umlaufend um das Gehäuse der BKA-EN (Pos. 1) werden ent-
sprechend der Abbildung 130 die beiden B- sowie H-Teile
(Pos 17.1 - 17.4) positioniert.
 Anschließend werden diese im Eckbereich mit den mitgelie-
ferten Eckwinkeln (Pos. 17.6) und den zugehörigen Senk-
kopfschrauben (Pos. 17.5) untereinander verschraubt.
Einbaurahmen Typ ERA2

Abbildung 131: BKA-EN mit Einbaurahmen Typ ERA2 (lose)

1 Brandschutzklappe BKA-EN
57 Einbaurahmen Typ ERA2 (Zubehör gegen Mehrpreis).
57.1 H-Seite Teil 1
57.2 B-Seite Teil 1
57.3 H-Seite Teil 2
57.4 B-Seite Teil 2
57.5 Senkkopfschraube 4,5 x 20 mm (8 Stück)
57.6 Eckwinkel ERA2 (4 Stück)
 Verwendungszweck:
Zum Einbau der BKA-EN entfernt von massiven Wänden.
Bei der BKA-Ü ist der Trockeneinbau entfernt von massiven
Wänden mit Einbaurahmen Typ ERA2 nicht zulässig.
Der Einbaurahmen Typ ERA2 ist als Zubehör (Mehrpreis) -
lose oder werkseitig montiert- bei der Bestellung zu berück-
sichtigen. Ist der Einbaurahmen Typ ERA2 bereits werkseitig
an die BKA-EN montiert kann der Einbau umgehend erfol-
gen.
 Einbaurahmen Typ ERA2 aus Silikatbauplatten
Ist der Einbaurahmen Typ ERA2 als Bausatz lose bestellt bzw.
geliefert worden, muss dieser noch anhand nachfolgender
Anleitung an der BKA-EN (s. Abbildung 131) montiert werden.
Stand: 2026-01-08 | Seite 72
