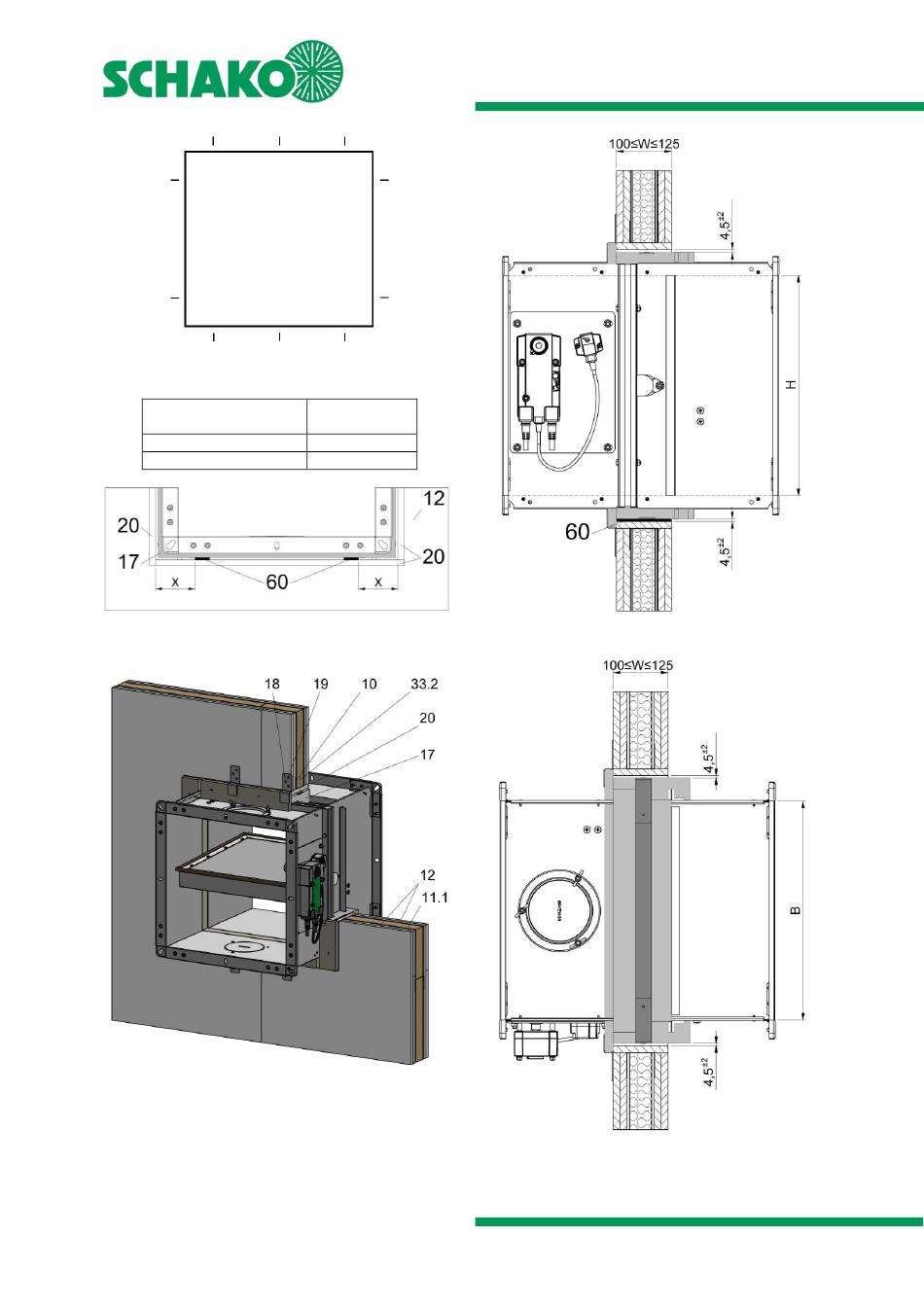

Abbildung 54: Beispiele zur Anzahl und Positionierung der
Haltelaschen beim Einbaurahmen Typ ER-A1
BKA-EN Seitenabmessung
[mm]
≤ 500
> 500
Abbildung 55: BKA-EN mit Einbaurahmen Typ ER-A1 und
dargestellter Positionierung der Blechstreifenpakete (NBS)
Abbildung 56: BKA-EN mit Einbaurahmen Typ ER-A1 in
leichter Trennwand
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Abstandsmaß x
[mm]
≈ 80
≈ 140
Abbildung 57: Trockeneinbau mit Einbaurahmen Typ ER-A1
in leichte Trennwand (F90) W ≤ 125 mm
Abbildung 58: Trockeneinbau mit Einbaurahmen Typ ER-A1
in leichte Trennwand (F90) W ≤ 125 mm
