Das Maß x beträgt:
- Handauslösung, Haftmagnete MH1/MH2, Impuls-
magnet MI1, Federrücklaufantriebe
S00/S01/S10/S11/S20/S21 ca. 85mm
- Federrücklaufantriebe
B10/B11/B20/B21/B32/B33/ B42 ca. 90mm
- Explosionsgeschützter Federrücklaufantrieb Ex-
Max-5.10-BF (X14 / X15) max. ca. 170mm
- Pneumatik (ohne Endschalter) ca. 175mm
Nasseinbau (Ausmörtelung)

Erfolgt der Einbau der Brandschutzklappe durch Ausmör-
telung, ist dies mit Mörtel der Klasse M 10 bis M 15 nach
EN 998-2 bzw. Brandschutzmörtel entsprechender Güten
oder geeignet zur Wand- bzw. Deckenart mit Beton, mit
Gipsmörtel vollständig auszufüllen.

Wenn im Zuge der Erstellung der Wand/Decke die
Brandschutzklappe eingebaut wird, können die angegebe-
nen Ringspaltmaße unterschritten werden.

Die Mörtelbetttiefe hat entsprechend der Mindestwand-
bzw. -deckendicke zu erfolgen und darf diese nicht
unterschreiten.

Die Ausmörtelung ist derart auszuführen, dass diese
dauerhaft ist. Hinweise der Mörtelhersteller sind zu
beachten.

In Anlehnung an möglich geltende, landesrechtlich
genormte Maßtoleranzen im Hochbau kann das
Einbaumaß von 210 mm beim Einbau in massiven
Wänden/Decken, um 10 mm und beim Einbau in leichten
Trennwänden mit Metallständerwerk um 5 mm unter-
bzw. überschritten werden. Hierbei ist die Ausmörtelung
auf das Einbaumaß
anzugleichen/anzuschrägen. Lösbare Bauteile wie z.B.
Antriebseinheiten dürfen dabei nicht übermörtelt
werden. Ringspaltmaße in massiven Wänden/Decken,
können um 10 mm, in leichten Trennwänden mit
Metallständerwerk um 5 mm unter- bzw. überschritten
werden, dies gilt ausschließlich für den Bereich von
Ausmörtelungen.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Wänden
EINBAU IN MASSIVEN WÄNDEN
 Einbau in massive Wände (Schachtwände, Schächte, Kanäle
und Brandwände) aus z.B. Beton; Mauerwerk nach EN 1996
bzw. DIN 1053; massive Gips-Wandbauplatten nach EN
12859; Rohdichte ≥ 450 kg/m³ und Wanddicke W ≥ 100
mm.
Einbaulagen
von 210 mm

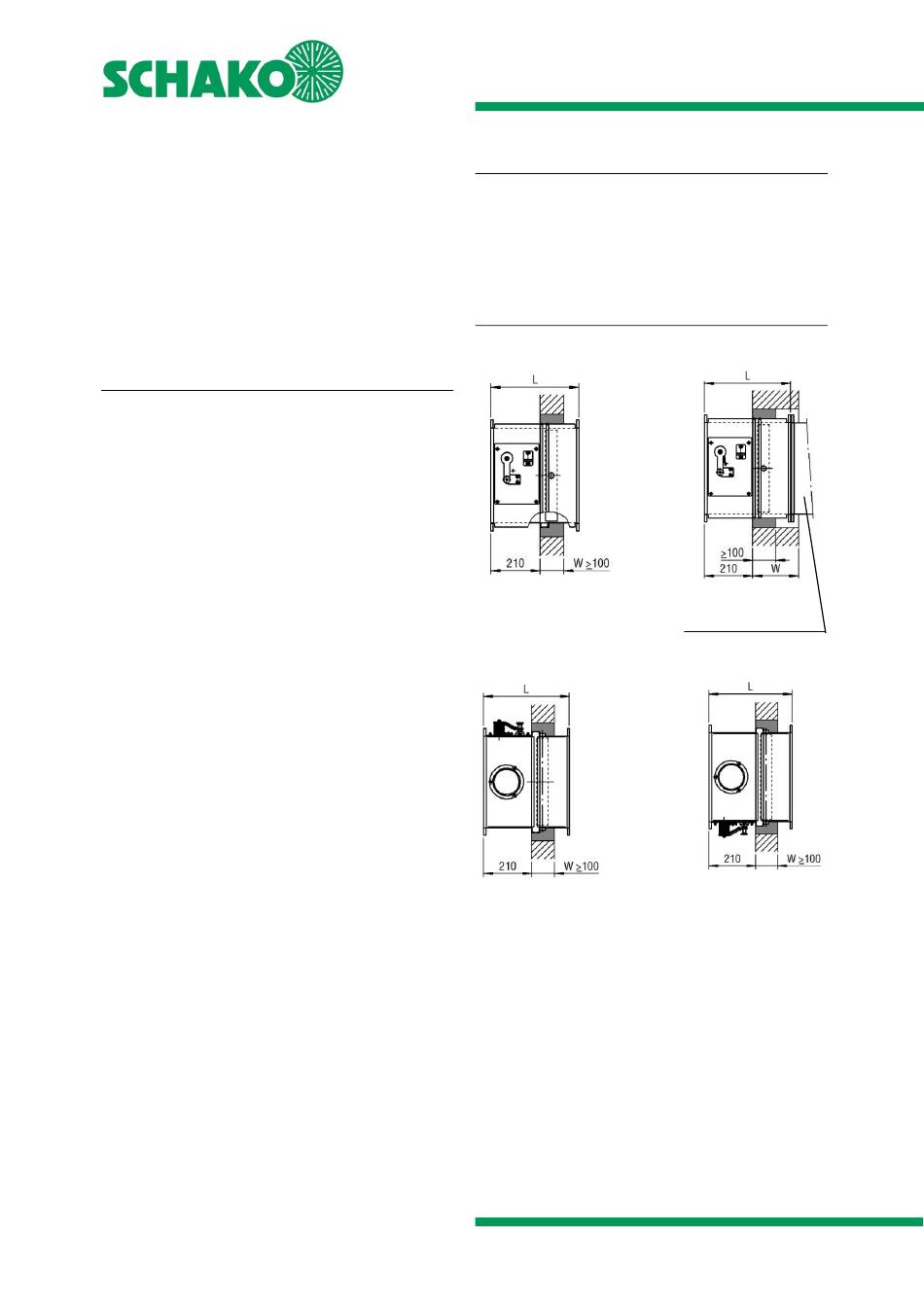

Abbildung 5: Einbaulagen BKA-EN in massiven Wänden
Stand: 2026-01-08 | Seite 9
Seitenansicht
Oben
bei großen Wanddicken
Lüftungsleitung oder
Verlängerungsteil
Unten
