Federrücklaufantrieb B42
B42 (BF24TL-TN-ST SO; Top-Line)

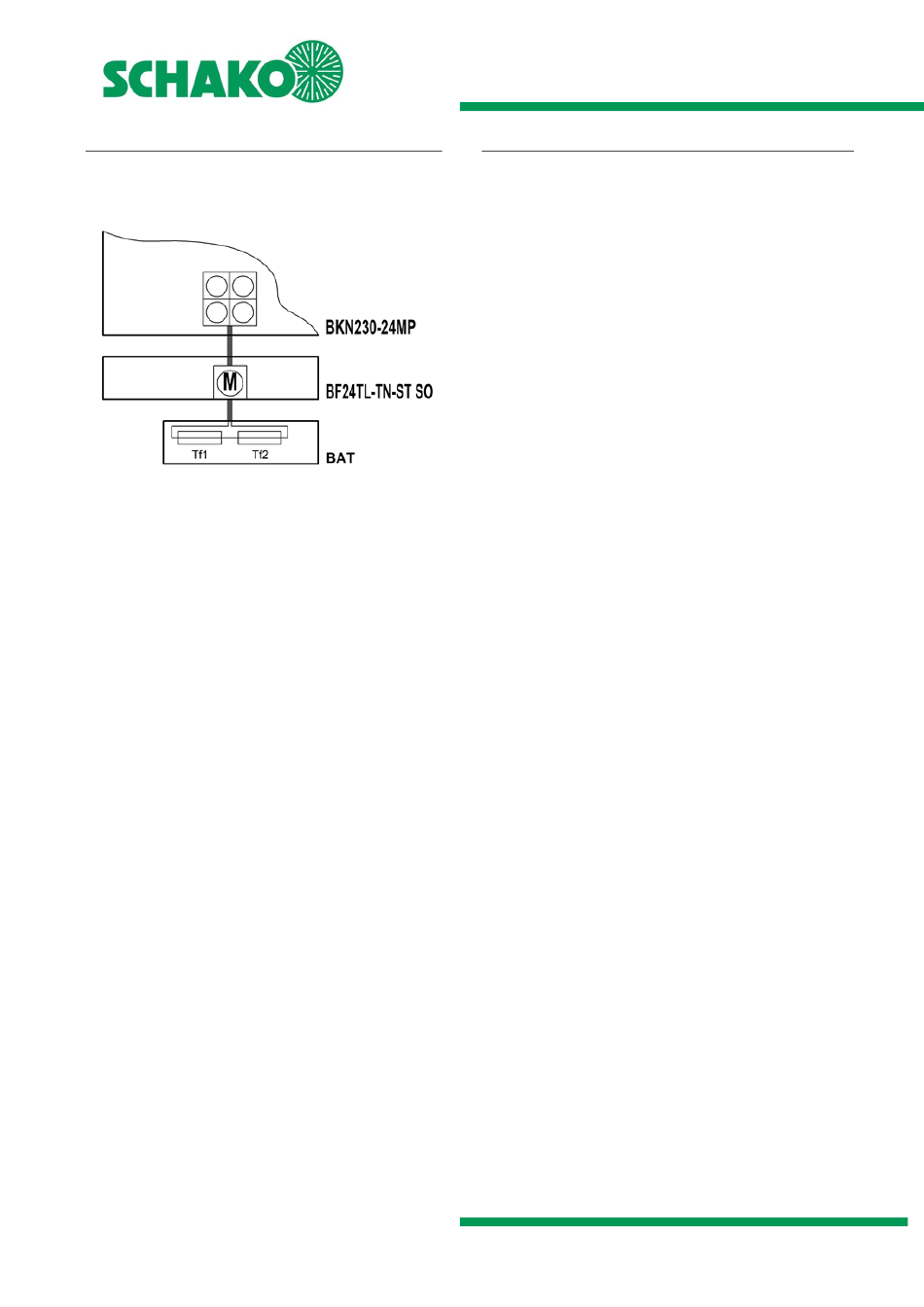

Anschluss-Schema

Abbildung 96: Anschluss-Schema B42

Elektrischer Federrücklaufantrieb mit thermoelektrischer
Auslöseeinrichtung BAT72TL.

Auslösetemperatur (Kanal-Innentemperatur)
optional 95 °C (für Warmluftheizung).

Speisespannung 24V AC/DC inklusive Stecker.

Anschluss an Belimo
Kommunikations- und
möglich.
Weitere Technische Angaben auf Anfrage erhältlich.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
72°C
MP-Bussysteme über
Netzgerät BKN230-24MP
Brandschutzklappe BSK-RPR
Technische Dokumentation
Federrücklaufantriebe
Federrücklaufantrieb X14/X15
X14/X15 (ExMax-5.10-BF)
Explosionsgeschützter elektrischer Federrücklaufantrieb mit
Sicherheitstemperaturbegrenzer (ExPro-TT).

Auslösetemperatur
optional 95 °C (für Warmluftheizung).

Betriebsstellung (Klappe "AUF") und Spannen der
Rückzugsfeder durch Anlegen der Speisespannung
(Universal Spannungsversorgung 24 - 240 VAC/DC).

Sicherheitsstellung (Klappe "ZU") durch Federenergie
bei Unterbrechung
Ansprechen
(Umgebungstemperatur
Innentemperatur).
Temperatursicherungen wird der Sensorstromkreis
dauerhaft und unwiderruflich unterbrochen.

Endstellungssignalisation
Hilfsschalter, schaltend bei 5° und 85° Drehwinkel.

Funktionskontrolle vor Ort mittels Kontrolltaste des Si-
cherheitstemperaturbegrenzers möglich.
Achtung!
Sicherheitsfunktion ist nur gewährleistet, wenn der Antrieb
vorschriftsmäßig an Speisespannung angeschlossen und die-
ser mechanisch entriegelt ist.
Weitere Angaben sind in der BSK-RPR Zusatzbetriebsanleitung
nach ATEX 2014/34/EU enthalten.
Stand: 2026-01-08 | Seite 58
(Kanal-Innentemperatur) 72°C
der Speisespannung oder
der Temperatursicherungen
bzw. Kanal-
Beim Ansprechen
durch integrierte
der
