Mit einseitig angeordneter Lüftungsleitung und Abschluss-
Schutzgitter

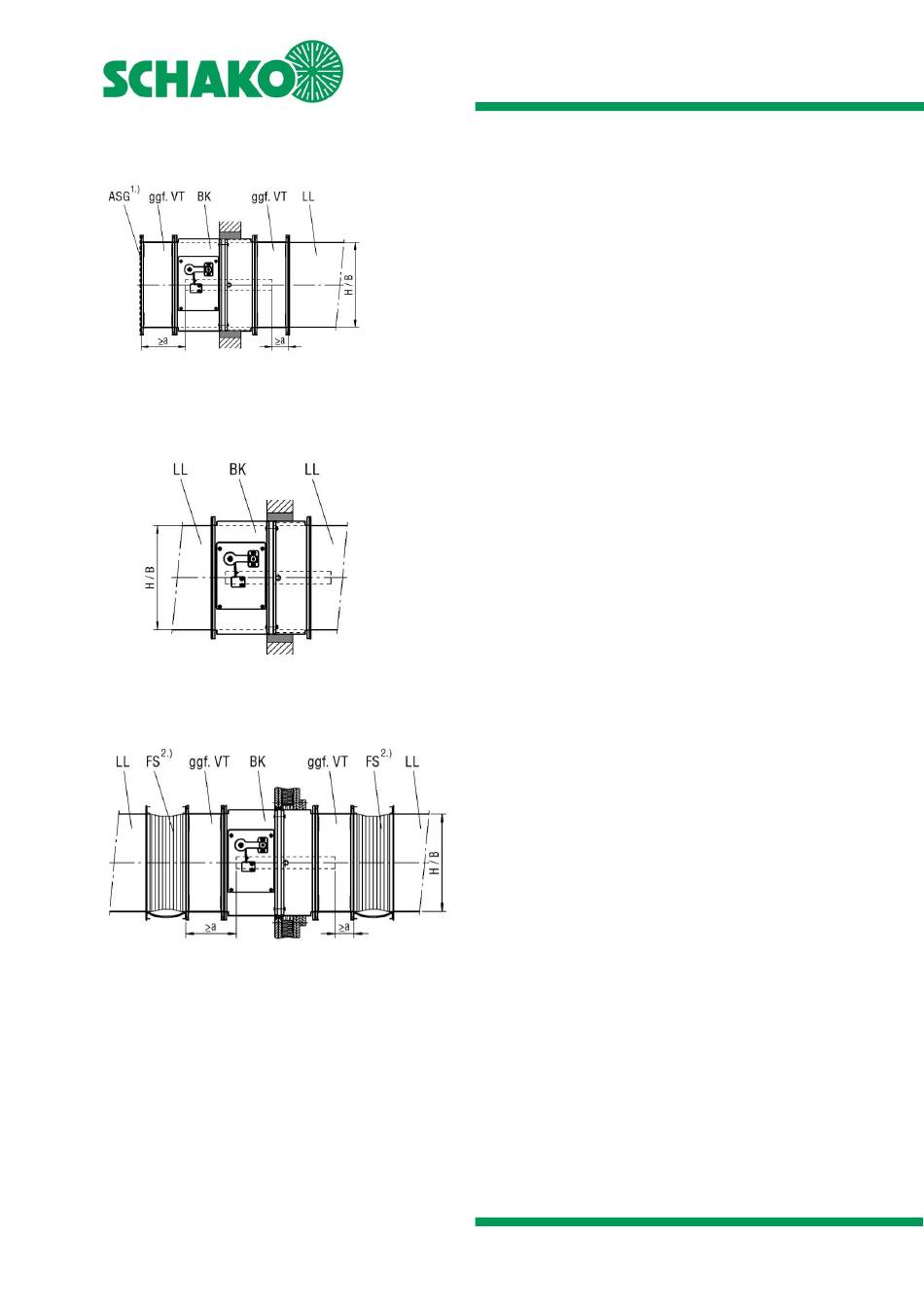

Abbildung 93: Anschlussbeispiel einer einseitig angeordne-
ten Lüftungsleitung und Abschluss-Schutzgitter
Beidseitig mit Lüftungsleitungen
Abbildung 94: Anschlussbeispiel beidseitig mit Lüftungslei-
tungen
Beidseitig mit flexiblem Stutzen und Lüftungsleitungen
Abbildung 95: Anschlussbeispiel beidseitig mit flexiblem
Stutzen und Lüftungsleitungen
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbauhinweise
BK
Brandschutzkappe BKA-EN
ASG
Abschluss-Schutzgitter Typ ASG
VT
Verlängerungsteil Typ VT
FS
Flexibler Stutzen Typ FS
LL
Lüftungsleitung
SW
Schachtwand
SR
Schließrichtung
LR
Luftrichtung
1.)
aus nichtbrennbaren Baustoffen (EN 1350 1-1
2.)
min. normal entflammbar nach EN 1350 1-1
„a" = 50 mm
Mindestabstand zwischen Vorderkante
des geöffneten Klappenblattes und des
Abschluss-Schutzgitters (ASG), flexiblen
Stutzens (FS) bzw. Rohranschlussstutzens (RS).
