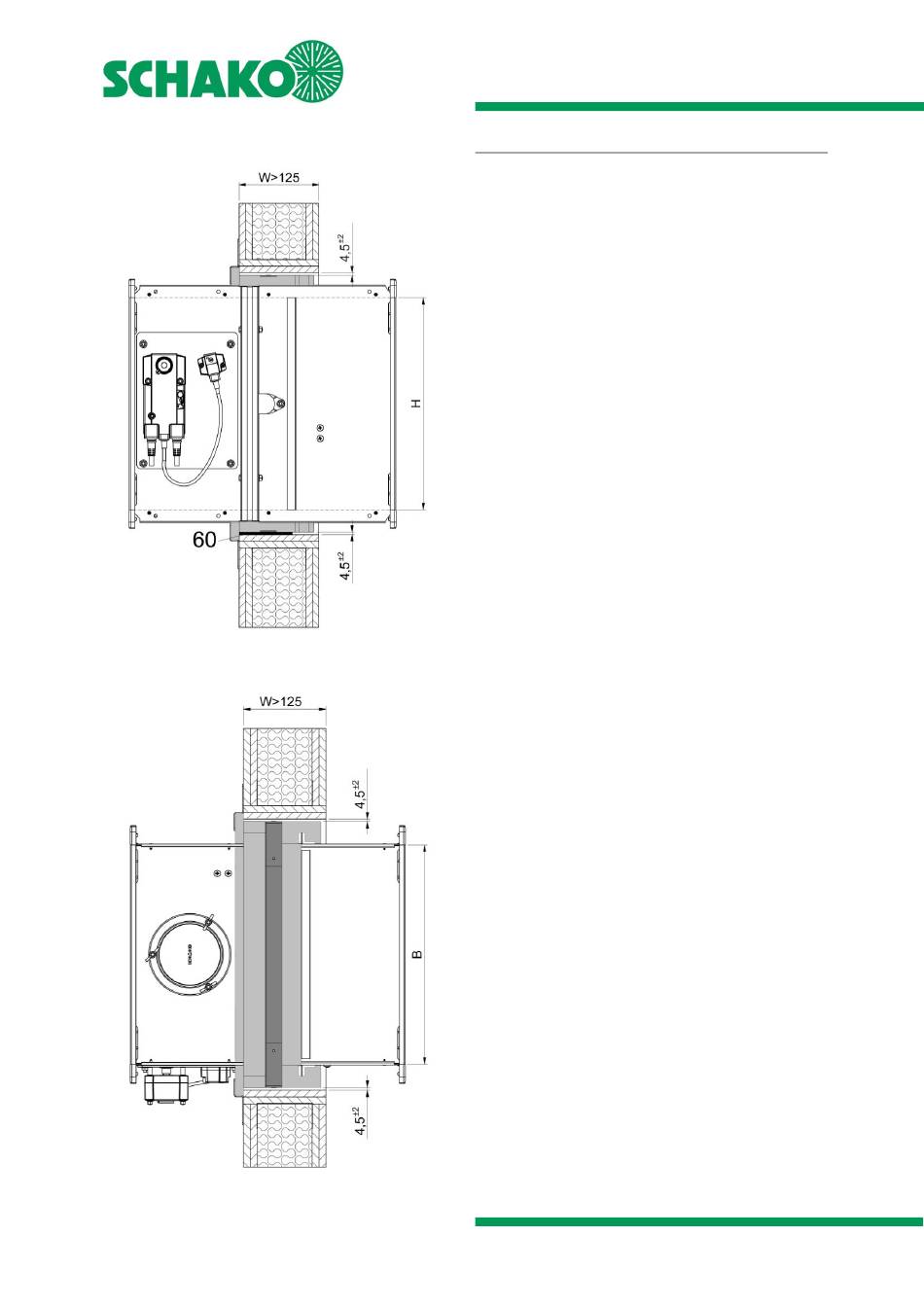

Abbildung 59: Trockeneinbau mit Einbaurahmen Typ ER-A1
in leichte Trennwand (F90) W > 125 mm
Abbildung 60: Trockeneinbau mit Einbaurahmen Typ ER-A1
in leichte Trennwand (F90) W > 125 mm
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Einbauablauf
• Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers und den erforderlichen Auswechslungen
entsprechend der Abbildung 50 bzw. Abbildung 51 Seite 29
herstellen. Aussparung für den Einbau der BKA-EN mit
Einbaurahmen Typ ER-A1 (Pos. 17) vorsehen.
 Umlaufende Laibung (Pos. 20) mit 12,5 mm bzw. 2 x
12,5 mm GKF-Platten (in Abhängigkeit der Wanddicke)
herstellen und mit umlaufenden Metallprofilrahmen mittig
verschrauben (Pos. 33.2
Schnellbauschrauben ø 3,5 x 25 mm (bei 1xLaibung) bzw. ø
3,5 x 45 mm (bei 2xLaibung); Schraubenabstand ≤ 250 mm
bzw. min. jedoch 2 Schrauben pro Seite).
 BKA-EN in die Aussparung der Wand (Maße: B+93
±2
H+93 mm) einsetzen, sodass der Anschlag des
Einbaurahmens Typ ER-A1 an der Wand anliegt (s. u.a.
Abbildung 57). Umlaufender
Aussparung der Wand und Einbaurahmen Typ ER-A1
gleichmäßig ausmitteln. Hierzu wird die Verwendung von
bauseitigen Blechstreifenpaketen, bestehend aus einzelnen
Blechstreifen (Pos. 60, s. Abbildung 55) empfohlen. Die
Blechstreifen können nach der Montage der Haltelaschen
(Pos. 18) in der Konstruktion belassen werden. Montage der
BKA-EN unter Zuhilfenahme von Montageabhängungen
etc..
 Die Brandschutzklappe wird an allen Seiten mit der entspre-
chenden Anzahl an Haltelaschen (Pos. 18; s. Tabelle 4 Seite
29) an der Tragkonstruktion (Wechselprofilen – Pos. 10)
befestigt. Die Haltelaschen werden mit jeweils 2 Stück
Schnellbauschrauben (Pos. 19 z.B. ø 3,5x35 mm;
Schraubenlänge an Beplankungsdicke anpassen) an der
Tragkonstruktion befestigt.
9 Profil CW 50/50/06 (bei Wanddicke = 100 mm, für
größere Wanddicken müssen entsprechende Profile
verwendet werden)
10 Profil UW 50/40/06 (bei Wanddicke = 100 mm, für
größere Wanddicken müssen entsprechende Profile ver-
wendet werden)
11.1 Mineralwolle (gemäß Angaben Wandhersteller)
12 Beplankung (beidseitig) der Metallständerwand aus
gipsgebundenen Plattenbaustoffen
16 massive Decke
17 Einbaurahmen Typ ER-A1 (Zubehör gegen Mehrpreis:
lose als Bausatz oder werkseitig vormontiert).
17.1 + 17.3 B-Seite Teil 1 und 2
17.2 + 17.4 H-Seite Teil 1 und 2
17.5 Senkkopfschraube 4,5 x 20 mm (8 Stück)
17.6 Eckwinkel ER-A1 (4 Stück)
18 Haltelaschen (im Lieferumfang Einbaurahmen Typ ER-A1
enthalten)
19 Schnellbauschrauben (-bauseitig- 2 Stück / Haltelasche;
z.B. ø 3,5 x 35mm)
20 Laibung (-bauseitig-), umlaufend mit Metallständerprofilen
verschraubt, in Abhängigkeit der Wanddicke (12,5 mm
GKF-Platten bei Wanddicke W ≤ 125 mm / bei W > 125 mm
ist die Laibung mit 2 x 12,5 mm auszuführen)
33.2 Schnellbauschrauben (-bauseitig- z.B. ø 3,5 x 25mm (bei
1xLaibung) bzw. ø 3,5 x 45mm (bei 2xLaibung); Schrau-
benlänge an Laibungsdicke anpassen; Schraubenabstand
≤ 250 mm bzw. mindestens jedoch 2 Schrauben pro Seite)
60 Blechstreifenpakete Stahlblech verzinkt (b≈30mm,
l≈100mm, t=variabel)
Stand: 2026-01-08 | Seite 31
- Befestigung: z.B.
±2 mm x
Ringspalt zwischen
