Nasseinbau einer Brandschutzklappe,
vollständige Ausmörtelung
 Mindestabstand der Brandschutzklappen zueinander muss
mindestens 70mm betragen.
 Der Mindestabstand zu benachbarten Bauteilen (Wand/
Decke) beträgt mindestens 40mm.

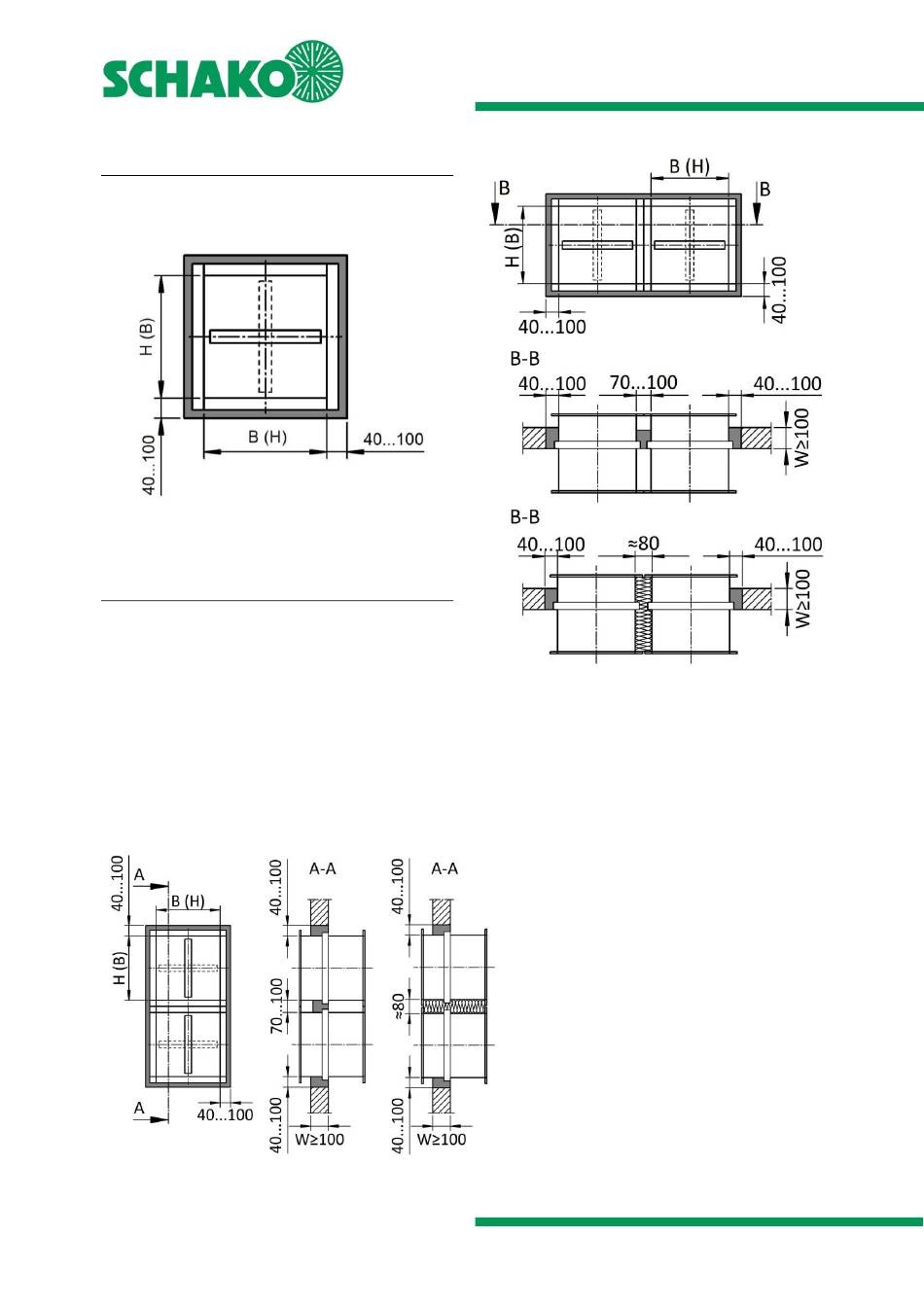

Abbildung 6: Ringspaltmaße vollständige Ausmörtelung in
massiven Wänden
Nasseinbau von zwei Brandschutzklappen mit
verringertem Abstand bzw. „Flansch an Flansch"
Einbau verringerter Abstand bzw. „Flansch an Flansch" in
massiven Wänden von max. 2 BKA-EN neben- oder unterei-
nander in einer Einbauöffnung. Sämtliche Ringspalten sind
auszumörteln (Variante 1). Alternativ kann beim Abstand von
80 mm zueinander, Mineralwolle (2x40 mm; nichtbrennbar
(EN 13501-1), Schmelzpunkt ≥ 1000C,   150 kg/m
schen den beiden BKA-EN als Ringspaltverschluss verwendet
werden (Variante 2). Die Mineralwolle ist über die gesamte
Klappenlänge auszuführen.
 Der Mindestabstand zu benachbarten Bauteilen (Wand/
Decke) beträgt mindestens 40mm.
 Der Mindestabstand zu weiteren Brandschutzklappen be-
trägt 200 mm.
Einbau untereinander
Abbildung 7: Einbau verringerter Abstand bzw. „Flansch an
Flansch" in massiven Wänden, untereinander
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
3 ) zwi-
(Variante 1) (Variante 2)
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Wänden
Einbau nebeneinander
(Variante 1)
(Variante 2)
Abbildung 8: Einbau verringerter Abstand bzw. „Flansch an
Flansch" in massiven Wänden, nebeneinander
