Trockeneinbau mit Einbausatz Typ GDL, gleitender
Deckenanschluss
•
Bei der Anwendung des Einbausatzes Typ GDL ist aus-
schließlich BKA-EN mit Gehäuselänge L=375 möglich.
•
Einbau im Bereich gleitender Deckenanschlüsse (Glei-
tung/Deckendurchbiegung ≤ 20 mm). Diese sind bei zu
erwartenden Deckendurchbiegungen ≥ 10 mm auszu-
bilden (Vorgabe Wandhersteller).
•
Beim Einbau nebeneinander muss der Abstand der
Brandschutzklappen zueinander (konstruktions-
bedingt) mindestens 280 mm betragen und in getrenn-
ten Einbauöffnungen erfolgen.
•
Abstand zu benachbarten Bauteilen beträgt
(konstruktionsbedingt) mindestens 190 mm zur Wand
und ca. 40 mm zur massiven Decke. Der tatsächliche
Mindestabstand zu benachbarten Wänden kann
geringfügig vom zuvor genannten Abstand abweichen
und ist in Abhängigkeit der Wandanschlussart
auszuführen und anzupassen.
•
Befestigung am massiven Bauteil (z.B. Decke).
•
Ausschließlich waagrechte Lage der Klappenblattachse
•
Auf der Nichtbedienseite sind zur Montage von Lei-
tungskomponenten in den Eckwinkeln Blindnietmuttern
angebracht. Die Länge der Schrauben (bauseitig) sind in
der Form zu wählen, dass keine Beschädigung am Ein-
bausatz Typ GDL entstehen (Einschraubtiefe ≈ 14 mm).
•
Die Ausführung des Einbausatzes Typ GDL ist abhängig
von den gewählten Metallständerprofilen der Wand.
Bei der Bestellung und der Auswahl des Einbausatzes
Typ GDL ist dies zu berücksichtigen und anhand der un-
ten dargestellten Ausführungen anzugeben.
•
Bei der Verwendung der BKA-Ü in Kombination mit
dem Einbausatz Typ GDL sind für die Befestigung an
der Decke die Anbauteile (EBTn und VT) zu demontie-
ren und nach erfolgter Deckenbefestigung der BKA-Ü
wieder zu montieren.
R08 = Einbausatz Typ GDL (für Metallständerprofile
CW50/UW50, Einfachständerwerk)
R09 = Einbausatz Typ GDL (für Metallständerprofile
CW75/UW75, Einfachständerwerk)
R10 = Einbausatz Typ GDL (für Metallständerprofile
CW100/UW100, Einfachständerwerk)
R11 = Einbausatz Typ GDL (für Metallständerprofile
CW125/UW125, Einfachständerwerk)
BKA-EN werkseitig um 180° gedreht
R12 = Einbausatz Typ GDL (für Metallständerprofile
CW50/UW50, Einfachständerwerk)
R13 = Einbausatz Typ GDL (für Metallständerprofile
CW75/UW75, Einfachständerwerk)
R14 = Einbausatz Typ GDL (für Metallständerprofile
CW100/UW100, Einfachständerwerk)
R15 = Einbausatz Typ GDL (für Metallständerprofile
CW125/UW125, Einfachständerwerk)
R58-R65 sind obig aufgeführte Einbausätze mit zusätzli-
cher DD-Lackierung.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Montagehinweis:
Im Gleitbereich (s. Abbildung 61 + Abbildung 62) hat der
Einbau der Metallständerprofile nach Wandherstelleran-
gaben zu erfolgen. Jegliche Befestigung der Beplankungen
dürfen in diesem Bereich nicht vorgenommen werden.
Gleitbereich

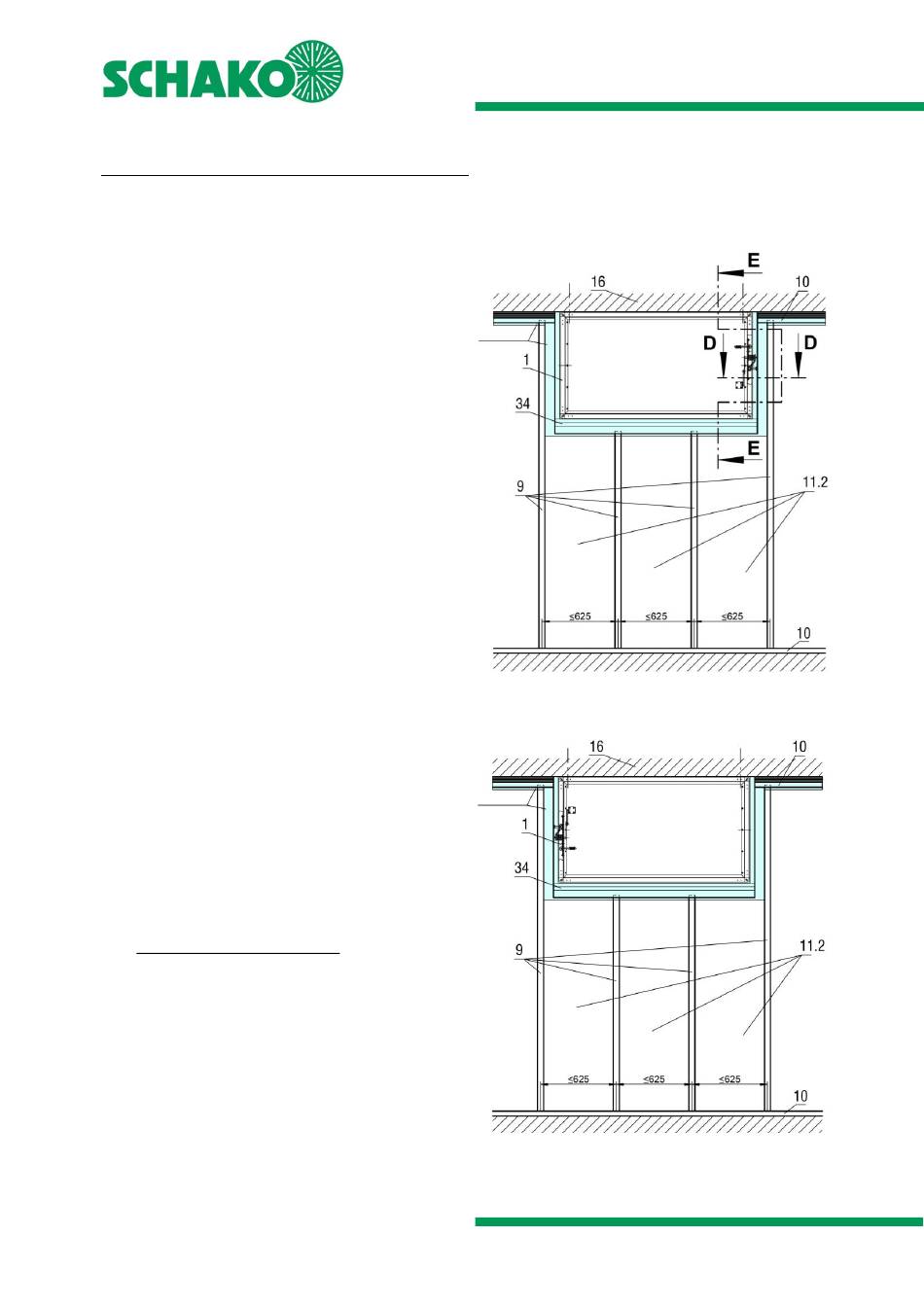

Abbildung 61: Metallständerwerk mit erforderlichen Auswechs-
lungen für Einbausatz Typ GDL (dargestellt BxH 1500x800;
R08 - R11 bzw. R58 - R61)
Gleitbereich
Abbildung 62: Metallständerwerk mit erforderlichen Auswechs-
lungen für Einbausatz Typ GDL (dargestellt BxH 1500x800;
R12 - R15 bzw. R62 - R65)
Stand: 2026-01-08 | Seite 32
