SCHAKO BKA-EN Einbau-, Montage- Und Betriebsanleitung

Brandschutzklappe
Vorschau ausblenden Andere Handbücher für BKA-EN:
Inhaltsverzeichnis

Werbung

Quicklinks

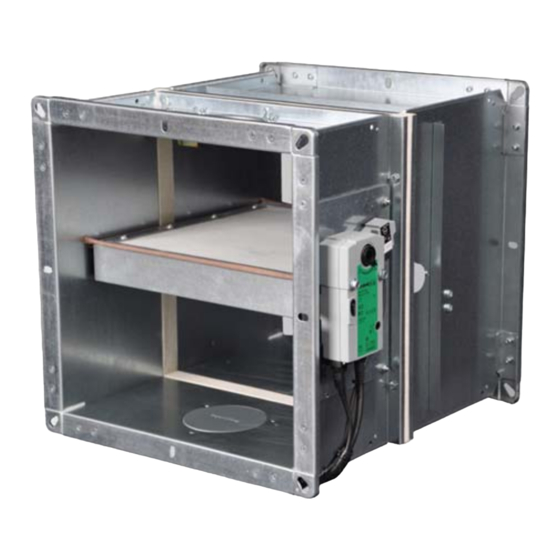

Abb.: BKA-EN mit Antrieb B10
VERWENDBARKEITSNACHWEISE
•
Zertifikat der Leistungsbeständigkeit
nach EU-Bau PVO
0761 – CPR – 0244
•
EG-Konformitätszertifikat
0761 – CPD – 0262
•
Leistungserklärung
DoP-BKA-EN-2017-08-09
KLASSIFIZIERUNG UND NORMEN
•
Klassifizierung
nach EN 13501-3, je nach Einbausituation
EI 90 (v
, h
i↔o) S
e
o
•
Produktnorm
EN 15650
•
Prüfnorm
EN 1366-2
SCHAKO | Ferdinand Schad KG
Steigstraße 25-27
D-78600 Kolbingen
Technische Dokumentation
Einbau-, Montage- und Betriebsanleitung
LEISTUNGSDATEN
•
Zum automatischen Absperren von Brandab-
schnitten
•
Zur Verwendung bzw. Anschluss einer Rauch-
auslöseeinrichtung mit abZ (z.B. SCHAKO
Rauchmeldesystem RMS) in Verbindung mit
geeigneten Auslöseeinrichtungen (z.B. Feder-
rücklaufantrieb)
BESONDERHEITEN
•
Variante (gegen Mehrpreis) möglich
ATEX
•
Umfangreiche Verwendungen und Anwendungen
•
Große Freie Querschnitte
•
Zur optimalen Einbindung in die Gebäudeleit-
technik durch das SCHAKO Melde- und Schalt-
bussystem EasyBus bzw. die SCHAKO Brand-
schutzklappen-Kleinsteuerung BKSYS
Telefon +49 (0) 7463-980-0
Telefax +49 (0) 7463-980-200
www.SCHAKO.de | info@SCHAKO.de
BKA-EN
Brandschutzklappe
