ZUBEHÖR
Gegen Mehrpreis erhältlich
 Gehäuseausführung in Edelstahl Werkstoff-Nr. 1.4301
(V2A) bzw. 1.4571 (V4A; austauschbare, nicht lackierte Teile
werden aus Edelstahl Werkstoff-Nr. 1.4301 gefertigt)
 Gehäuseausführung mit zusätzlicher DD-Lackierung (löse-
mittelhaltiger Zweikomponenten-Polyurethan-Decklack -
RAL 7035 / Lichtgrau) innen/außen (austauschbare, nicht
lackierte Teile und U-Profil des Klappenblatts werden aus
Edelstahl Werkstoff-Nr. 1.4301 gefertigt)
 thermische Auslösung mit Schmelzlot 98°C (Warmlufthei-
zung)
 Endschalter Typ ES, Endschalter Typ ES-PN, Endschalter Typ
ES-Ex
 Federrücklaufantriebe B10/B11, B20/B21, B32/ B33, B42,
S00/S01, S10/S11, S20/S21, X14/X15
 Pneumatik-Schwenkantriebe P10/P20/P30 (PND, 6 bar)
 Haftmagnete MH1 (24 V DC) / MH2 (230 V AC)
 Impulsmagnet MI1 (24 V DC)
 Rauchmeldesystem Typ RMS (bestehend aus Rauchmelder
RMSII-L und Relaismodul RM), mit abZ Nr. Z-78.6-58
 Einbauteil Typ EBTn für Rauchmelder RMSII-L des Rauch-
meldesystems Typ RMS
 Melde- und Schaltbussystem Typ EasyBus
 Brandschutzklappen-Kleinsteuerung BKSYS
 Verlängerungsteil Typ VT
1.)
 Rohranschlussstutzen Typ RS
 Flexibler Stutzen Typ FS; PVC (normal entflammbar nach EN
13501-1, Anschlussprofil Stahlblech
 Abschluss-Schutzgitter Typ ASG
1.) Standardausführung Stahlblech -verzinkt-, Ausführung
Werkstoff-Nr. 1.4301 bzw. 1.4571, DD-Lackierung (RAL
7035 / Lichtgrau) möglich.
2.) Standardausführung Stahlblech -verzinkt-, Ausführung
Werkstoff Nr. 1.4301 bzw. 1.4571 möglich.
3.)
Technische Beschreibung und Unterlagen siehe jeweilige
technische Dokumentation
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
3.)
3.)
3.)
1.)
2.)
1.)
Brandschutzklappe BKA-EN
Technische Dokumentation
Zubehör

ENDSCHALTER

Endschalter Typ ES
Elektrischer Endschalter für
oder/und „ZU". Schaltelement mit je einem Öffner- und
Schließerkontakt, 4 Anschlüsse Schraubklemmen M3,5 für
max. 2 mm². 250 V AC, I 6A, IP67 -unter Verwendung
e
geeigneter Kabelverschraubungen M20 (bauseitig).

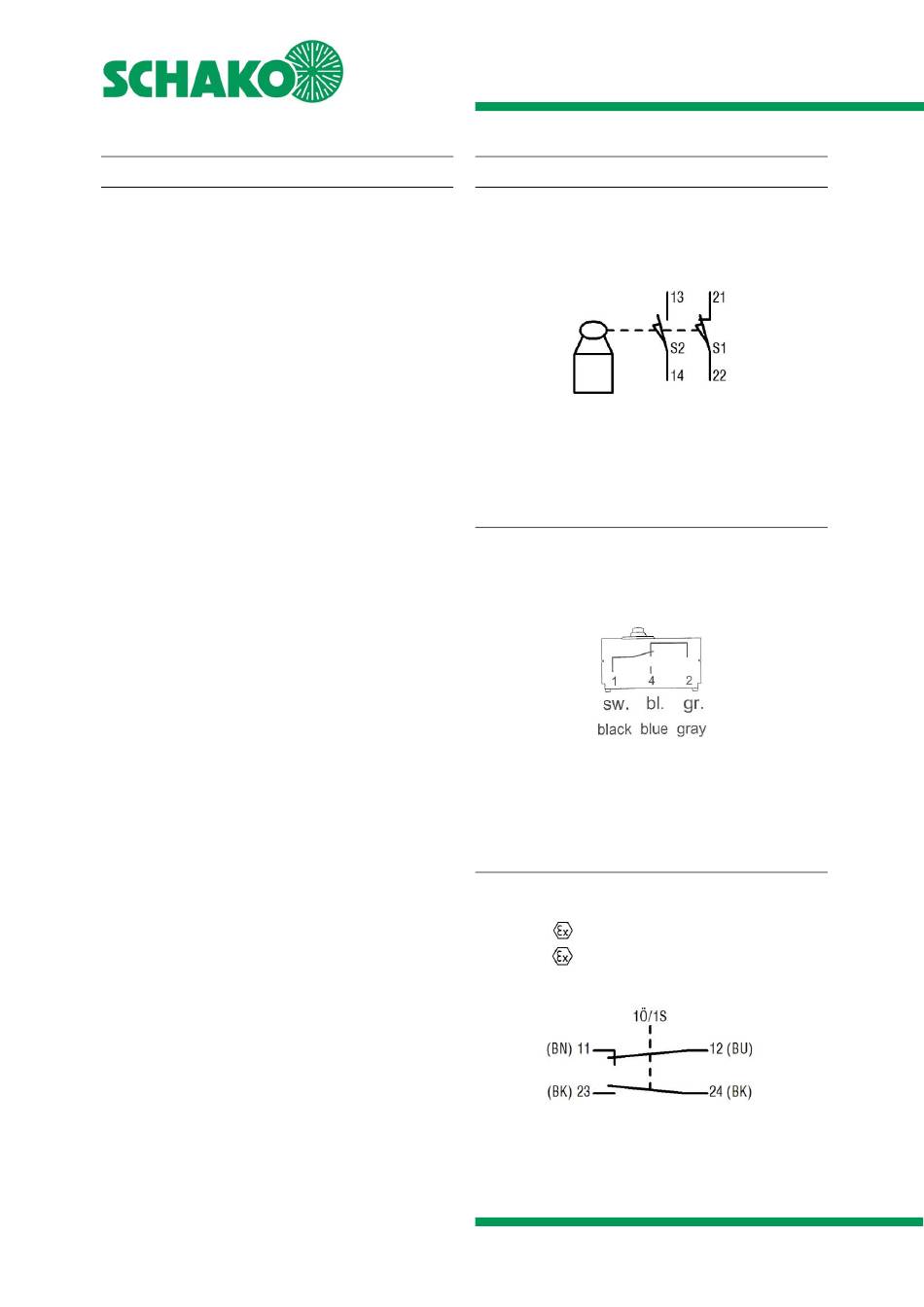

Abbildung 103: Schaltbild Endschalter Typ ES

Anzeigbare Klappenstellungen:
ESZ (Typ ES 1 Z: „ZU")
ESA (Typ ES 1 A: „AUF")
EZA (Typ ES 2: „AUF" und „ZU")
Endschalter Typ ES-PN
Elektrischer Micro-Endschalter für Stellungsanzeigen „AUF"
oder/und „ZU", ausschließlich zur Verwendung bei Pneuma-
tik-Schwenkantrieben. Schaltelement
unterbrechendem Wechsler. Nenn-Schaltvermögen 6 A bei
250 V AC. Schutzart IP 67.

Abbildung 104: Schaltbild Endschalter Typ ES-PN

Anzeigbare Klappenstellungen:
EPZ (Typ ES-PN 1 Z: „ZU")
EPA (Typ ES-PN 1 A: „AUF")
EP2 (Typ ES-PN 2: „AUF" und „ZU")
Endschalter Typ ES-Ex
Endschalter für Anwendung in explosionsgefährdeten Berei-
chen,
II 2G Ex d IIC T6/T5 Gb,
II 2D Ex tb lIIC T 80°C/ 95°C Db
IP65; 250V / 6A AC15; 230V / 0,25A DC13; -20°C ≤ Ta ≤ +65°C

Abbildung 105: Schaltbild Endschalter Typ ES-Ex

Anzeigbare Klappenstellungen:
EXZ (Typ ES-Ex 1 Z: „ZU")
EXA (Typ ES-Ex 1 A: „AUF")
EX2 (Typ ES-Ex 2: „AUF" und „ZU")
Stand: 2026-01-08 | Seite 60
Stellungsanzeigen „AUF"
mit einfach
