Trockeneinbau entfernt von massiven Wänden
 Beim Trockeneinbau entfernt von massiven Wänden ist
ausschließlich BKA-EN mit Einbaurahmen Typ ERA2 möglich.
Bei der BKA-Ü ist der Trockeneinbau entfernt von massiven
Wänden nicht zulässig.
•
Die Brandschutzklappe muss beim Einbau entfernt von mas-
siven Wänden von einer massiven Decke abgehängt werden.
 Einbau
nur in Verbindung
öffnungsloser, vierseitiger, gerader feuerwiderstands-
fähiger Lüftungsleitung (L90), hergestellt aus einer verzink-
ten Stahlblechlüftungsleitung mit einer Bekleidung aus Kal-
ziumsilikatplatten. Weitere, ergänzende Bestimmungen für
die Ausführung und Verlegung der Lüftungsleitungen sind
nach Promat®-Handbuch, Konstruktion 478, in der aktuel-
len Fassung, auszuführen.
 Für jede Brandschutzklappe ist eine für sich eigene
Einbauöffnung und feuerwiderstandsfähige Lüftungsleitung
vorzusehen.
 Mindestabstand der Brandschutzklappen beim Einbau ne-
beneinander beträgt montagebedingt mindestens 320 mm
(ist auf die örtlichen Gegebenheiten anzupassen).
 Der Mindestabstand zu benachbarten Bauteilen (Wand /
massive Decke) beträgt montagebedingt mindestens 160
mm (ist auf die örtlichen Gegebenheiten anzupassen).
• Ausschließlich waagrechte Lage der Klappenblattachse.
• Der Einbaurahmen Typ ERA2 ist als Zubehör (Mehrpreis) -
lose oder werkseitig montiert- bei der Bestellung zu be-
rücksichtigen.

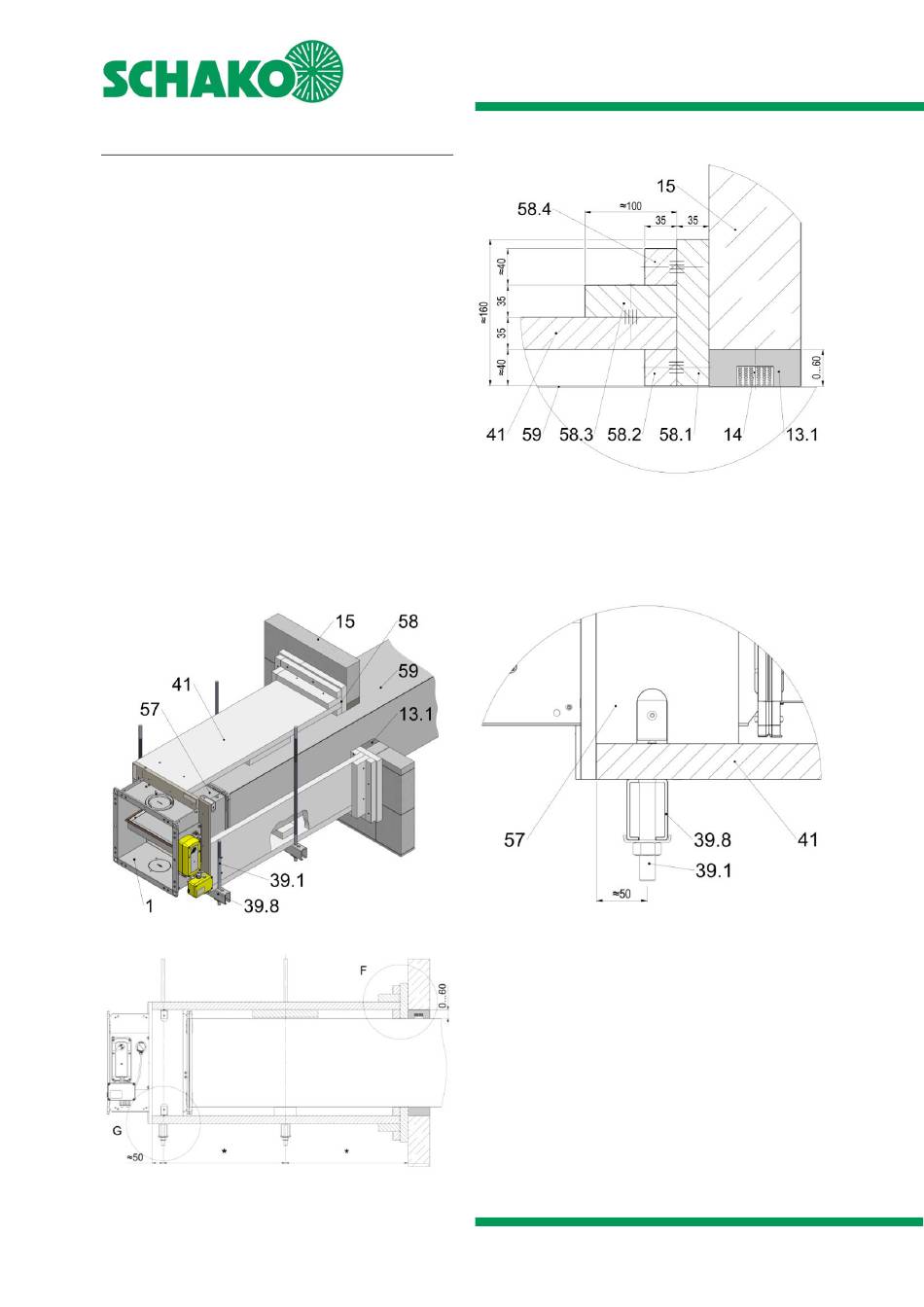

Abbildung 26: Einbau mit Einbaurahmen Typ ERA2 entfernt
von massiver Wand
‫٭‬
Abhängungsabstände der feuerwi-
derstandsfähigen Lüftungsleitung L90
entsprechend Promat®-Handbuch,
Konstruktion 478.
Abbildung 27: Seitenansicht (Schnitt) BKA-EN mit Einbau-
rahmen Typ ERA2 eingebaut
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Wänden
mit nachgewiesener,
IIII Verklebung der Kontaktflächen 58.2 – 58.1, 58.3 – 58.2,
58.4 – 58.1 mit PROMAT® Kleber K84

Abbildung 28: Wandanschluss entfernt von massiver Wand

Einzelheit G
Abbildung 29: Leitungsanschluss BKA-EN mit Einbaurahmen
Typ ERA2 entfernt von massiver Wand
1 Brandschutzklappe BKA-EN
13.1 Mörtel mind. Klasse M 10 nach EN 998-2
14 Mörtelanker (Lochblech t ≥ 0,5 mm; Breite x Länge =
15 massive Wand, Rohdichte ≥ 450 kg/m³, W ≥ 100 mm
39 Abhängung (bauseitig) nach Promat®-Handbuch, Konstruk-
41 Feuerwiderstandsfähige Lüftungsleitung (L90)
57 Einbaurahmen ERA2
58 PROMATECT®-LS-Plattenstreifen; bauseitig, d=35 mm
Stand: 2026-01-08 | Seite 19
Einzelheit F
40 x 70 mm; Abstand ≤ 200 mm; Zubehör gegen Mehr-
preis), bzw. Schrauben, Anker o.ä.
tion 478, in der aktuellen Fassung; Hinweise zur Abhängung
siehe Seite 46.
39.1 Gewindestange (M12 bzw. M16 entsprechend Seite 46)
39.8 MÜPRO-MPC-Systemschiene 40/60 und MPC-Klammer
