Trockeneinbau mit Weichschott

 Brandschutzklappe muss beidseitig der Wand dauerhaft an
der massiven Decke abgehängt werden (s. Seite 47). Abhän-
gewinkel (Pos. 38) für Brandschutzklappe als Zubehör ge-
gen Mehrpreis erhältlich.
 Bei einem Ringspalt von 50 - 100 mm ist die Brandschutz-
klappe zusammen mit den Brandschutzplatten einzubauen.
Die Montage der Brandschutzplatten nach dem Einbau der
Brandschutzklappe (Einbaumaß 210 mm) ist ab einem Ring-
spalt von ca. 100 mm möglich.
 Für jede Brandschutzklappe ist eine eigene Einbauöffnung
vorzusehen.
 Abstand der Brandschutzklappen nebeneinander muss
mindestens 200 mm betragen (Hinweis: jede Brandschutz-
klappe ist in einer getrennten Einbauöffnung einzubauen).
 Abstand
zu benachbarten
Abhängigkeit der Wanddicke,
mindestens 103/115 mm zur Decke bzw. 113/125 mm zur
Wand.
Weichschottsystem
Zulässiges Weichschottsystem (bauseitiges Beistellen):
Hersteller Hilti
•
Brandschutzplatten CFS-CT B 1S 140/50
•
Brandschutzbeschichtung CFS-CT
•
Brandschutzplatten CP 673 PF
•
Brandschutzbeschichtung CP 673
•
Brandschutzdichtmasse CFS-S ACR
Im Allgemeinen sind die Vorgaben und Verarbeitungsricht-
linien des Weichschottherstellers (insbesondere die max.
Schottgröße) zu beachten.
Abmessungen des Min/Max-Ringspaltmaßes
*) ≙ max. Schottgröße nach Herstellerangaben Hilti

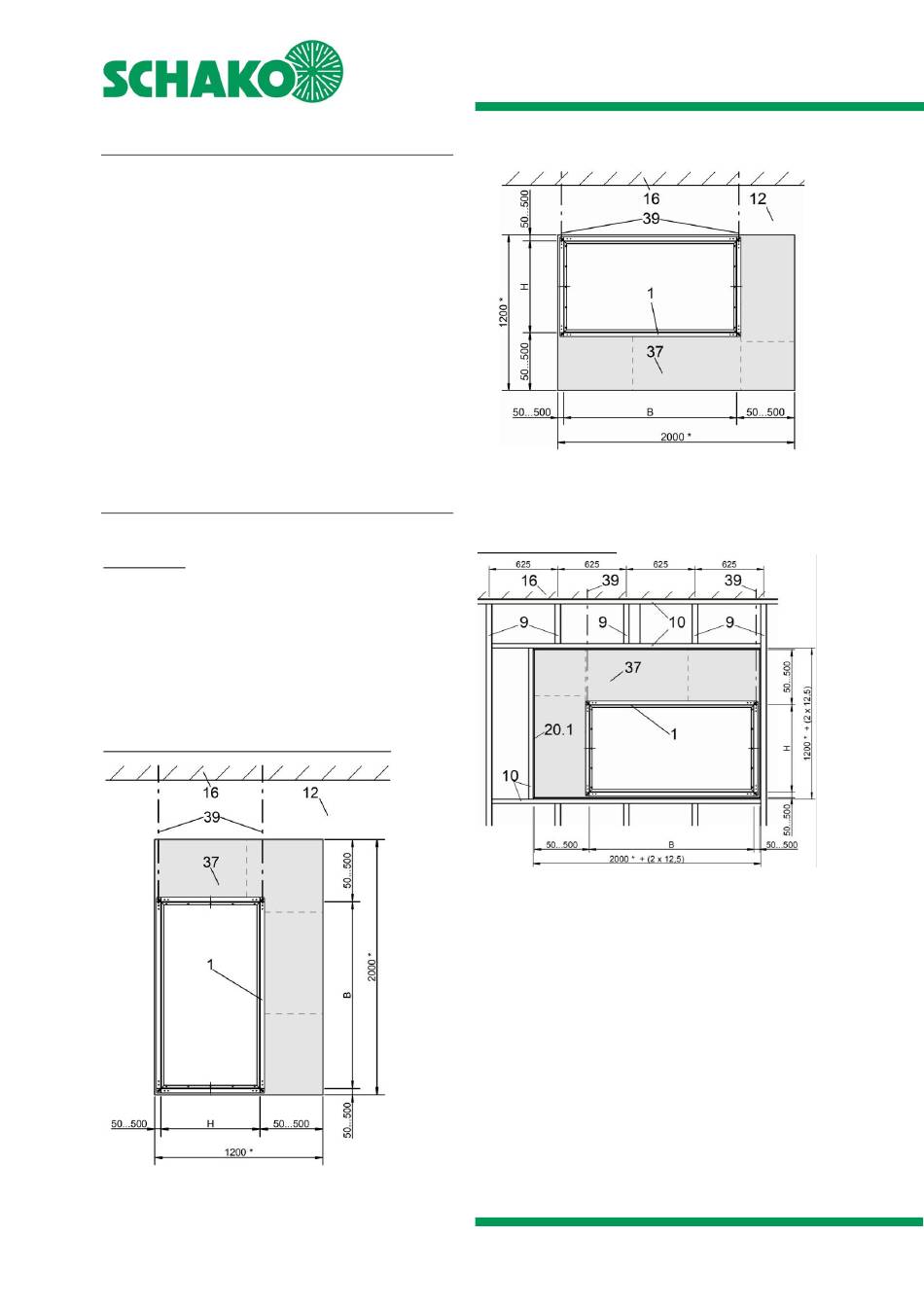

Abbildung 68: Einbaubeispiel senkrechtes Klappenblatt

Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Bauteilen beträgt, in
konstruktionsbedingt
*) ≙ max. Schottgröße nach Herstellerangaben Hilti

Abbildung 69: Einbaubeispiel waagrechtes Klappenblatt

Wanddicke = 100 mm
*) ≙ max. Schottgröße nach Herstellerangaben Hilti
Abbildung 70: Metallständerwerk mit erforderlichen Aus-
wechslungen (für Wanddicke = 100 mm)
Montagehinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig
je 1-mal vernieten, vercrimpen oder verschrauben. Diese
Verbindungen dienen der reinen Montagebefestigung der
einzelnen Metallprofile.
Stand: 2026-01-08 | Seite 35
